Предыдущие темы обсуждения: Часть 1  [?], Часть 2  [?], Часть 3 [?]
Что есть нового в мире оптики?
рекламируем себя, обсуждаем проблемы, ... предлагаем решения...

Оптика обсуждается и на этих страничках: http://groups.google.com/group/sci.optics/

Вопросы по варезу тут  [?]

По стандартам есть также специальная тема  [?]

Вопросы по статьям  [?]

Примеры ОС

Техническая литература
Оптические журналы отечественные:
Оптика и спектроскопия,
Компьютерная оптика,
Оптический журнал,
Успехи физических наук,
Известия вузов приборостроение,
Фотоника,
Контенант,
Светотехника,
Автометрия,
Прикладная физика.

Список имеющихся книг по оптической тематике
список книг от 11,05,2020 [?]

Большинство из них можно найти на сайтах: gigapedia.org, optdesign.narod.ru, poiskknig.ru, optical-help.info, gen.lib.rus.ec
На книголюбе Подробнее... [?] лежат все из списка. Постепенно список обновляется....

На трекере Подробнее... [?]  есть почти все.

Японский форум по Zemax
Optical Design with Zemax
Optical design with Zemax for PhD
Ещё Лекции DCS17
Лекции по оптике и др.
Лекции по Zemax 2013г.

Цитата:

Что требуется от современного расчётчика оптики:

- знание и понимание общей теории оптики (геометрическая, волновая, квантовая), общей физики
- знание и понимание высшей математики, особенно аналитической геометрии, теории функций
- понятие об основных математических алгоритмах и методах программирования
- понятие об алгоритмах оптимизации оптических систем
- знание и понимание современных методов расчёта оптических и оптоэлектронных систем, типовых схем
- история развития методов расчёта оптики
- понимание технологии изготовления, контроля и измерения параметров, современных стандартов качества
- знания и понимание свойств оптических материалов
- понимание параметров источников света, приёмников света
- умение читать и создавать чертежи



Всего записей: 7932 | Зарегистр. 18-02-2006 | Отправлено: 13:19 20-12-2019 | Исправлено: paparazzo, 11:42 11-01-2023
VECTORRR



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
yevogre

Цитата:
 А твердотельные? К которым и относится эрбий....

Я на их недостаточную мощность намекал.

"Ухожу....."©

Всего записей: 1098 | Зарегистр. 05-05-2009 | Отправлено: 08:44 26-05-2022
yevogre



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
"Ухожу....."©

Жаль...
Беседа интересная была

Всего записей: 1130 | Зарегистр. 22-02-2008 | Отправлено: 09:36 26-05-2022
VECTORRR



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
yevogre

Цитата:
Жаль...
Беседа интересная была

Так то ж беседа у вас была с AndreyWinter.
Но он вас грузанул...)

Всего записей: 1098 | Зарегистр. 05-05-2009 | Отправлено: 09:40 26-05-2022 | Исправлено: VECTORRR, 09:44 26-05-2022
yevogre



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
Так то ж беседа у вас была с AndreyWinter.

Так я с ним и закончил
А мыслей/идей интересных полно....
Я работал с APRESYS, KingOpt и пр. по этой теме.
Много трассил и считал.
Просто моге интересно было-бы....
А товарисч просто прямую линию провёл и на оной твёрдо стоИт
Ну, это не ново.

Всего записей: 1130 | Зарегистр. 22-02-2008 | Отправлено: 10:06 26-05-2022
paparazzo



Silver Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Кстати вопрос по лазерам

Как FLIR уменьшает когеретность у VSCEL, вот у этого конкретно https://www.flir.com/products/flir-vcsel/


Цитата:
FLIR CLI products provide speckle-free illumination through use of FLIR’s proprietary VCSEL technology in passively cooled compact packages


Какие методы могут быть? Интересны размышления, ежели есть таковые?


Всего записей: 3861 | Зарегистр. 06-04-2003 | Отправлено: 21:35 27-05-2022 | Исправлено: paparazzo, 21:36 27-05-2022
wyndyday



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
Какие методы могут быть?


Мулти-эмиттер
Emission Diameter (circular array) - 1.3 1.8 mm

Всего записей: 914 | Зарегистр. 22-02-2004 | Отправлено: 22:38 27-05-2022
paparazzo



Silver Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
Мулти-эмиттер


Это слишком просто. То что там мульти-эмиттер это понятно.
Питание мульти-эмиттера каково? Т.е. форма импульсов как влияет на когерентность?


Добавлено:
Кстати сайт FLIR у меня доступнен только через VPN или анонимайзер
Интересно, сам FLIR чудит?

Всего записей: 3861 | Зарегистр. 06-04-2003 | Отправлено: 07:41 28-05-2022
Aegis_I

Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
а при чем тут когерентность? пишут про уменьшение спеклов.
если каждый эмиттер светит на своей длине волны, спеклы от каждой монохромной наложаться по "арифметике". общая неравномерность в черно белой картинке уменьшится
patent US20140269796A1

если планируете использовать их в проекте, может есть смысл с поддержкой пообщаться? думаю они заинтересованы в продажах и не против раскрыть определенную информацию

врядли. может готовят интернет к предстоящим ивентам

Всего записей: 1169 | Зарегистр. 01-06-2016 | Отправлено: 08:18 28-05-2022 | Исправлено: Aegis_I, 13:50 28-05-2022
paparazzo



Silver Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
patent US20140269796A1


Спасибо! Это интересно.

Всего записей: 3861 | Зарегистр. 06-04-2003 | Отправлено: 18:14 31-05-2022 | Исправлено: paparazzo, 18:14 31-05-2022
VECTORRR



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Если можно, то такой вопрос:
А где-нибудь в каких-нибудь схемах линзы из цветного стекла встречали?
Линзы синие, зелёные, красные, серо-буро-малиновые?... )

Речь про то, что если где-то в линзовой схеме нужен светофильтр, то изготовить его прямо линзой схемы.
Это позволит уменьшить длину, вес, избавиться от погрешностей изготовления двух дополнительных поверхностей. Если схема только со сходящимися и расходящимися пучками, то линзовый фильтр упростит схему, так как плоская поверхность обычного фильтра вносит аберрации в сходящийся пучок, которые придётся корректировать.

Не уверен, что этот вопрос актуален сейчас, когда фильтры могут быть интерференционные на самих поверхностях линз, но может раньше что-то подобное делали где-то. Понимаю, что цветное стекло может быть хуже по параметрам рассеяния и другим опт.параметрам, да и не только это. Ещё если нужен фильтр определённой толщины, а так как линза кривая, то нужно в расчёте учитывать эквивалентную толщину линзы.

Как пример использования, валяется разобранные компактный дальномер.
Там оптика приёмного канала (если не путаю, а то просто детали валяются) в виде  плоско-выпуклой (асферической?) линзы из чёрного пластика, который явно выполняет функцию фильтра. Т.е. таким образом на одну деталь меньше.

Вопрос бесцельный, просто "чёрная" линза на глаза попалась, вот и спросил, пока не забыл.







Всего записей: 1098 | Зарегистр. 05-05-2009 | Отправлено: 17:47 02-06-2022
Aegis_I

Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Вы осторожнее с фото, а то годы кажется приближаются к лихим

не использовал.
предположу что при малой партии и не высоких требованиях к качеству изображения возможно дешевле/быстрее/проще купить готовый фильтр и линзу. при большой наверное имеет смысл попробовать просчитать. качество и цену.
при высоких будет влияние при полихроме возможно будет негативным. при монохроме возможно будет незаметно

интересно кто придет на место торлабс, эдмунд, нъюпорта и станды.

Всего записей: 1169 | Зарегистр. 01-06-2016 | Отправлено: 19:00 02-06-2022
VECTORRR



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Aegis_I

Цитата:
Вы осторожнее с фото, а то годы кажется приближаются к лихим

Вы немного не так поняли.
Это лежат детали от обычного "дешёвого" дальномера Bushnell, который может купить любой школьник в любом охотничьем магазине. Так что ничего необычного на фото нет.
К примеру, вот - один из них. Чёрную линзу сверху видите?


Aegis_I

Цитата:
при высоких будет влияние при полихроме возможно будет негативным

Имелось в виду, что линза светофильтра рассчитывается как обычное опт. стекло, т.е. не монохром, но можно и как монохром.
В справочнике "Цветное оптическое стекло" не для всех цветных стёкол приведены показатели преломления, и не для всех стандартных длин волн. Так-то понятно почему, так как светофильтры обычно плоские и в параллельном ходе, так что показатель их преломления особо не нужен.

В общем, думаю все поняли. Так-то особого смысла заморачиваться на линзу из цветного стекла скорее нет, но кое-где можно применить, наверное.

Всего записей: 1098 | Зарегистр. 05-05-2009 | Отправлено: 03:54 03-06-2022 | Исправлено: VECTORRR, 12:31 03-06-2022
Aegis_I

Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
В справочнике "Цветное оптическое стекло" не для всех цветных стёкол приведены показатели преломления, и не для всех стандартных длин волн. Так-то понятно почему, так как светофильтры обычно плоские и в параллельном ходе

перед детектором не редко ставится фильтр.
развитие справочников и гостов у нас полагаю остановилось лет 30 назад.
когда начнется новая волна индустриализации выпустят актуальные книги

Всего записей: 1169 | Зарегистр. 01-06-2016 | Отправлено: 18:46 03-06-2022
VECTORRR



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Aegis_I

Цитата:
 когда начнется новая волна индустриализации выпустят актуальные книги

Звучит как анекдот. )

Всего записей: 1098 | Зарегистр. 05-05-2009 | Отправлено: 10:57 04-06-2022
KCM_optic



Junior Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Вопрос бесцельный, просто "чёрная" линза

Это вероятно "Чёрная оптика", которая работает в ИК области спектра.
Для изготовления используется стекла серии ИКС или германий

Всего записей: 80 | Зарегистр. 26-11-2007 | Отправлено: 11:40 04-06-2022
VECTORRR



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
KCM_optic

Цитата:
Для изготовления используется стекла серии ИКС или германий

Нет, это именно пластиковая линза с какими-то добавками, которые видимый свет гасят, а ближе к 1 мкм уже пропускают.
Если бы она вам в руки попала, то сразу бы это поняли что пластик.
Видите у неё дополнительный штампованный бортик по краю?

Всего записей: 1098 | Зарегистр. 05-05-2009 | Отправлено: 12:59 04-06-2022
Aegis_I

Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
черный поликарбонат?

Всего записей: 1169 | Зарегистр. 01-06-2016 | Отправлено: 14:11 04-06-2022
VECTORRR



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Aegis_I

Цитата:
черный поликарбонат?

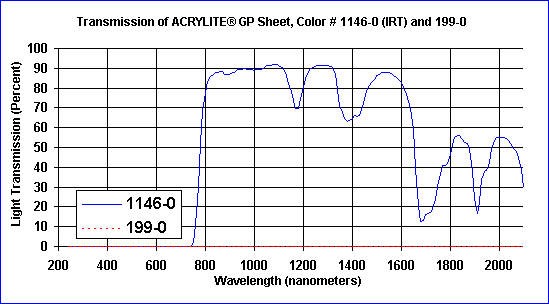

Просто первая попавшаяся ссылка, да и то ради графика пропускания: http://www.plasticgenius.com/2011/05/infrared-and-ultraviolet-transmission.html
Вот чёрный там упоминается.

Цитата:
But wait, there's more! Here's the special grade of Infra-Red Transmitting sheet. It is BLACK in color, but allows the IR to transmit through. Very cool for spy related video equipment. Available in 1/8" and limited amounts of 1/16" thick.
1146 is the IRT and 199-0 is opaque black.





Всего записей: 1098 | Зарегистр. 05-05-2009 | Отправлено: 14:23 04-06-2022
yevogre



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Когда служил, на танке было 2 фары.
Большая "Луна" и поменьше для ПНВ
Но второй стоял фильтр очень похожий по виду на эбонит.
Но там стояла простая лампа накаливания - тогда такой фильтр оправдан, ИМХО.
На ранних дальниках от канадцев оба канала были соеденены и сделаны в качестве спаренной линзы, пластик, чёрного цвета.
Самая ходовая длина волны = 905 нан (наилучшее окно прозрачности)

Всего записей: 1130 | Зарегистр. 22-02-2008 | Отправлено: 14:30 04-06-2022
VECTORRR



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
yevogre

Цитата:
 Но второй стоял фильтр очень похожий по виду на эбонит.

yevogre, да, это понятно, что фильтры тогда такие были.
Я просто спрашивал про использование цветных стёкол в виде линз в каких-то приборах.
Что точно, так их применяли/применяют в ОЧКАХ. )
Больше применений не знаю, да и ладно.
Особо не нужно, просто решил спросить когда чёрная линза на глаза попалась...

Всего записей: 1098 | Зарегистр. 05-05-2009 | Отправлено: 17:18 04-06-2022 | Исправлено: VECTORRR, 17:18 04-06-2022
