gyra

Moderator
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Предыдущие темы обсуждения: Часть 1  [?], Часть 2  [?], Часть 3 [?]
Что есть нового в мире оптики?
рекламируем себя, обсуждаем проблемы, ... предлагаем решения...

Оптика обсуждается и на этих страничках: http://groups.google.com/group/sci.optics/

Вопросы по варезу тут  [?]

По стандартам есть также специальная тема  [?]

Вопросы по статьям  [?]

Примеры ОС

Техническая литература
Оптические журналы отечественные:
Оптика и спектроскопия,
Компьютерная оптика,
Оптический журнал,
Успехи физических наук,
Известия вузов приборостроение,
Фотоника,
Контенант,
Светотехника,
Автометрия,
Прикладная физика.

Список имеющихся книг по оптической тематике
список книг от 11,05,2020 [?]

Большинство из них можно найти на сайтах: gigapedia.org, optdesign.narod.ru, poiskknig.ru, optical-help.info, gen.lib.rus.ec
На книголюбе Подробнее... [?] лежат все из списка. Постепенно список обновляется....

На трекере Подробнее... [?]  есть почти все.

Японский форум по Zemax
Optical Design with Zemax
Optical design with Zemax for PhD
Ещё Лекции DCS17
Лекции по оптике и др.
Лекции по Zemax 2013г.

Цитата:

Что требуется от современного расчётчика оптики:

- знание и понимание общей теории оптики (геометрическая, волновая, квантовая), общей физики
- знание и понимание высшей математики, особенно аналитической геометрии, теории функций
- понятие об основных математических алгоритмах и методах программирования
- понятие об алгоритмах оптимизации оптических систем
- знание и понимание современных методов расчёта оптических и оптоэлектронных систем, типовых схем
- история развития методов расчёта оптики
- понимание технологии изготовления, контроля и измерения параметров, современных стандартов качества
- знания и понимание свойств оптических материалов
- понимание параметров источников света, приёмников света
- умение читать и создавать чертежи



Всего записей: 7932 | Зарегистр. 18-02-2006 | Отправлено: 13:19 20-12-2019 | Исправлено: paparazzo, 11:42 11-01-2023
VECTORRR



Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Aegis_I

Цитата:
 Какие значения какими методами вышли?

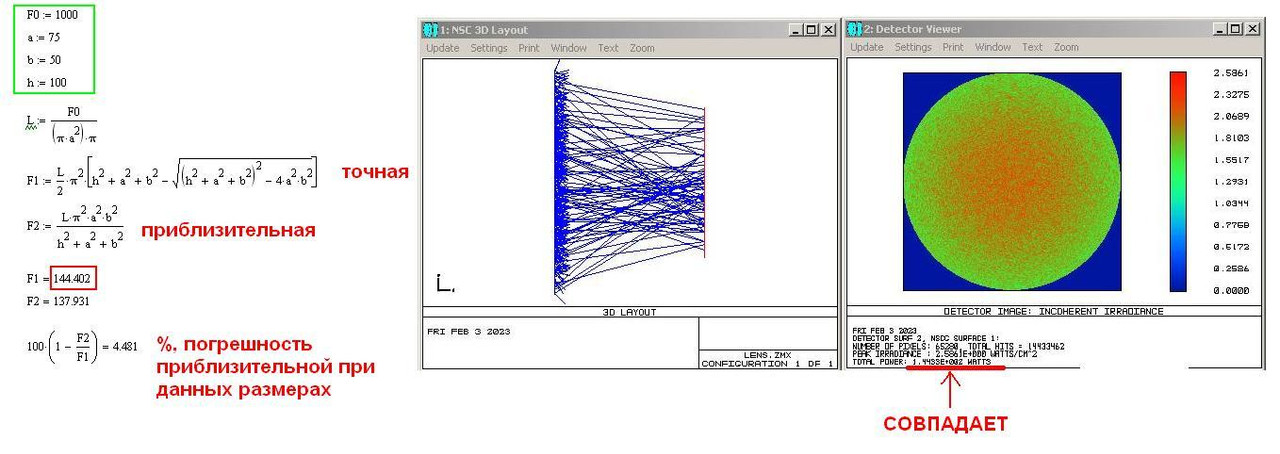

Мне просто надо было узнать формулу для входящей в отверстие энергии от АЧТ.

Если в цифрах для сравнения с ZEMAX, в качестве численного примера взял  источник в виде обычной чугунной электроконфорки мощностью 1 кВт (диаметр около 150 мм), а в качестве приёмника условно размер ладони (диаметр около 100 мм), удалённой от конфорки на 100 мм.
Можно примерно оценить сколько Ватт тепла приходит на ладонь от конфорки.
В реальности цифры явно раза в 2 меньше.

Интеграл всё же получился у меня четвертной.
Посчитал его в Маткад, но комп попыхтел и выдал ошибку сходимости.
Но это ж Маткад...
Может в MAPLE позже попробую, когда его установлю, если будет желание.

Но так или иначе довольно простая формула есть в книжке, и она по цифрам совпадает с результатом в ZEMAX - около 144,4 Вт.



Aegis_I

Цитата:
 Как спектр без интеграла протолкнуть в формулу?

А в какую формулу вам надо "протолкнуть" спектр? В эту?
А зачем его сюда толкать? Давайте лучше не будем... )

В книжке Гуревича просто показано, что на основе других знаний можно гораздо проще вывести буквально элементарную формулу, а не долго считать на компе интегралы по двум поверхностям, от которых Маткад тупит и вываливает у меня ошибку.)

А если посчитать интеграл без формулы, то я раньше когда определял пропускание интерференционного фильтра, то просто вставляя в КОМПАС изображение графика измеренного пропускания фильтра, и потом обводил кривую графика сплайнами. Потом КОМПАС показывал цифру площади под обведённой кривой, а я её делил на площадь общей зоны интегрирования и получал кривую пропускания с достаточной погрешностью для этого. Таким "старым индейским" способом, наверное, не только я пользовался.

Всего записей: 1098 | Зарегистр. 05-05-2009 | Отправлено: 07:29 03-02-2023 | Исправлено: VECTORRR, 08:10 03-02-2023
paparazzo



Silver Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
В книжке Гуревича просто показано, что на основе других знаний можно гораздо проще вывести буквально элементарную формулу


Подобные задачки я ещё в школе, в физмат классе решал. Тогда интегралов не знали мы, и весело было. А в ВУЗе задурили голову интегралами, дифурами и пошло поехало...
Да, многие вещи следуют из базовых понятий, особенно если есть симметрия физический понятий и процессов.

Всего записей: 3861 | Зарегистр. 06-04-2003 | Отправлено: 12:34 03-02-2023 | Исправлено: paparazzo, 12:38 03-02-2023
Aegis_I

Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
симметрия физический понятий и процессов

Можно поподробнее?

Всего записей: 1169 | Зарегистр. 01-06-2016 | Отправлено: 19:10 03-02-2023
sikd

Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
Кстати кто производит астроситалл в России? Или не в России


Так кроме ЛЗОСа в России (СССР) никто никогда не производил.
И астроситалл - это чисто советское.

Всего записей: 307 | Зарегистр. 30-03-2005 | Отправлено: 23:00 03-02-2023
Aegis_I

Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
так может астроситал не самоцель. у буржуев были аналоги. Vycor(Corning's ), Zerodur ( Schott AG), Cer_Vit (Owens Illinois )
похоже почти все довольно древние разработки 60х. интересно что нового сейчас разрабатывают в стекольном деле

Всего записей: 1169 | Зарегистр. 01-06-2016 | Отправлено: 11:48 05-02-2023 | Исправлено: Aegis_I, 11:51 05-02-2023
paparazzo



Silver Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
Можно поподробнее?


Ну как подробнее - есть симметрия, есть асимметрия.
Вот оптика изображающая большей частью осесимметричная. А если копать в сторону несимметричности, можно много накопать.
Излучатель у VECTORRR равнояркий, а может быть не равнояркий, формулы усложняются. Из-за симметрии формулы упрощаются, я это имел ввиду.

Всего записей: 3861 | Зарегистр. 06-04-2003 | Отправлено: 09:57 06-02-2023 | Исправлено: paparazzo, 10:02 06-02-2023
parason33

Junior Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Добрый день. Поясните пожалуйста мне про Fiber Coupling в Zemax, а  то запуталась совсем.
Например, система из 2 одинаковых параксиальных линз, предмет в переднем фокусе первой линзы - параллельный ход - изображение в заднем фокусе 2й линзы, увеличение 1х, Na0.12.
Если смотреть Fiber Coupling, то Receiver Efficiency=0,8. Почему же, если как ниже поясняется - она определяется аберрациями (у нас же их нет) и Na принимающего волокна (которое я и ставлю 0,12)?
В реальной системе у меня вообще получается, что только 4% приходит, а это явно неправильно (хотя там у меня волновые около 5лямбда).

Всего записей: 50 | Зарегистр. 09-01-2013 | Отправлено: 10:06 27-02-2023
paparazzo



Silver Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
Добрый день. Поясните пожалуйста мне про Fiber Coupling в Zemax, а  то запуталась совсем.


Итак, по порядку
- какой размер источника света? И угол излучени?
- каков диаметр сердцевины волокна и его числовая апертура?

Нужно проверить базовые вещи по энергетике, а потом уже перейти к lambda/5, аберрациям и т.д.

Всего записей: 3861 | Зарегистр. 06-04-2003 | Отправлено: 11:47 27-02-2023 | Исправлено: paparazzo, 12:31 27-02-2023
parason33

Junior Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
paparazzo, источник диам.0,2мм Na0.12 / волокно 0.2mm, Na0.12 - говорим про параксиальную систему

Всего записей: 50 | Зарегистр. 09-01-2013 | Отправлено: 12:49 27-02-2023
paparazzo



Silver Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
говорим про параксиальную систему


Так зрачок в любом случае конечный
Фокусные расстояние попробуйте поменять у линз, размер входного зрачка, эффективность поменяется.

Добавлено:
Вот у этих двух систем будет разное FCE, в зависимости от волокна конечно же. Я ищу самый просто косяк в системе, этот наиболее очевидный NA оптической системы может быть меньше NA волокна, и всё


Всего записей: 3861 | Зарегистр. 06-04-2003 | Отправлено: 13:19 27-02-2023
parason33

Junior Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Вот в том-то и непонятки ,что всё согласовано - линзы с f=100, диаметр 24мм, Na и Na` системы 0,12 (как и у приемного волокна)...

Всего записей: 50 | Зарегистр. 09-01-2013 | Отправлено: 13:59 27-02-2023
paparazzo



Silver Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
Вот в том-то и непонятки ,что всё согласовано - линзы с f=100, диаметр 24мм, Na и Na` системы 0,12 (как и у приемного волокна)...



А интеграл Гюйгенса оно считает? Диффракцию вроде как должен учитывать....

Всего записей: 3861 | Зарегистр. 06-04-2003 | Отправлено: 14:09 27-02-2023 | Исправлено: paparazzo, 14:10 27-02-2023
parason33

Junior Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Да, есть галочка Use Huygens Integral. С ней результат как раз 0,8. Без нее 0,79

Всего записей: 50 | Зарегистр. 09-01-2013 | Отправлено: 14:38 27-02-2023 | Исправлено: parason33, 14:40 27-02-2023
paparazzo



Silver Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
Да, есть галочка Use Huygens Integral. С ней результат как раз 0,8. Без нее 0,79


Такое ощущение, что Zemax при расчёт NA интерпретирует по какому-то уровню. Надо копать справку.

Всего записей: 3861 | Зарегистр. 06-04-2003 | Отправлено: 17:20 27-02-2023
Krakadu

Newbie
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Читали?

https://support.zemax.com/hc/en-us/articles/1500005576542-Single-mode-fiber-coupling-in-OpticStudio
https://support.zemax.com/hc/en-us/articles/1500005486601-How-to-model-multi-mode-fiber-coupling

0,2 mm - это уже мултимоде

Всего записей: 17 | Зарегистр. 11-09-2014 | Отправлено: 19:25 27-02-2023 | Исправлено: Krakadu, 19:26 27-02-2023
paparazzo



Silver Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Кстати вопрос - как преобразовать коническую постоянную ко второй степени полиномиальной чётной асферики? И наоборот?
В LightTools степени полинома начинаются от 4, а у меня как раз 2 самая важная...

Всего записей: 3861 | Зарегистр. 06-04-2003 | Отправлено: 10:11 28-02-2023
parason33

Junior Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Читали?

https://support.zemax.com/hc/en-us/articles/1500005576542-Single-mode-fiber-coupling-in-OpticStudio
https://support.zemax.com/hc/en-us/articles/1500005486601-How-to-model-multi-mode-fiber-coupling

0,2 mm - это уже мултимоде

Да, изучила, спасибо. Получется, что у меня multi-mode. Я только не очень понимаю что будет, если источнник не точечный (как во второй ссылке). Ведь вкладка Geometric Image Analysis выдает результаты для разных точек поля. Можно ли тогда в последовательном режиме каким-то образом получить количество энергии от протяженного источника, собираемое волокном, или это уже только NSC?

Всего записей: 50 | Зарегистр. 09-01-2013 | Отправлено: 12:32 28-02-2023
A_P_V

Advanced Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
Кстати вопрос - как преобразовать коническую постоянную ко второй степени полиномиальной чётной асферики? И наоборот?

1) Численно решить уравнение в каком-то пакете.
2) Пересчитать оптимизацией в Zemax  для ряда точек стрелки.

Всего записей: 688 | Зарегистр. 23-06-2009 | Отправлено: 13:12 28-02-2023
paparazzo



Silver Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:
1) Численно решить уравнение в каком-то пакете.
2) Пересчитать оптимизацией в Zemax  для ряда точек стрелки.


Да, как вариант возможно. Спасибо! Но я пытался получить аналитическое выражение

Интересно, как тогда CodeV конвертирует файлы с асфериками из Zemax? Или не конвертирует, CodeV не пользуюсь..

Всего записей: 3861 | Зарегистр. 06-04-2003 | Отправлено: 13:51 01-03-2023
AndrewFTW



Junior Member
Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Добрый день!

Услышал про книгу Andrew Wood "Diffractive Lens Design". Изучал кто-нибудь уже?
Где можно найти в электронном виде, не подскажите?



Всего записей: 111 | Зарегистр. 07-10-2017 | Отправлено: 09:17 02-03-2023
