TL;DR:
Для установки windows 1607 x64 рабочий драйвер - 9.2.0.127
После установки windows (и обновлений к ней) можно (небезосновательно) накатить самые свежие драйвер (9.3.3.187) и менеджер RAIDXpert2 (9.3.3.218).
Хотел установить Windows 1607 (Windows 10 1607, Windows 10 2016 LTSB, Windows Server 2016; да, фактически можно говорить о legacy) x64 на amd-raid.
Свежий драйвер 9.3.3.00117 приводил к BSOD (сразу же после подгрузки в winpe) .
Части после первой - попытка понять "как нынче жить с amd raid (amd fake-raid)".
Часть 1. Драйвера.
1. Для установки windows 1607 x64 на RAID (в режиме efi, sata-диски) подходит драйвер 9.2.0-00127 от 05.07.2019
curl -O -e drivers.amd.com https://drivers.amd.com/drivers/nvme_sata_raid_windows_driver_9_2_0_127.zip
~2 МБ, x64
Как вариант - 9.2.0-00130 от 01.08.2019 (последний из 9.2.0.xxx)
При установке windows 1607 драйвера из линейки 9.3.x-yyyyy (новее чем 9.2.0.xxx) приводят к bsod .
Windows 8.1 x64 (uefi) на amd-Raid нормально устанавливается с драйверами 9.2.0.xxx.
Windows 1909 нормально устанавливается с драйвером v9.3.3.187 (самый свежий), но требовалась windows 1607.
Все девять *.cat,*.inf,*.sys положил в одну папку поближе к корню (для удобства).
Драйвер загружать ТРИ раза (несмотря ни на что, "вслепую") в таком порядке:
RCBottom (Bottom) -- RCRaid (Controller, storport) -- RCCfg (Config)
RCCfg нужен для RAIDXpert2, так что для установки windows Минималисты могут обойтись двумя: RCBottom + RCRaid
2. После установки windows 1607 и установки обновлений к ней - обновлял драйвер до 9.3.3.00187 (самый свежий)
https://download.asrock.com/Drivers/AMD/SATA/Floppy(v9.3.3.187).zip ~ 1 МБ
Как вариант - 9.3.3.00117
curl -O -e drivers.amd.com https://drivers.amd.com/drivers/raid_windows_driver_933_00117.zip
~7 МБ В архиве драйвер тут: "\Packages\Drivers\SBDrv\RAID_NVMe\"
Обновлял через "менеджер устройств"
контроллер запоминающих устройств - "AMD-RAID Bottom Device"
контроллер запоминающих устройств - "AMD-RAID Controller [storport]"
системные устройства - "AMD-RAID Config Device"
и ребут (в аннотации пишут про "two consecutive reboots", для чего это - не понял).
Заметка.
С драйвером 9.3.3.00117 (и новее) можно создать raid5 (а со старыми драйверами - нет).
В аннотации тихо написали "Поддерживаемые уровни RAID - RAID .. 5 .." (в предыдущих релизах упоминание о raid5 отсутствовало)
Цитата: Release Highlights
New version of AMD RAID driver (9.3.3.00117)..
..
Supported RAID Levels RAID 0,1,5,10 ... |
На практике наблюдается следующее:
1. Материнка на чипе b450 + 5600g + драйвер 9.3.3.00117 (или новее).
2. Запускаем RAIDXpert2/rcadm.exe - получается создать raid5.
Небольшой косяк: RAIDXpert2 не даёт удалить raid5, а rcadm - удаляет.
Проверял: при более старых версиях драйвера - не даёт создать raid5.
Часть 2. Менеджер RAID. Фирменное название - "RAIDXpert2". Скриншот, ещё
Служит для настройки, управления, просмотра состояния массивов (только AMD-RAID).- ver. 8.1 .. 9.2 - apache, web-интерфейс. Между версиями интерфейс очень похож (одинаков).
- ver. 9.3.xxx - qt5/qt6-приложение, локальное. Интерфейс едва отличается от предыдущих (если не учитывать "границы окна") .
Уведомление о рассыпавшемся RAID - только на экране (срабатывает с задержкой в единицы секунд).
Другие варианты уведомления - костылями (постоянно смотреть постоянно на экран - зачастую неудобно и непрактично):
rcadm.exe --follow --delay 6 --program "calc.exe"
где "calc.exe" - система уведомлений (например e-mail, telegram и т.д.).
RAIDXpert2 9.3.3.218 x64 (самая свежая версия, ~19.03.2025, ЦП отсутствует).
Неплохой вариант, но отсутствует rcadm.exe
Подробнее
RAIDXpert2 9.3.3.97 x64 (на сайте amd - самая свежая версия; ~22.03.2024, ЦП отсутствует)
curl -O -e drivers.amd.com https://drivers.amd.com/drivers/amd_raid_software_6.10.09.200.zip
~229 МБ
Найдено тут: https://www.amd.com/en/support/downloads/drivers.html/chipsets/am5/a620.html
Дистрибутив из "5 матрёшек".
В дистрибутиве "полный комплект": vc, драйверы 9.3.3.00117 x64, RAIDXpert2, часть мануалов и readme.
На самом деле "портабельна" (относительно ) и по-минимуму занимает ~28 МБ
Если накидать vc-шных запчастей, то работает в winpe.
Присутствует rcadm.exe (v. 9.3.3.97, x64, ~09.10.2024, ЦП - 09.10.2024)
RAIDXpert2 9.2.0.128 от 17.07.2019
curl -e drivers.amd.com https://drivers.amd.com/drivers/amd_raid_drivers_v9.2.0.127.zip -O
~266 МБ, несмотря на название - тут и RAIDXpert2.
Инсталлятор попросит изменить (установить) драйвера до версии 9.2.0.127, установит в т.ч. http-сервер apache.
RAIDXpert2 8.1.0.70 от 27.07.2017
/ RAIDXpert2_BR - вроде бы совместимо с win7 (и win 10)
Есть Уведомление по email (проверить работоспособность: аутентификацию и т.п.), но куча всего в т.ч. апач раздражает.
Тут упоминается много версий RAIDXpert2, а также старее 8.2 (эти не перебирал).
Бонус: SMART
Hard Disk Sentinel смог отобразить SMART каждого физического диска (но не умеет следить за статусом массивов amd-raid).
CrystalDiskInfo смог отобразить SMART каждого физического диска (но не умеет следить за статусом массивов amd-raid).
Часть 3. Motherboard Firmware - DXE Raid.
Драйвер raid работающий в uefi ("bios-setup", uefi-shell, uefi-ventoy и т.п.).
Просто из любопытства.
Предисловие.
Выше выяснилось что драйвер 9.3.3.00117 для windows (~ июнь..август 2024) умеет позволяет создавать raid5. Предположил что с dxe аналогичная ситуация. Проверяю.
В свежей фирменной прошивке материнской платы (от 14.01.2025) содержится старый DXE-драйвер версии 9.3.0-00308 от 17-11-2021 (без raid5).
Короче: пробую модифицировать прошивку матери чтобы добавить возможность создания raid5 в "bios setup".
Примечание: насущная потребность неочевидна.
1. На материнской плате со старой прошивкой:
. в WinPE (например server 2025) при загрузке свежего драйвера возможно создание RAID5 с помощью GUI (raidXpert2) или CLI (rcadm.exe).
. можно пользоваться предварительно созданным raid5 (например для загрузки ос с raid5).
2. Прошивка модифицированным bios зачастую невозможна (без шаманства).
Итак, к делу:
Утилита "ubu" (UEFI BIOS Updater UBU_v1_80_b1 ) смогла обновить в файле прошивки DXE-драйвер как раз до 9.3.3.00117.
Запись прошивки в материнку осуществлена фирменным асусовским способом "asus FlashBack" (в т.ч. "неподписанным файлом прошивки") с флешки (подходит для подопытной материнки).
Извините, но без подробностей.
Подводим итог.
Было:

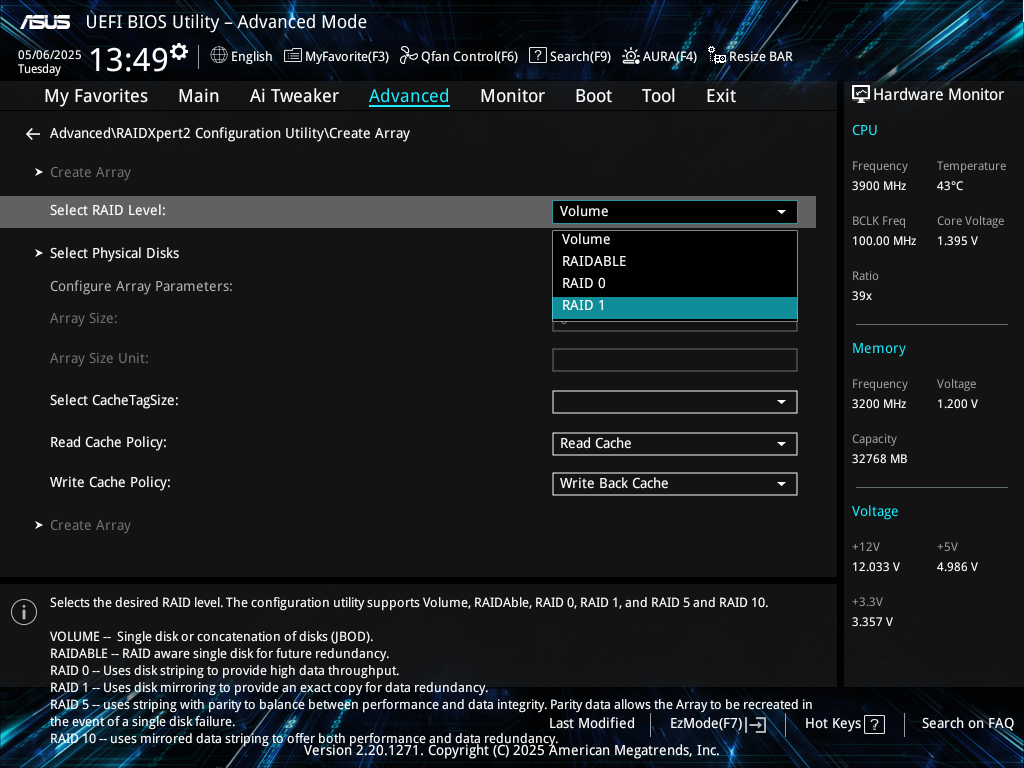

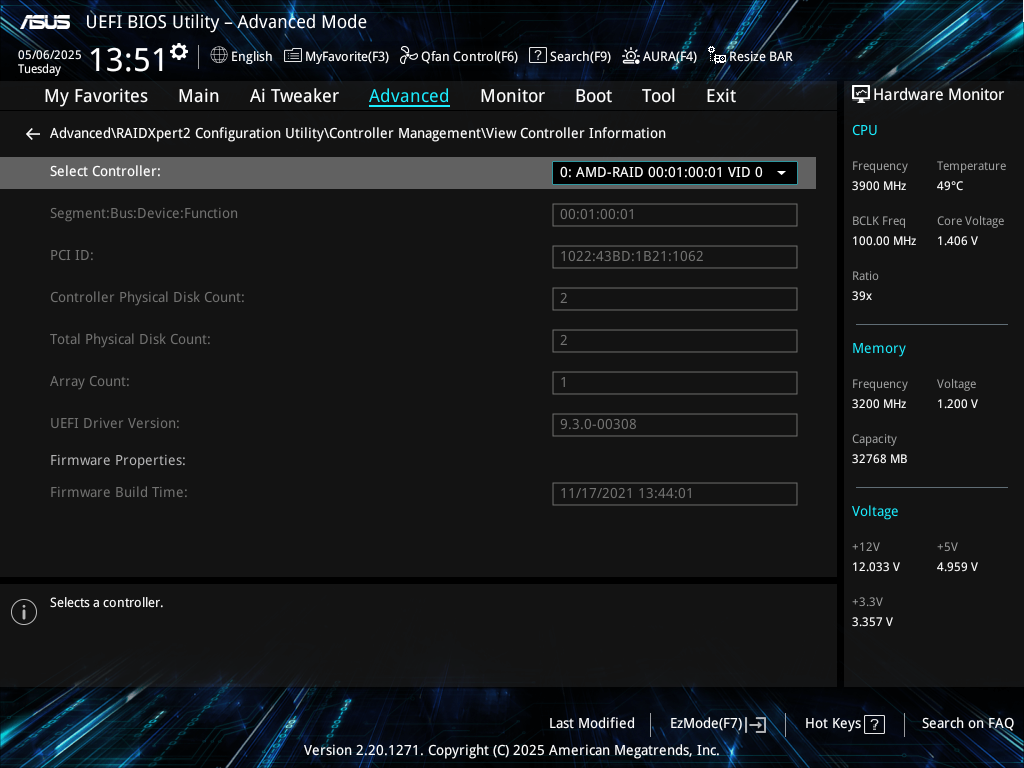

9.3.0-308 (17-11-2021) ; raid 0/1/10 (извините, скрин - бестолковый . Просто поверьте на слово.)
Стало:

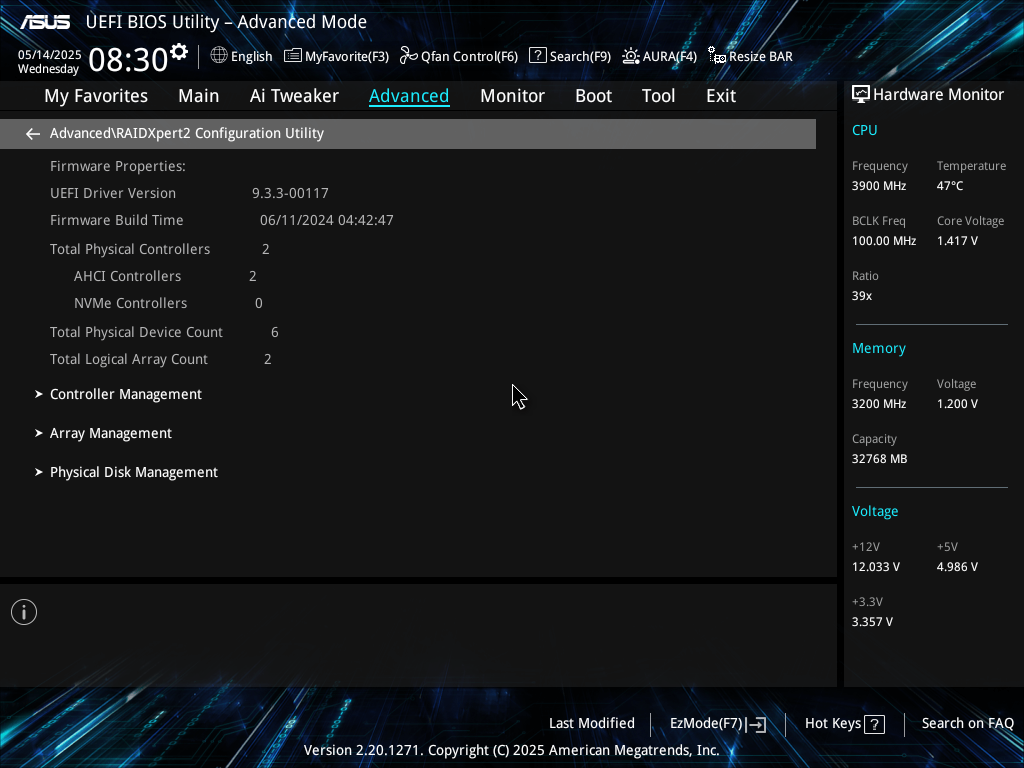

9.3.3-117(11-06-2024) ; raid 0/1/10/5 (появился вариант RAID5)
Итого.

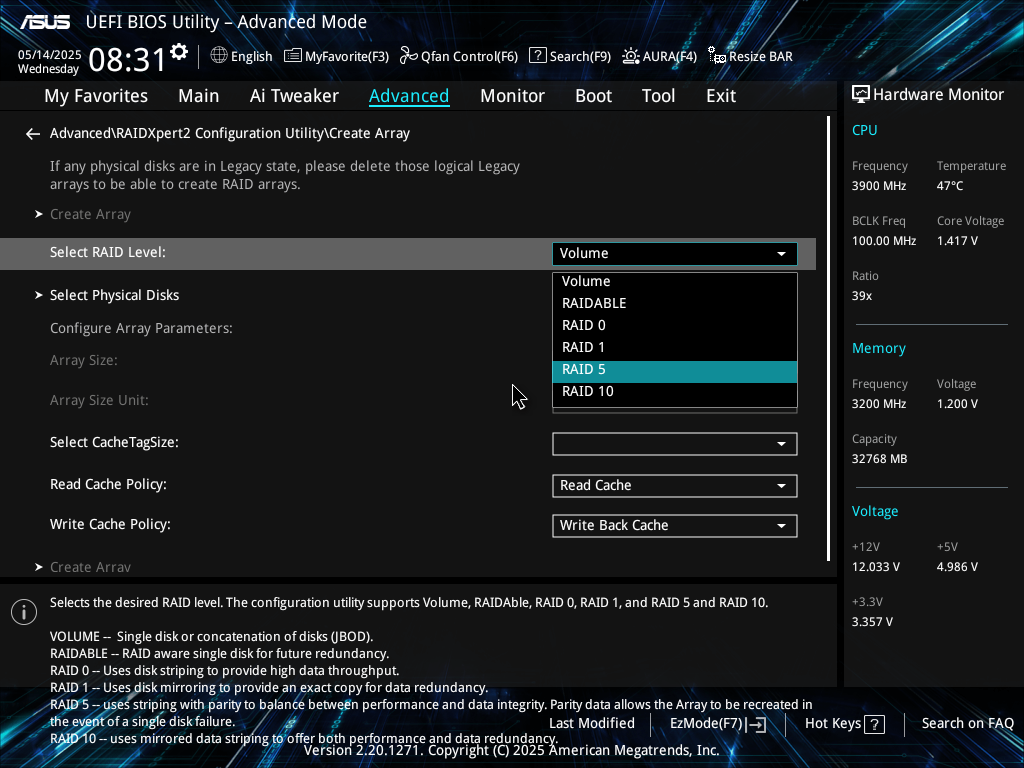

Обновил dxe до 9.3.3-00117 - в "bios setup" появилось "создание raid5".
Предположение подтвердилось.
2do:
uefi shell
~ https://github.com/pbatard/UEFI-Shell/releases ; shellx64.efi - для сабжа (например это)
rcadm.efi
https://download.lenovo.com/km/media/attachment/rcadm.efi (9.3.0-00167, ~25.03.2020)
Версию можно увидеть там: rcadm.efi -M -qa
При стирании с дисков (которые были raid) и последующем заходе в "bios setup" - никакого конфига raid не видно. Ощущение что в "cmos" (в материнке) настройки raid не хранятся.
Интересно, можно ли создать бекап конфига raid (у amd-raid ) как-то "по-человечески" ?
Нигде не нашёл такого функционала.
Возможно АМД решили "ишь чего захотели от халявного fake/host-RAID - не будет вам такого".
Импорт с дисков (а-ля "Import Foreign Configuration") работает ?
2do: проверить на другой материнке
Часть 4. Перевоз "рабочей" windows на raid amd.
Для чего ? Смена контроллера (так или иначе).
Например:
изменение AHCI на RAID на одной материнке
замена материнки c intel на амд
замена контроллера LSI на AMD; и т.д. и т.п..
Общий сценарий такой:
1 подброс драйвера
2 бекап*
3 создание массива
4 рестор*.
* про бекап и рестор в следующей части, чуть ниже
Нюанс заключался п.1 . Осуществлён в offline режиме из Recovery с флешки из winpe (msdn дистрибутива windows).
Примерно так:
предварительно сложить в кучку файлы драйвера (amd raid),
загрузиться в winpe, загрузить драйвера, найти диск с windows и место где лежат драйвера
и далее примерно так
Dism /Image:d: /Add-Driver /Driver:rcbottom.inf
Dism /Image:d: /Add-Driver /Driver:rcraid.inf
Dism /Image:d: /Add-Driver /Driver:rccfg.inf
где "d:" - диск с виндой, "rccfg.inf" - путь к rccfg.inf
Вариант универсальный (подходит для переезд на "любой контроллер"), но несколько трудоёмкий.
2do: Проверить установить через пкм на ".INF" файлах в windows
(годится только для запланированного переезда, но очень быстрый и простой).
Похоже что по пкм толком не устанавливается rcraid.inf (хотя после пкм-установить пишет "операция успешно завершена")
Часть 5. Бекап/рестор
Прописная истина: RAID не равно бекап.
RAID это про "починить накопитель массив на лету, без перезагрузки ОС".
Бекап/рестор это про "возможность откатиться к состоянию (N секунд назад)".
Клонировать Windows непосредственно из windows (с диска на массив) - простейший вариант (буквально десяток мышекликов, потому подробно не рассматриваю), но не спасёт от случая когда выхода из строя N-ного количества дисков RAID и последующую невосстановимость RAID.
Универсальный случай:
. бекап на промежуточный накопитель
. рестор с загрузочного носителя ("на голом железе")
Бекап
Так уж сложилось, что у каждой из удобных бекапилок свой формат образа дисков (tib, rdr и т.п.)
Звучит немного странно, но бекапим тем, чем получится отресторить, а для этого придётся забежать вперёд.
Либо если Вы не предусмотрительный - заняться извратом длительным и неинтересным, требующим дискового пространства конвертированием, например из tib в rdr (потребуется виртуальная машина, промежуточный виртуальный диск, рестор из одного формата, бекап в требуемый формат; или как минимум: монтирование забекапленного, дисковое пространство, бекап в нужный формат).
Рестор
Восстановление на "голое железо".
От ресторилки требуется умение работать с дисковым контроллером "на голом железе" (с загрузочной флешки, например).
Другими словами: загрузочная ОС должна уметь определённый (в сабжевом случае - для amd-raid) контроллер (драйвер - файлами или в ядре ос).
В линуксах драйвера как бы есть, но толком нету, rcraid-dkms ("Если вы только планируете перейти на rcraid, мой совет: не делайте этого. Поддержка Promontory raid от AMD на Linux практически отсутствует."), ещё или так).
В то же время драйвер для windows существует и регулярно обновляется.
Итого: прагматичный выбор - загрузочная ресторилка на основе WinPE.
Например:
. Acronis True Image (2025)
. Hasleo Backup Suite
. Paragon hdm 17.
. R-Drive Image 7.3.7307 * с минутным допиливанием
2do:
Часть софтин отказывается бекапить/ресторить windows server.
Например парагон "младших" лицензий: запускается, ругается "обнаружена серверная ос" и завершает работу.
2do:
проверить как восстанавливается с самбы и того подобного.
Часть 6. Реконструкция raid. Программы восстановления/вытаскивания данных.
На случай "Ах! У меня материнка умерла, бекап информации не делали. Как достать данные с amd-raid5 ?"
Вариант 1.
Можно попробовать подцепить к другой материнке am4-am5-tr4-tr5. Положительный результат не гарантирован, совсем. Но вероятность не нулевая, я бы сказал "большая".
Вариант 2.
Программы сборки виртуального RAID из дисков/образов.
Программы "за 2 секунды мышкой клац, клац - вот, пожалуйста файлы с raid5" не нашлось (никто из виденных не умеет в метаданные amd-raid).
"Клац, клац - готово" бывает с известными контроллерами (некоторые lsi + ufs_explorer и т.п.)
Т.е. никто не умеет в мету/конфиг amd-raid.
Перспектива есть.
Например:
1. R-Studio худо-бедно справился. Есть превью.
смещение 1069056 sec (547356672 bytes)
Forward parity / Right-Asy / Forward-Asy
задержка (отсутствует - r-studio / "1" - ufs explorer, mdme)
Stripe 64 KB (выбран при создании массива).
Справились с ручной сборкой, проверить автодетект:
2. UFS Explorer - есть превью, мд lsi
3. DMDE - есть превью, какой-то подбор
4. Klennet Recovery (от автора Zero Assumption Recovery/ZAR) - мд lsi, подбор. Интерфейс неочевидный.
5. "Hetman Software - Hetman RAID Recovery", "East Imperial Soft - Magic RAID Recovery", "Recovery Software -RS RAID Retrieve", "Starus Recovery-Starus RAID Restore" - близнецы, иконочки у каждого свои.
мд lsi. Есть превью.
Интерфейс не доведён до ума (при вбивке параметров).
. RAID Reconstructor (Runtime Software)Есть подбор, "слепой" сборщик, экспорт в vim (свой формат). Выглядит не очень удобно/практично.
Нет подбора:
. DiskGenius есть превью
. File Scavenger (QueTek) источник - диски /не образы. Есть превью
. WinHex источник - диски /не образы, есть просмотр
Не удалось собрать RAID5 (в т.ч. при указании параметров/конфига RAID вручную):
. ReclaiMe Free RAID Recovery / Vолга RAID - отсутствуют "рычаги" для сборки RAID вручную. VMDK. Странная...
. RAID Recovery (DiskInternals)
2do: mdadm видит/умеет метаданные lsi
Часть 7. Ликбез. Калькулятор.
Это стоило бы внести в начало, но "так уж сложилось" что интро не было.
Базовые практические сведения о уровнях RAID.
https://altastor.ru/tech/raid/
Калькулятор.
https://altastor.ru/services/raid/
Часть 8.
Насколько будет загружен cpu при записи на raid5 из 6 дисков ? |
