Всего записей: 10407 | Зарегистр. 29-01-2006 | Отправлено: 14:32 17-12-2024 | Исправлено: Smyg1, 09:53 24-07-2025

Silver Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

desertmt

Цитата:

Он ник не менял?

PussWithOutBoots=igoa

----------
Лучше переспать, чем недоесть!

Всего записей: 3903 | Зарегистр. 03-02-2003 | Отправлено: 18:44 10-05-2025

rigeon Junior Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору PussWithOutBoots Заложили тебя напропалую...
	Всего записей: 80 \| Зарегистр. 08-01-2024 \| Отправлено: 21:04 10-05-2025

Silver Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

rigeon
Ну так внимательно если тему почитать то "это элементарно Ватсон"

----------
Лучше переспать, чем недоесть!

Всего записей: 3903 | Зарегистр. 03-02-2003 | Отправлено: 21:20 10-05-2025

mypka123

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Коллеги здравствуйте, по своей неопытности я перенес все модули прошивку с одного диска на другой который не работал, но абсолютно одинакового диска (модель, прошивка, pcb, емкость и т.д) он заработал, но при инициализации пишет ошибка данных crc, это как то можно исправить? может как то можно оживить с помощью wd marvel?

Всего записей: 97 | Зарегистр. 06-11-2006 | Отправлено: 18:57 11-05-2025

JETWAY

Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

mypka123

Уникальные модули (адаптивы,дефект листы,и прочие критичные модули от родного диска надеюсь записали?)
Если их нет,то только арко+селфскан.
Но бесплатная или ломаная WD Marvel не умеет этого.
Как вариант Trex

Всего записей: 377 | Зарегистр. 11-07-2006 | Отправлено: 03:29 12-05-2025 | Исправлено: JETWAY, 03:31 12-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Подскажите, есть WD84PURZ-74B2YY0 который цокает при подключении, двигатель не раскручивается, WD Marvel 4.1 показывает следующее:

WDC WD84PURZ-74B2YY0
семейство: 03B4 Unknown
FW: 01.08D

Модули ПЗУ прочитать не удается, пишет "ошибка зонного распределения"

Заблокирована прошивка или этого без оверлеев не сделать?
Возможно у кого-то есть для него модули?

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 04:35 12-05-2025 | Исправлено: Enth, 04:37 12-05-2025

JETWAY Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Enth Это HGST под наклейкой WD. Мало ,кто с ними умеет работать. Софта в открытом доступе нет. Возможно можно узнать по коду ошибки что с ним в hugo.
	Всего записей: 377 \| Зарегистр. 11-07-2006 \| Отправлено: 05:03 12-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Enth

Это HGST под наклейкой WD.
Мало ,кто с ними умеет работать.
Софта в открытом доступе нет.
Возможно можно узнать по коду ошибки что с ним в hugo.

Здесь парень вроде орудует с WD Marvel:

https://arch7rt.com/forum/ru/viewtopic.php?p=27073&sid=c869f683b4ef851ee4dfa9c1e28712b8#p27073

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 05:07 12-05-2025

JETWAY Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Да,ошибся .AVALONC5
	Всего записей: 377 \| Зарегистр. 11-07-2006 \| Отправлено: 05:29 12-05-2025

Rozik

Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Enth

Цитата:

Здесь парень вроде орудует с WD Marvel:

Ни с чем дедушка не орудует :)
Не выдумывайте.

----------
Буратино, ты сам себе враг

Всего записей: 348 | Зарегистр. 05-09-2001 | Отправлено: 07:19 12-05-2025

PussWithOutBoots

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

есть WD84PURZ-74B2YY0 который цокает при подключении, двигатель не раскручивается

Найти проблемные головки просто. Блокируем доступ к SA сдвигом регионов.
Далее в карте голов в ПЗУ последовательно оставляется по одной головке.
0-1- итд ... там где вращение есть и без посторонних звуков та головка живая.
Ну если таковые есть. Из десятка-двух авалонов что у меня были - если есть
проблемы то они есть везде на всех.

Либо трекс в 8.0 там достаточно всего чтобы проверить.

Первый в этой теме Venicer успешно прошедший трекс. С помощью Дмитрия удалось победить
проблемы в паспорте диска и отсутствие R/W в UA. Дело было в EGRESS.

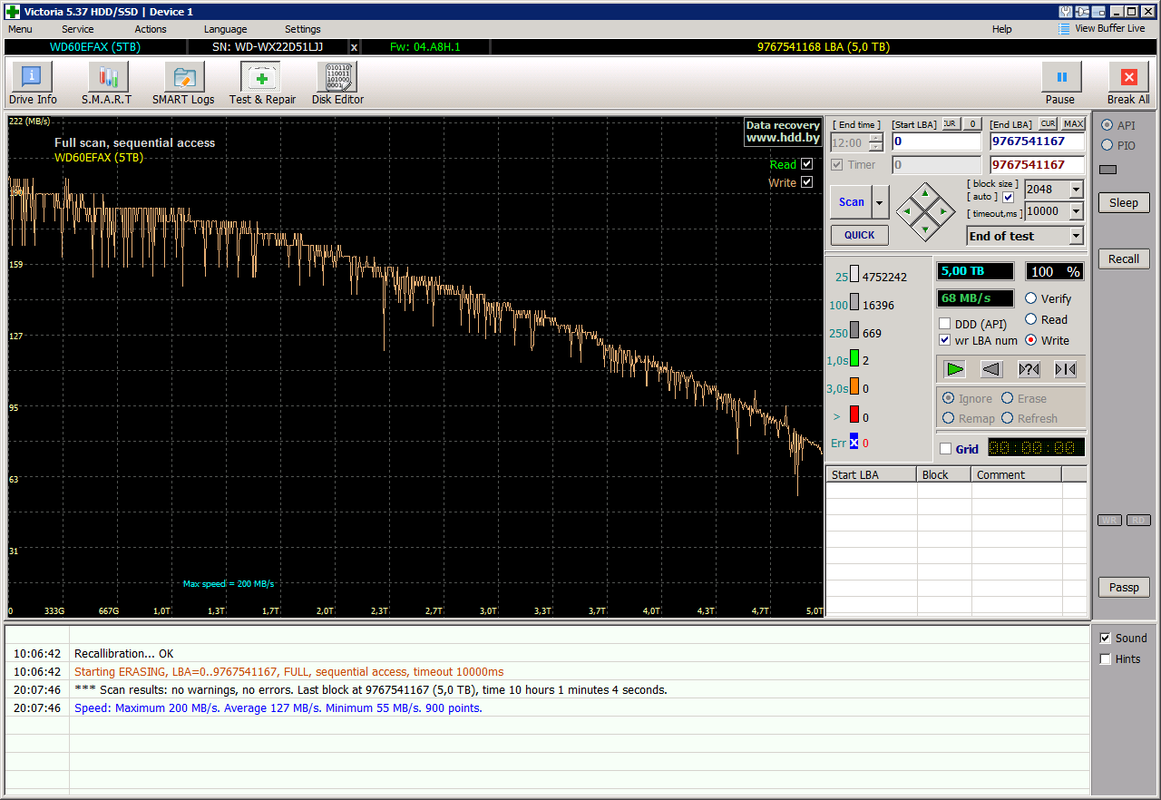

Запись:

Чтение:

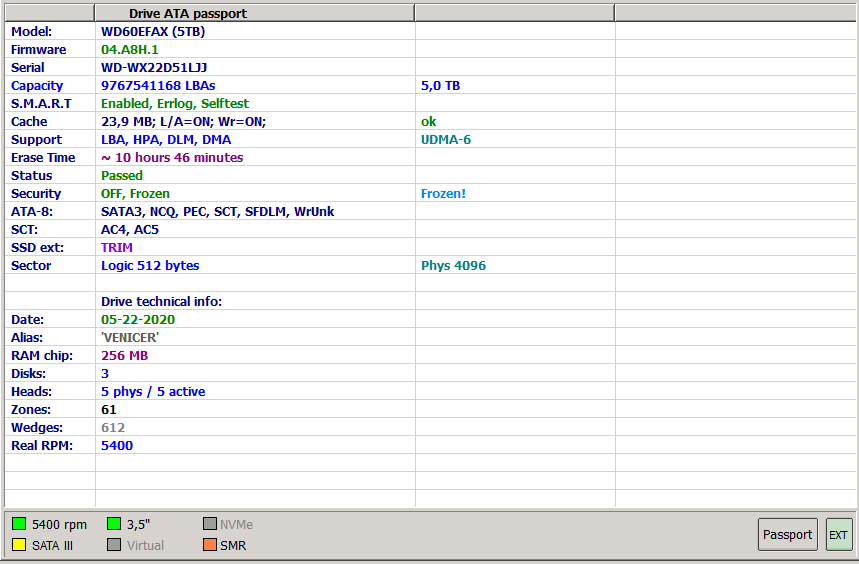

Доказательство того что 5тб на железе 6тб это не ограничение MAXLBA.
Вместо 6/6 имееем 5/5.

Всего записей: 488 | Зарегистр. 03-09-2024 | Отправлено: 08:27 12-05-2025 | Исправлено: PussWithOutBoots, 08:34 12-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Найти проблемные головки просто. Блокируем доступ к SA сдвигом регионов.
Далее в карте голов в ПЗУ последовательно оставляется по одной головке.
0-1- итд ... там где вращение есть и без посторонних звуков та головка живая.
Ну если таковые есть. Из десятка-двух авалонов что у меня были - если есть
проблемы то они есть везде на всех.

Немного ошибся на счет WD84PURX.

Попытался загрузить оверлей 11 от другого винчестера из семейства Avalon C5 из архива Трекс - и смог сохранить регион СА целиком в "Работа с регионами СА". Сделал вывод, что в винчестере не родная прошивка, т.к. дамп региона СА читается и область "под" СА не битая, без деффектов.

На данный момент считаю, что у 0B и 20B не правильный адресс Dir. Повторюсь модули по отдельности отсутствуют и сохранить их не получается без модуля 01. Можно ли из образа региона СА достать верный адрес Dir для правки не родной прошивки - 0B и 20B соответственно? Или может достать модуль 01 целиком?

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 09:16 12-05-2025

Smyg1 Gold Member	Редактировать \| Профиль \| Сообщение \| ICQ \| Цитировать \| Сообщить модератору выложите прочитанный регион на обменник https://dropmefiles.com/ дир можно сделать...
	Всего записей: 6350 \| Зарегистр. 03-10-2006 \| Отправлено: 09:28 12-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

выложите прочитанный регион на обменник

https://dropmefiles.com/

дир можно сделать...

На дроп не получается залить

WD84PURX Reg0.bin
https://transfiles.ru/pua7s

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 10:26 12-05-2025

BolenB

Advanced Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Enth

Цитата:

WD84PURX Reg0.bin

Сдается мне, что там "мусор" в регионе.
0xB и 0x600 чередуются.

Всего записей: 871 | Зарегистр. 22-12-2003 | Отправлено: 10:58 12-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Сдается мне, что там "мусор" в регионе.
0xB и 0x600 чередуются.

Попробую залить Reg1.bin

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 10:59 12-05-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

Enth
цокает при подключении, двигатель не раскручивается,
WD Marvel 4.1 показывает следующее:
WDC WD84PURZ-74B2YY0
семейство: 03B4 - Avalon C5
FW: 01.08D

Ерунда какая то...

весь дамп заполнен одинаковым мусором...

Цитата:

ID Sec Length Date Rev CRC State
--------------------------------------------------------------------
Reg0.bin
000B 000000 00001 00/00/00 00030000 360F33F7 - OK
000B 000100 00001 00/00/00 00030000 360F33F7 - OK
000B 000200 00001 00/00/00 00030000 360F33F7 - OK
000B 000300 00001 00/00/00 00030000 360F33F7 - OK
000B 000400 00001 00/00/00 00030000 360F33F7 - OK
000B 000500 00001 00/00/00 00030000 360F33F7 - OK

попробуйте еще раз прогрузить диск совместимым оверлеем...

и прочитать заново...

Всего записей: 6350 | Зарегистр. 03-10-2006 | Отправлено: 11:00 12-05-2025 | Исправлено: Smyg1, 11:06 12-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Ерунда какая то...

весь дамп заполнен одинаковым мусором...

Цитата:

ID Sec Length Date Rev CRC State
--------------------------------------------------------------------
Reg0.bin
000B 000000 00001 00/00/00 00030000 360F33F7 - OK
000B 000100 00001 00/00/00 00030000 360F33F7 - OK
000B 000200 00001 00/00/00 00030000 360F33F7 - OK
000B 000300 00001 00/00/00 00030000 360F33F7 - OK
000B 000400 00001 00/00/00 00030000 360F33F7 - OK
000B 000500 00001 00/00/00 00030000 360F33F7 - OK

попробуйте еще раз прогрузить диск совместимым оверлеем...

и прочитать заново...

Дело в том, что оверлей был взять от другого винта, из архива Трекс Avalon C5. Родного 11-ого тоже нету. Возможно у вас есть?

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 11:02 12-05-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

Enth
FW: 01.08D

в AUTO_TREX_FIX_8.0_Final.7z как раз лежит нужный...

Всего записей: 6350 | Зарегистр. 03-10-2006 | Отправлено: 11:07 12-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

в AUTO_TREX_FIX_8.0_Final.7z как раз лежит нужный...

Вот его и взял, там единственный в папке с Avalon C5

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 11:07 12-05-2025
