Самое главное правило ремонтника

Коды ошибок WD || Коды ошибок WD Обновлено 18.01.2013
Ссылки на файловые ресурсы
"Лампочки" ATA терминала
Разное (статьи, описания, информация с форумов)
Western Digital ACRONYMS

FAQ по действиям с накопителями WD
Порядок загрузки модулей варью накопителя
PST-mode
Для Любителей чистить RELO, P и G листы
Определение нужной версии оверлея
Ошибка чтения -1 (-256) трека по 0 (1) голове, статус - DISK_DAM_ERROR
Ошибка чтения модуля ID04, статус - RSC_ALLOCATION_NO_CONTI_BUFFER (Модуль ID04 прочитан посекторно)
Отключение 0 головы на Mariner от Cartmann
Восстановление транслятора без РС3000 от Kickman

подробнее
Инструкция по скрытию бэдов сканом по логике
Неудачно отключились головки, возвращение диска в исходное состояние
Способы перевести HDD в SAFEMODE ("безопасный" режим)

Расшифровка ошибок в программе WDMarvel
WDMarvel 2.3 beta, WDMarvel 4.04, WDMarvel Plus 4.3.4, WDMarvel 4.35
WD Defects Viewer WD Defects Viewer V2
WD SMART Editor
WD F-List Editor
WD Script Editor
HDD FW Updater
Def_WD
Немного, о стуктурах Firmware, модулях WD-MARVELL
PListEdit WD70xx & Marvell
WD Family Search.xls
TREX файлы в пакетах [?] индикатор активности
WD SS Scripts
SeDiv Demo
WDC Based
Отключение обработки ошибок
Решения slow fix
WD UART
Nazyura WD tools
WD SSHD drives
DRT
WD MyBook encrypted hard drive decryption
WDRepairTools
WDR
Скрипты для программ

Важно! Инструкция по чистке контактов на плате HDD

Как это сделано..
How to disable the 3.3v pin on Western Digital USB White Label Drives
Новый 12ГБ диск не работает - тут ответ почему и что делать. Подробно почему может быть нужно удалить 3,3V из SATA коннектора
что есть #
hddoracle.com
Индикатор состояния HDD
HDD: Служебки, ПЗУ, модули, лоадеры, firmware, flash
Data Lifeguard Diagnostic
Гарантийное обслуживание и RMA
Firmware Updates Western Digital

Темы по проблемам логического ремонта разделов HDD и подъёма информации:
Восстановление разделов и информации на HDD
Железные проблемы с HDD (диском, хардом, веником
S.M.A.R.T.

Офтопик на поболтать на HDD темы
ATA-Terminal
Магнитный флейм
Бизнес-вопросы сферы восстановления данных и ремонта HDD

Предыдущие части

Всего записей: 10406 | Зарегистр. 29-01-2006 | Отправлено: 14:32 17-12-2024 | Исправлено: Smyg1, 09:53 24-07-2025

Smyg1 Gold Member	Редактировать \| Профиль \| Сообщение \| ICQ \| Цитировать \| Сообщить модератору такая ошибка может быть если одна из головок не работает и не совпало количество в модуле 0А и тем что нашел диск... пишет же "HEAD_SIZE"
	Всего записей: 6349 \| Зарегистр. 03-10-2006 \| Отправлено: 14:47 14-05-2025

mypka123

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

mypka123

Цитата:
а вот мануал к этому чуду что то нету...

Мануал к трексу этот форум.

Нашел мануал но 338 страниц... ушел курить ))

Всего записей: 97 | Зарегистр. 06-11-2006 | Отправлено: 15:40 14-05-2025 | Исправлено: mypka123, 15:44 14-05-2025

roger9

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

старый мануал 2006 г или 2007 года ?

чтобы запустить - хороший мануал мастерска Мастерок
Саша сделал

https://dzen.ru/video/watch/67339476dd4d0109896bd2c7

Цитата:

Нашел мануал но 338 страниц... ушел курить ))

Всего записей: 121 | Зарегистр. 14-03-2016 | Отправлено: 21:55 14-05-2025 | Исправлено: roger9, 22:38 14-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

такая ошибка может быть если одна из головок не работает и не совпало количество в модуле 0А и тем что нашел диск...
пишет же "HEAD_SIZE"

Пока не разобрался с этим

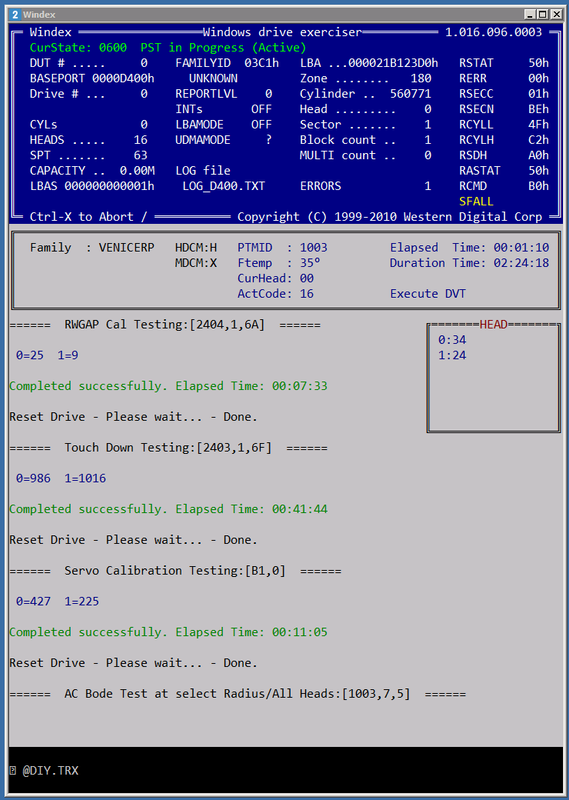

Если запускать Трекс со стандартым FW из паки с прошивками Firmware V20 и в целом использовать ту прошивку, которая 512КБ - в ВД марвел оверлеи не "держатся", FW перезапускается при попытке сделать что-либо.

Вот лог и Трекс со стандартной прошивкой:

Reset Drive - Please wait.. - Done.

Loading 10 Cache Overlay.......OK!
Loading 11 Permanent Overlay...
Cmd Fail (RCMD= 0xB0)!!!
0x4583 HOST_DEBUGSTOP_OCCURRED

Current LBA = 0
Virtual cylinder = 0
Virtual head = 0
Current Data Zone = 0

Extended Error = 0x0
Secondary Error = 0x0
PST Extended Error = 0x0
PTM Extended Error = 0x0
Host GEC = 0xFFFFFFFE
Drive Principal GEC = 0x2206F
Drive Supplemental GEC = 0x0

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 11:05 15-05-2025 | Исправлено: Enth, 11:05 15-05-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

Enth
Drive Principal GEC = 0x2206F

эта ошибка тоже на тему DISK_CHANNEL_HEAD_SIZE_INIT_ERROR

Всего записей: 6349 | Зарегистр. 03-10-2006 | Отправлено: 11:20 15-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

эта ошибка тоже на тему DISK_CHANNEL_HEAD_SIZE_INIT_ERROR

Как это исправить? Я пробовал в родную прошивку подкидывать 0А, так же пробовал в прошивку от WD80EFZZ подкидывать родной 0А. Ничего не помогает

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 13:32 15-05-2025

PussWithOutBoots Full Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору VENICERP для более эффективного использования потенциала пластины число зон увеличи втрое. С 60 до 180. Я не знал до этого таких деталей. Впервые увидел.
	Всего записей: 488 \| Зарегистр. 03-09-2024 \| Отправлено: 14:37 15-05-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

так вопрос не в подкидывании 0А...

это надо в ВДМарв выключить все головки в 0А ...

и пробовать включать по одной...

типа только 0
потом только 1
и т.д. ...

и посмотреть с какими будет крутиться...

Всего записей: 6349 | Зарегистр. 03-10-2006 | Отправлено: 14:38 15-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

так вопрос не в подкидывании 0А...

это надо в ВДМарв выключить все головки в 0А ...

и пробовать включать по одной...

типа только 0
потом только 1
и т.д. ...

и посмотреть с какими будет крутиться...

Теперь понял

Попробовал в ВД марвел выбрать "по опросу коммутатора" - ошибка изменилась на 0x5393 Code not defind

Буду пробовать отключать головы, спасибо за помощь

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 15:18 15-05-2025

Smyg1 Gold Member	Редактировать \| Профиль \| Сообщение \| ICQ \| Цитировать \| Сообщить модератору 5393 - вообще не нашел головок по опросу...
	Всего записей: 6349 \| Зарегистр. 03-10-2006 \| Отправлено: 15:25 15-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

5393 - вообще не нашел головок по опросу...

Попробовал отключать головы в ВДМарвел поштучно с проверкой в Трекс - результат не изменился. По прежнему DISK_CHANNEL_HEAD_SIZE_INIT_ERROR.

В ВД марвел в виртуальном СА все также нормально читает и пишет.

У Вас случайно нету прошивки с таким же артикулом wd84purz-74b2yy0?

И еще не подскажите, что за ошибка 0x4583 HOST_DEBUGSTOP_OCCURRED? Это когда оверлей обваливается с перезагрузкой

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 16:58 15-05-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

Enth
Попробовал отключать головы в ВДМарвел поштучно

неправильно...

нужно ВСЕ выключить...

потом ОДНУ включить.
и дернуть питание.
и слушать крутится диск или нет и стучит или нет если крутится...

и так отдельно для КАЖДОЙ головки...

Всего записей: 6349 | Зарегистр. 03-10-2006 | Отправлено: 20:15 15-05-2025 | Исправлено: Smyg1, 20:16 15-05-2025

desertmt

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Вот эти ошибки это диску смерть? Или новый трекс после переделки биоса всё равно не хочет правильно работать...Жалко 2 тер вд ред отдал хозину. На нем хорошо было тесты проводить. А этот терабайтник возможно и мертв. У него при абсолютно идеальном смарте начали все файлы на один два три максимум пять байтов отличаться от тех что на него копируешь. а при копировании с него еще столько же испорченных добавлялась. и при копировании внутри диска добавлялось. Я первый раз такое встретил. Думал смарт что то покажет но там рапортует что диск идеальный. Только в gsmartcontrol в еррор логе много всякого было понаписано не помню уже что. Я прошив биос мод решил на нем протестить спустя пол года как отложил его в сторону. Не идет ни с одной прошивкой. Вот эти сыпятся и в начале есть ошибка арко смысл которой что не найдено ни в одном из дир. видимо тест хочет пустить которого в прошивке не существует.

Всего записей: 521 | Зарегистр. 13-11-2007 | Отправлено: 00:25 16-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

неправильно...

нужно ВСЕ выключить...

потом ОДНУ включить.
и дернуть питание.
и слушать крутится диск или нет и стучит или нет если крутится...

и так отдельно для КАЖДОЙ головки...

Все сделал как описано - не помогло. Диск ели слышно крутится в любом случае, но на рабочие обороты будь-то бы не выходит.

С оверлеем в ВДМарвел при входе в "Работа с модулями" ошибка SERVO_ERROR_CODE_BASE_SvirOk

Без оверлея в ВДМарвел при входе в "Работа с модулями" ошибка DISK_CHANNEL_HEAD_SIZE_INIT_ERROR

Добавлено:

Порылся немного в программе и обнаружил, во вкладке "рэм" некую карту голов - она не читается... Возможно не подходит оверлей!?

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 00:39 16-05-2025 | Исправлено: Enth, 10:12 16-05-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

desertmt
А этот терабайтник возможно и мертв. У него при абсолютно идеальном смарте начали все файлы на один два три максимум пять байтов отличаться от тех что на него копируешь. а при копировании с него еще столько же испорченных добавлялась. и при копировании внутри диска добавлялось. Я первый раз такое встретил.

это похоже на дохлую ОЗУ у винта или компа....

такого не должно происходить в принципе...

Всего записей: 6349 | Зарегистр. 03-10-2006 | Отправлено: 11:09 16-05-2025

desertmt

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

это похоже на дохлую ОЗУ у винта или компа....

такого не должно происходить в принципе...

проблемы только с этим хдд, с остальными нет. как проверить озу у хдд? Трекс с ошибками еще продолжает работать над этим диском. Никто не ответил что это за ошибки, может просто в лог больше информации стало поступать и это не критичное что то? Я на старом трекске такое не встречал. Там в логе было скромнее.

Всего записей: 521 | Зарегистр. 13-11-2007 | Отправлено: 13:45 16-05-2025

rigeon Junior Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору .
	Всего записей: 80 \| Зарегистр. 08-01-2024 \| Отправлено: 14:41 16-05-2025 \| Исправлено: rigeon, 17:41 16-05-2025

BolenB

Advanced Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

desertmt

Цитата:

Никто не ответил что это за ошибки, может просто в лог больше информации стало поступать и это не критичное что то?

Это ваш любимый баг. Только проявился, чуть попозже.

Всего записей: 871 | Зарегистр. 22-12-2003 | Отправлено: 14:41 16-05-2025

desertmt

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Это ваш любимый баг. Только проявился, чуть попозже.

перепрошивка мод биоса не помогла полагаете? Но раньше всё заканчивалось в первый час а сейчас уже часов 15 идет)

Добавлено:
Smyg1
у нас биосы одинаковые. вы в настройках ide кроме отключения ATA Prefetch что то еще меняли или настройквх чипсета и тд? Я по привычке просто выключаю отсутсвующую переферию типа дискеты сериал и ком портов

Всего записей: 521 | Зарегистр. 13-11-2007 | Отправлено: 15:15 16-05-2025

Smyg1 Gold Member	Редактировать \| Профиль \| Сообщение \| ICQ \| Цитировать \| Сообщить модератору больше ничего не менял. какой смысл на этом антиквариате что то еще менять?
	Всего записей: 6349 \| Зарегистр. 03-10-2006 \| Отправлено: 17:36 16-05-2025
