Smitis Silver Member Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору suto22 Цитата: И зачем Вам их целых 3 Один рабочий. Второй простенький, небольшой, беру с собой в командировки. Если что, угробить не жалко. Третий древний, лет 25 ему уже. Работает, выкинуть жалко. Цитата: в гуле забить номер платы и посмотреть в картинках как распаян был разъём и где там плюс и минус Искал уже. Бесполезно. Получаю миллионы ссылок по которым найти то что нужно практически нереально. Либо фото на которых ничего толком не разобрать. Вот как по ссылке выше. Допускаю, что я просто неправильно запрос делаю. Когда разберусь, а я таки рано или поздно разберусь, я, скорее всего уже буду знать, что надо было искать, но уже как бы и не надо будет. Замкнутый круг. Вроде как первый вывод на плате это +5V (дальний от края). Может плюну и просто рискну (то, что диск накрылся я уже смирился), но хотелось бы точности. ---------- Разум когда-нибудь победит Всего записей: 3783 | Зарегистр. 09-02-2003 | Отправлено: 22:38 24-05-2025

Rozik Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Smitis Цитата: Вот Вы вижу, весьма умны и крупный специалист по ремонту WD. Можете ответить на вопрос по технологическому разъёму?   Могу, конечно. Почему нет? ---------- Буратино, ты сам себе враг Всего записей: 359 | Зарегистр. 05-09-2001 | Отправлено: 22:44 24-05-2025

Smitis Silver Member Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору Rozik Цитата: Могу, конечно. Почему нет? И? Или тайна сия велика есть? Что все такие скрытные, будто гостайну врагам выдают? ---------- Разум когда-нибудь победит Всего записей: 3783 | Зарегистр. 09-02-2003 | Отправлено: 23:07 24-05-2025

Smitis Silver Member Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору suto22 Цитата: Туда запросто вставляется разъём микроУСБ 2.0 Нету USB... Сломал. Разозлился и вообще удалил - всё равно надо sata напрямую выводить. Вот так вот неловко получилось. А номер платы 2060-771814-001 REV P1. Только что конкретный номер платы даст? Или WD под каждую плату свой разъём хреначат?   П.С. Сам sata (E71, E72, E73, E75) от платы распаял, кондёры удалил, вернусь домой после командировки, закончу эксперимент. ---------- Разум когда-нибудь победит Всего записей: 3783 | Зарегистр. 09-02-2003 | Отправлено: 23:26 24-05-2025 | Исправлено: Smitis, 23:32 24-05-2025

Rozik Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Smitis Цитата: И? Или тайна сия велика есть? Что все такие скрытные, будто гостайну врагам выдают?     Никакой тайны.   Просто ни один "диванный ыксперд", как вы, челодой молдаван, изволили выразиться, не будет распаивать 1814 на SATA  и питание, т. к. это, во-первых, довольно трудозатратно, а во-вторых, простым языком говоря, не очень умнО.   ---------- Буратино, ты сам себе враг Всего записей: 359 | Зарегистр. 05-09-2001 | Отправлено: 00:03 25-05-2025 | Исправлено: Rozik, 00:04 25-05-2025

Smitis Silver Member Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору Rozik Цитата: Просто ни один "диванный ыксперд", как вы, челодой молдаван, изволили выразиться, не будет распаивать 1814 на SATA  и питание, т. к. это, во-первых, довольно трудозатратно, а во-вторых, простым языком говоря, не очень умнО.   Но почему-то все так и делают. Четыре провода sata с платы на разъём sata + gnd, питание на плату с разъёма питания sata.   Если бы Вы, господин Паниковский, вместо того, чтобы хамить, прошли бы по ссылке, которую я дал, там именно так и сделано. Пусть и для другой модели.   П.С. Да уж. Такие вот у нас "ыксперды". Сплошные дети лейтенанта Шмидта. ---------- Разум когда-нибудь победит Всего записей: 3783 | Зарегистр. 09-02-2003 | Отправлено: 01:02 25-05-2025 | Исправлено: Smitis, 01:04 25-05-2025

Rozik Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Smitis   Цитата: Но почему-то все так и делают.   Все, это кто? ---------- Буратино, ты сам себе враг Всего записей: 359 | Зарегистр. 05-09-2001 | Отправлено: 07:38 25-05-2025

Smitis Silver Member Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору Rozik Цитата: Все, это кто? Вы, Михаил Самуэлевич, погуглите, погуглите. Вы же умный мальчик, а умные мальчики не спрашивают, а гуглят. ---------- Разум когда-нибудь победит Всего записей: 3783 | Зарегистр. 09-02-2003 | Отправлено: 10:09 25-05-2025 | Исправлено: Smitis, 10:10 25-05-2025

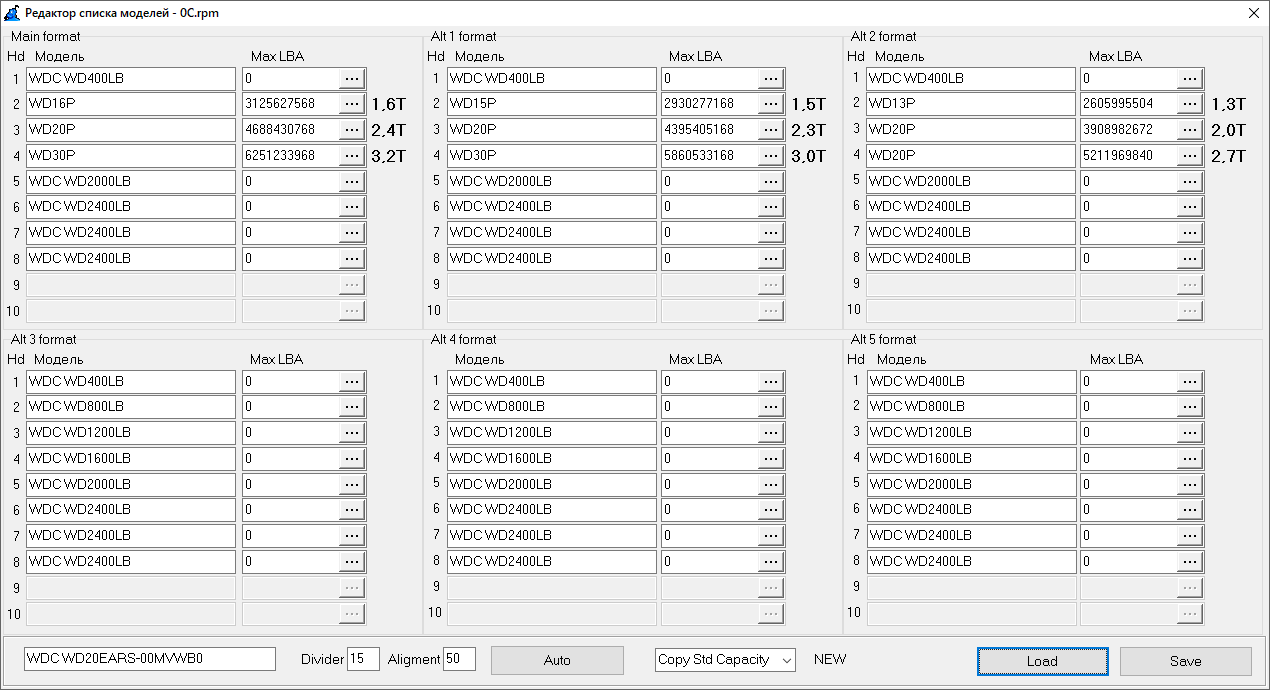

PussWithOutBoots Full Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Раскопки дисков.     Model : WDC WD30PURZ-74AKKY0 Serial : WD-WX52D21CSDZF Capacity : 3 TB (5 860 533 168)   Это у нас ApolloCR с картой 1-2-3-4 т.е. 4/5 Откроем 0С и посмотрим что там   Согласно 03 у нас ALT1.     Модуль 0С вообще не вкурсе что у нас в гермоблоке 5 голов. Вопрос - когда мы узнали что надо выключить 0ю и что будем делать 4/5 а не 5/5. Откуда эта инфа?   мысли вслух   ApolloCR ~470 тыс цилидров. 60 зон. 580 SPT макс CMR   VENICERP ~580 тыс цилиндров 180 зон 680 SPT макс SMR   т.е. число цилидров подняли на 25% примерно. Видимо точность позиционирования никак не позволяет уплотнять сильнее. Т.е в "среднем по больнице" перекрытие треков составляет эти же 25%. Вроде было ранее: ширина головки записи 50нм/чтения 20-30нм/трека 70нм/позиционирование +-10нм. высота полёта 5-6 нанометров. Чтобы сделать головки меньше при этом же способе записи надо лететь ниже иначе мощности не хватит. Ну и две головки чтения с фикс смещением друг от друга вправо и влево от цетра трека скажем так. Перед нами в общем то предел того что можно выжать с помощью SMR.   Как всё это держится вообще? Площадь одного бита сильно уменьшается. Всего записей: 507 | Зарегистр. 03-09-2024 | Отправлено: 23:05 25-05-2025 | Исправлено: PussWithOutBoots, 09:26 26-05-2025

PussWithOutBoots Full Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Enth Хорошо бы писать полное имя модели но в данном случае понятно что это AVALONC5. Чтобы понять с чем связана эта ошибка можно потратить время и дойти до этого места на паре головок 0-1 2-3 итп. Благо DF практически в начале скрипта. Всего записей: 507 | Зарегистр. 03-09-2024 | Отправлено: 07:20 26-05-2025

BolenB Advanced Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору PussWithOutBoots Цитата: но в данном случае понятно что это AVALONC5. Для AVALONC5, APOLLOCR, PEBBLEB, SPYGLASS, TREVINO надо добавить Test_DF=1 (смотреть где стоит у PALMER, по аналогии поставить так-же). Как говорится, хуже уже не будет, а помочь, в некоторых случаях, может. Цитата:   ....;tpi_type=1;dcmid=1;Test_DF=1   Всего записей: 883 | Зарегистр. 22-12-2003 | Отправлено: 08:34 26-05-2025 | Исправлено: BolenB, 08:40 26-05-2025

PussWithOutBoots Full Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Предложение Если вот так то сразу DONE Пакет для другого железа. Иначе далее будет много часов мучение диска. Какие то тесты даже смогут выполниться но в итоге все головки отключатся и мы ничгео не добьёмся.   ======  Mini MR Linearity Write Calibration:[B1,4E0]  ======    0=2     Test Fail!!! Extended Error Code = 0x7087 (Error Code not defined)  PTM Extended Error = 0x0000 () Elapsed Time: 00:00:02     ======  Mini MR Linearity Read Calibration:[B1,5E0,800]  ======     ERROR LOGGING Error#   Command     DUT Drv   Cyl  Head  Sec  Error type   REGS  Time Stamp 1        SmartWrLog   0   0      0    0    55  CMD Error    5104   05:50:05 ERROR: TREX OnERR EVENT ...   0x3746 FM_ERR_FILE_NOT_FOUND_IN_ANY_DIR   Test Fail!!! Extended Error Code = 0x3746 (FM_ERR_FILE_NOT_FOUND_IN_ANY_DIR)  PTM Extended Error = 0x0000 () Elapsed Time: 00:00:00 Всего записей: 507 | Зарегистр. 03-09-2024 | Отправлено: 10:41 26-05-2025

Smyg1 Gold Member Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору 7087 ошибка включения Dual-Stage Actuator Всего записей: 6369 | Зарегистр. 03-10-2006 | Отправлено: 12:04 26-05-2025 | Исправлено: Smyg1, 12:05 26-05-2025

Smyg1 Gold Member Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору 7653 - ошибка формата служебки...   3742 - не найден какой то модуль... Всего записей: 6369 | Зарегистр. 03-10-2006 | Отправлено: 12:21 26-05-2025

PussWithOutBoots Full Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору У нас уже есть в коде бекап ROM и SA. Предлагается прямо в общем скрпите делать бекап диска после TAKO и посде BD,1 это гиганская экономия времени. Вот сейчас сам поднимаю так диск из-за проблем на 34D4. К тому же на VENICERP это единстенный сособ сделать диск ибо заново пройти тако на нечётном числе голов будет невозможно. Всего записей: 507 | Зарегистр. 03-09-2024 | Отправлено: 15:10 26-05-2025

BolenB Advanced Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Enth https://meme-arsenal.com/create/meme/425527 Всего записей: 883 | Зарегистр. 22-12-2003 | Отправлено: 17:27 26-05-2025
