vertex4

Moderator

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Самое главное правило ремонтника

Коды ошибок WD || Коды ошибок WD Обновлено 18.01.2013
Ссылки на файловые ресурсы
"Лампочки" ATA терминала
Разное (статьи, описания, информация с форумов)
Western Digital ACRONYMS

FAQ по действиям с накопителями WD
Порядок загрузки модулей варью накопителя
PST-mode
Для Любителей чистить RELO, P и G листы
Определение нужной версии оверлея
Ошибка чтения -1 (-256) трека по 0 (1) голове, статус - DISK_DAM_ERROR
Ошибка чтения модуля ID04, статус - RSC_ALLOCATION_NO_CONTI_BUFFER (Модуль ID04 прочитан посекторно)
Отключение 0 головы на Mariner от Cartmann
Восстановление транслятора без РС3000 от Kickman

подробнее
Инструкция по скрытию бэдов сканом по логике
Неудачно отключились головки, возвращение диска в исходное состояние
Способы перевести HDD в SAFEMODE ("безопасный" режим)

Расшифровка ошибок в программе WDMarvel
WDMarvel 2.3 beta, WDMarvel 4.04, WDMarvel Plus 4.3.4, WDMarvel 4.35
WD Defects Viewer WD Defects Viewer V2
WD SMART Editor
WD F-List Editor
WD Script Editor
HDD FW Updater
Def_WD
Немного, о стуктурах Firmware, модулях WD-MARVELL
PListEdit WD70xx & Marvell
WD Family Search.xls
TREX файлы в пакетах [?] индикатор активности
WD SS Scripts
SeDiv Demo
WDC Based
Отключение обработки ошибок
Решения slow fix
WD UART
Nazyura WD tools
WD SSHD drives
DRT
WD MyBook encrypted hard drive decryption
WDRepairTools
WDR
Скрипты для программ

Важно! Инструкция по чистке контактов на плате HDD

Как это сделано..
How to disable the 3.3v pin on Western Digital USB White Label Drives
Новый 12ГБ диск не работает - тут ответ почему и что делать. Подробно почему может быть нужно удалить 3,3V из SATA коннектора
что есть #
hddoracle.com
Индикатор состояния HDD
HDD: Служебки, ПЗУ, модули, лоадеры, firmware, flash
Data Lifeguard Diagnostic
Гарантийное обслуживание и RMA
Firmware Updates Western Digital

Темы по проблемам логического ремонта разделов HDD и подъёма информации:
Восстановление разделов и информации на HDD
Железные проблемы с HDD (диском, хардом, веником
S.M.A.R.T.

Офтопик на поболтать на HDD темы
ATA-Terminal
Магнитный флейм
Бизнес-вопросы сферы восстановления данных и ремонта HDD

Предыдущие части

Всего записей: 10409 | Зарегистр. 29-01-2006 | Отправлено: 14:32 17-12-2024 | Исправлено: Smyg1, 09:53 24-07-2025

tyto

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

BolenB
Переделал несколько пакетов для Diablo3D
Перевыложил AUTO_TREX

а ftp://atxlab
еще актуален, а то FW со старой датой

Всего записей: 107 | Зарегистр. 15-02-2006 | Отправлено: 13:16 29-10-2025

BolenB

Advanced Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

tyto

Цитата:

а ftp://atxlab
еще актуален, а то FW со старой датой

Если это вопрос, то да актуален.
Перестал обновлять коллекцию пакетов (отпала необходимость).
Просто, браузеры разучились в ftp.
Некоторым людям пока перед глазами не выложишь, не увидят.

Всего записей: 889 | Зарегистр. 22-12-2003 | Отправлено: 13:41 29-10-2025 | Исправлено: BolenB, 13:50 29-10-2025

tdn

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Переделал несколько пакетов для Diablo3D: 042RB, 044WB, 045QB, 0451B
Для них можно (попробовать) поставить type_3514=1 в параметрах семейства (модуль 3514 присутствует, а будет ли работать, другой вопрос).

Спасибо, попробую новые пакеты. А что может изменить установка type_3514=1, можете пояснить?

Всего записей: 103 | Зарегистр. 04-01-2003 | Отправлено: 16:16 29-10-2025

BolenB

Advanced Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

tdn

Цитата:

А что может изменить установка type_3514=1, можете пояснить?

Цитата:

if(type_3514==1)
fprintf"\n====== Baseline Cal PTM:[3514,1] ======\n"
xfile 0x3514,1;msf
if(( *( rbfr + VSCStatus.ExtErr)) != 0 );fixe6;eif
ireset;vscon
eif

Включает тест: 0x3514,1

Всего записей: 889 | Зарегистр. 22-12-2003 | Отправлено: 16:58 29-10-2025 | Исправлено: BolenB, 16:59 29-10-2025

rigeon Junior Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору BolenB Большое спасибо за Ваши труды! Diablo3D очень актуально, спасибо!
	Всего записей: 101 \| Зарегистр. 08-01-2024 \| Отправлено: 17:49 29-10-2025

shlang

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

PussWithOutBoots

Спасибо.

А тесты B9,BA, на обычной прошивке у Venicer можно запустить? Просто запуск приводит к 0x1410A=RSC_DEBUGSTOP_CLUSTER_COUNT_NOT_ENOUGH . Или есть команда полного форматирования, потому что по той что по старой он только пересчитывает транслятор.

Всего записей: 91 | Зарегистр. 13-02-2006 | Отправлено: 18:58 29-10-2025 | Исправлено: shlang, 23:20 29-10-2025

9402 Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Спасибо BolenB и остальным участникам процесса.
	Всего записей: 234 \| Зарегистр. 16-08-2016 \| Отправлено: 07:57 30-10-2025 \| Исправлено: 9402, 07:57 30-10-2025

PussWithOutBoots

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

shlang
Можно но это очень странно себя ведёт. Полное чтение и запись в виктории возможны, а BA и B9 не идут
в некотрых случаях. Однако если хорошенько срезать MAXLBA то идут. Шаманство. Магия)

Всего записей: 535 | Зарегистр. 03-09-2024 | Отправлено: 10:39 30-10-2025

shlang

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

PussWithOutBoots

Не совсем понял, что значит срезать max lba, на сколько, в самом тесте, или в паспорте? Потому что в паспорте стоит номинал, 4Тб. (7814037167), ну и надо сказать, что при попытке запуска например 3307 (ClearIBILogs), он ту же ошибку выдаёт. А в windex вы для vinecer специальный скановый пакет используете, отличный от той прошивки, которая на продающихся дисках стоит, или как-то правится общедоступная? Просто в Виктории при тесте на запись, в конце диска, процентов с 98-ми, диск начинает перезагружаться, чтение при этом нормально проходит, вот я подумал может b9 так себя вести не будет и добавит нужное в p-list.

Всего записей: 91 | Зарегистр. 13-02-2006 | Отправлено: 18:16 30-10-2025

PussWithOutBoots

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

shlang

Там какая то Магия происзходит когда не хватает SMR зон - транслятор считаеся но вот запись с какого то момента пропадает. Вам придётся резать MAX LBA в паспорте и пересчитывать транслятор до тех пор пока будет писаться всё. я рубил кусками по 50м лба. Будут получаться диски 7.75 или 7.65 но они будут работать. Ну или пасопртные 7.8 но нерабочие)

Трекс процесс дисков SMR обсуждаться не будет.

Всего записей: 535 | Зарегистр. 03-09-2024 | Отправлено: 19:13 30-10-2025 | Исправлено: PussWithOutBoots, 19:15 30-10-2025

shlang

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

PussWithOutBoots

Спасибо. А происходит это почему не понятно, при попытке пересчета штатными средствами создаётся какой-то не тот модуль 190? Про трекс собственно единственный вполне безобидный, на мой взгляд вопрос, отличается ли пакет от того, что есть на дисках в продаже, никаких секретов вроде не раскрывает.

Всего записей: 91 | Зарегистр. 13-02-2006 | Отправлено: 20:45 30-10-2025

PussWithOutBoots

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Никаких нештатных средств пересчёта транслятора нет в природе. Почему ошибка при определённых
П листах я без понятия. Уменьшение MAX LBA решает эту проблему.

Всего записей: 535 | Зарегистр. 03-09-2024 | Отправлено: 20:53 30-10-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

shlang
при попытке запуска например 3307 (ClearIBILogs), он ту же ошибку выдаёт.

на скане совсем другое распределение памяти...

и на юзер-конфиге скан часто не работает...

в WdMarv была опция "разблокировать SelfScan"...

на самом деле там ничего не заблокировано, а просто меняется распределение памяти...

Цитата:

shlang
единственный вполне безобидный, на мой взгляд вопрос, отличается ли пакет от того, что есть на дисках в продаже, никаких секретов вроде не раскрывает.

на большинстве старых семействах модули те же самые, просто подготовлены к скану некоторые...

очищены дефектлисты и логи скана и т.п....

на некоторых новых типа ApolloCR, VeniceR, AvalonC5, CarmelRP2L так уже не работает...

вот попытка запустить Diy_fix_8.0.0.1 на SMR palmer

https://pastebin.com/9qD7G4kn

Всего записей: 6412 | Зарегистр. 03-10-2006 | Отправлено: 11:40 31-10-2025 | Исправлено: Smyg1, 13:25 31-10-2025

shlang

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Понятно, но не до конца, с современными.

Всё-таки не полный скан, а тесты вроде ВА В9 на них запустить можно как-то? Пробовал грузится со смещением, подгрузкой оверлеев и dir, не запускается, пробовал выдрать тот модуль 02, что в 11-ом оверлее, с подменой заголовка (на старых работало), с ним перезагружается с другой ошибкой, что в этом случае может мешать? Кстати, по поводу перезагрузки при записи викторией, при пересчете транслятора, в данном случае venicer. У диска был g-list около 700-та дефектов по третьей головке, разбросаны по всем зонам, так вот если перенести g в p и после пересчитать транслятор, то при записи, на последнем проценте и произвольным образом на второй половине диска, диск перезагружался. А если пересчитать транслятор игнорируя g-lit, но оставив его, получается заводской транслятор и накопленный за время работы g-list, то диск начинает вести себя абсолютно нормально. Видимо перенос работает как-то криво что-то не учитывает.

Всего записей: 91 | Зарегистр. 13-02-2006 | Отправлено: 17:03 31-10-2025 | Исправлено: shlang, 03:47 02-11-2025

gap5 Advanced Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Подскажите, WUS721208BLE604 - Hybrid SMR?
	Всего записей: 1097 \| Зарегистр. 30-05-2006 \| Отправлено: 11:38 02-11-2025

Smyg1 Gold Member	Редактировать \| Профиль \| Сообщение \| ICQ \| Цитировать \| Сообщить модератору Avalon RP ? модуль 190 у него есть, но он статический... т.е. это псевдо CMR
	Всего записей: 6412 \| Зарегистр. 03-10-2006 \| Отправлено: 18:36 02-11-2025 \| Исправлено: Smyg1, 18:39 02-11-2025

gap5

Advanced Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Avalon RP

Вроде как Vela-A1, емкость 2ТБ на пластину, а не 1.6ТБ, отсюда вывод о скрытом SMR.

Всего записей: 1097 | Зарегистр. 30-05-2006 | Отправлено: 18:51 02-11-2025

Rozik

Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Вроде как Vela-A1, емкость 2ТБ на пластину, а не 1.6ТБ, отсюда вывод о скрытом SMR.

В Victoria wdidle3 получается регулировать?

----------
Буратино, ты сам себе враг

Всего записей: 362 | Зарегистр. 05-09-2001 | Отправлено: 19:08 02-11-2025

PussWithOutBoots

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

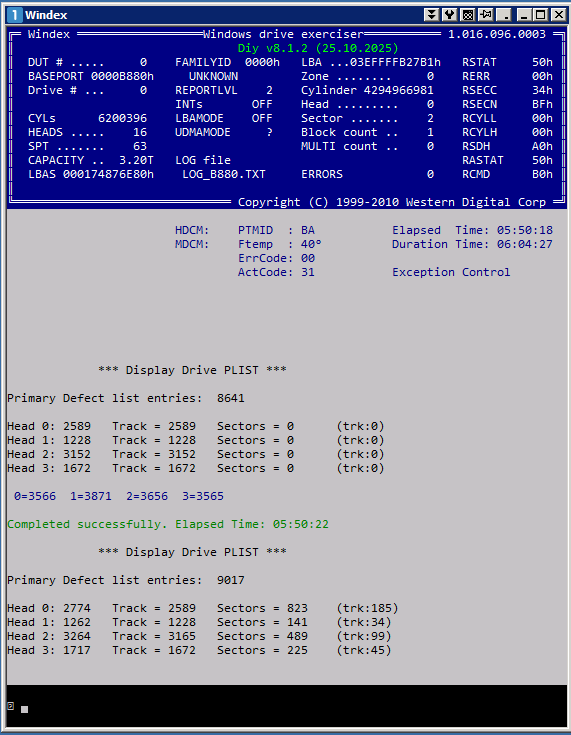

Собственно вот в чём будет заключаться разница между DIY текущим и DIY следующих релизов.
Когда мы подберём константы на многие диски качество результатата на выходе заметно вырастет.

Стандартный тест чтения (текущий релиз)
xf 0xba,1,0x1619,0,0,0x8,0xC,0,0,0,0,0,1,0,1,0,0,0;msf

VS

Настроенный под каждое семейство тест чтения (будущий релиз).
Для APOLLO:
xf 0xba,1,0x1619,0,0,0x4040000,0xC,0,0,0,0,0,1,0,1,0,0,0;msf

Всего записей: 535 | Зарегистр. 03-09-2024 | Отправлено: 05:57 03-11-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

gap5
Вроде как Vela-A1, емкость 2ТБ на пластину, а не 1.6ТБ, отсюда вывод о скрытом SMR.

2Тб только на следующем семействе

Цитата:

VELA-X1

WUS721212BLE604
WUS721212BLE6L4
WUS721210BLE604
WUS721210BLE6L4
WD120NULL-03CGPB0

(CCF CCG CCH CCL CCN CCY CDA CGP CHA CHM CHN CHR CHS CNV CNW CPH CPL)

Area Density 2000000MB per platter * 6 = 12,0Tb

Цитата:

VELA-A1

WUS721208BLE604
WUS721208BLE6L4
WUS721206BLE604
WUS721206BLE6L4
WUS721204BLE604
WUS721204BLE6L4
WD8002PURP-85C9JY0
WD8002FZBX-00C9HA0
WD6005FFBX-68CASN0

(C9JY, C9F, C9H, CAJ, CAK, CAS, CAU, CBC, CBJ, CBL, CGK, CGU, CHJ, CHL, CHP)

Area Density 2000300MB per platter * 4 = 8,0Tb

Цитата:

AVALONRP

WD80EAAZ-00BXBB0
WD80EDAZ-11CEWB0
WD80EFPX-68C4ZN0
WD85PURZ-85C4WY0

(BXB, BYN, C2E, C4W, C4Z, CEW, CFH)

Area Density 2000300MB per platter * 4 = 8,0Tb

Цитата:

AVALONC5

WD84PURZ-85B2YY0
WD84PURU-64B5AY0
WD84EJRX-89B2TY0
WD80EMZZ-11B4FB0
WD80EFZZ-68BTXN0
WD62PURZ-85B3AY0
WD62PURX-64B2MY0
WD60EFZX-68B3FN0

(B2K,B2M,B2N,B2S,B2T,B2V,B2Y,B3A,B3C,B3F,B3M,B4C,B4E,B4F,B4H,B5A,BKL,BTX)

Area Density 1602600MB per platter * 5 = 8,0Tb

Всего записей: 6412 | Зарегистр. 03-10-2006 | Отправлено: 10:11 03-11-2025 | Исправлено: Smyg1, 18:35 03-11-2025
