    roger9



    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Здравствуйте !
    BolenB
    Спасибо за комментарий !


    То же интересует, как вот реализовать:
    да и возможно ли ?

    как вытянуть с логов последний тест и запустить TREX с него ?

    частенько комп перезагружается из-за статики - зима. много шерстяных и синтетических вещей. Может перегрузиться просто когда рядом прохожу. Статику снимаю на батарею, но не всегда помогает




    Цитата:
    Работал комп - шел, скажем TPI тест. дошел до половины и комп перезагрузился случайно.

    как начать этот тест и последующие грубо говоря с теста TPI но не с самого начала всего sfall


    куда мне лезть и что править чтобы Дино насиловал последовательность с последнего теста а не сначала  ?




    Всего записей: 138 | Зарегистр. 14-03-2016 | Отправлено: 19:39 01-02-2026 | Исправлено: roger9, 20:01 01-02-2026
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    ага, и что бы еще кофе в постель TREX приносил...

    Всего записей: 6449 | Зарегистр. 03-10-2006 | Отправлено: 20:32 01-02-2026
    opossumets

    Newbie
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Плачем по разрушенному храму удобнейшей ARCO секвенции Wdmarvel,
    хотя Дино, конечно, чинит диски более филигранно. Тут спору ноль


    Цитата:
    ага, и что бы еще кофе в постель TREX приносил...


    Всего записей: 9 | Зарегистр. 31-01-2026 | Отправлено: 22:14 01-02-2026 | Исправлено: opossumets, 03:38 02-02-2026
    javajar

    Newbie
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    как вытянуть с логов последний тест и запустить TREX с него ?


    Говорят, что необходимо инициализировать соответствующие модули, после чего система сможет запуститься. Я извлек заводской технологический процесс, который начинается с 3307, но запуск не увенчался успехом.



    Всего записей: 11 | Зарегистр. 05-01-2025 | Отправлено: 11:16 02-02-2026 | Исправлено: javajar, 11:25 02-02-2026
    sandy_t

    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    Цитата:
    sandy_t
       пытался прогнать через последний выложенный здесь релиз трекса трех головый APOLLOCR.
    Первая проблема - в единственном имеющемся пакете по дефолту только две головы, поэтому был подсунут родной модуль 0A.
    Тесты благополучно проходят включительно до Mini Ibi, но на загрузке CF1 вылезает ошибка.
    На данном семействе трекс вообще идет?


    ради искусства разобрал пакет на модули
    TREX_FW_rev_20\3.5\APOLLOCR\011DH\
    и сделал из него же заново пакет...

    не работает, хотя и грузится:

    Цитата:
    ======  Set DCM: 1  ======

     Set DCM:

    0x0001 SCT_INVALID_FUNCTION_CODE


    Log...

    судя по

    Цитата:
    ======  Mini Ibi Testing:[DF,1]  ======
     PTM Extended Error = 0x53DD (DISK_SERVO_WRT_FLT_BAD_PARITY_DETECTED_ERROR)

    голова 02 - дохлая...


    Перезапустили все заново, но вместо использования родного 0A от диска лабой была выставлена карта 01234 в дефолтном пзу.
    И отключены 0 и 4 головы. Теперь тесты отваливаются на Full Write WRRO.
    Попробовали на другом аналогичном с тем же результатом.
    Первый Подробнее...
    Второй Подробнее...


    Всего записей: 177 | Зарегистр. 04-01-2013 | Отправлено: 11:25 02-02-2026 | Исправлено: sandy_t, 11:29 02-02-2026
    BolenB



    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    sandy_t

    Цитата:
     Теперь тесты отваливаются на Full Write WRRO.
    Попробовали на другом аналогичном с тем же результатом.
    Первый Подробнее...
    Второй Подробнее...

    Стандартный баг ApolloCR.
    Еще он "любит" зависать после ClrSmart (передерг питания помогает).
    На нем нельзя запускать Full Zero Read-WRRO Testing:[B2,7] (после него портится какой-то модуль в служебке).

    Если бы кто нибудь слил служебку после  [B2,3] (перед [B2,7]) и сразу после [B2,7], то может бы и пофиксил.

    Эх, мечты, мечты....

    Всего записей: 906 | Зарегистр. 22-12-2003 | Отправлено: 12:12 02-02-2026 | Исправлено: BolenB, 12:18 02-02-2026
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    у ApolloCR часто запилы...

    вот, пробовал запустить по головам 3 и 4



    он же, по головам 3 и 5




    Цитата:
    ======  TAKO PTM Testing:[2420,1,90,200000]  ======

    Extended Error         = 0x72BF ARCO_Error_Failed_to_read_module???
    Secondary Error        = 0xE61F
    PST Extended Error     = 0x72BF ARCO_Error_Failed_to_read_module???
    PTM Extended Error     = 0x3746 FM_ERR_FILE_NOT_FOUND_IN_ANY_DIR
    Host GEC               = 0x4D0C45BF
    Drive Principal GEC    = 0x0
    Drive Supplemental GEC = 0x490000FF
    Error Head [0] !!!!!... Elapsed Time: 00:00:35.  Total: 01:06:33

    Format_version            =  0x0300
    Max_fmt_LBAs              =  0x6EC3F7C0 ( 1858336704) -  951GB
    Target_max_fmt_LBAs       =  0x5D26CEAF ( 1562824367) -  800GB
    HQ_max_fmt_LBAs           =  0x6EC3F7C0 ( 1858336704) -  951GB

    Head = 0    Max_LBA = 0x6EC3F7C0 (1858336704) -  951GB

    All head is bad,Test of end!




    Apollo CR не умеют одноголовыми быть?

    Всего записей: 6449 | Зарегистр. 03-10-2006 | Отправлено: 12:20 02-02-2026 | Исправлено: Smyg1, 12:30 02-02-2026
    ktulhu2508

    Newbie
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    MantisPL-RE Mini Arco Testing c4 ждет прогрева? Время идет, счетчики по головам - 0
    Отвалилась запись

    Всего записей: 31 | Зарегистр. 08-12-2015 | Отправлено: 16:42 02-02-2026 | Исправлено: ktulhu2508, 16:06 03-02-2026
    opossumets

    Newbie
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

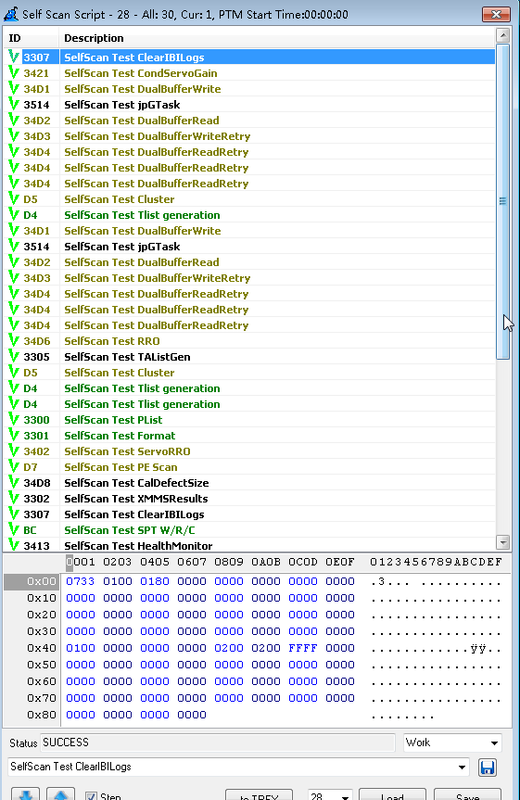

    Ув, Кувшинчик с Джа ))), скажите а что это у вас на картинке такая за скрипт машина и как бы ее скачать


    Цитата:
    говорят, что необходимо инициализировать соответствующие модули, после чего система сможет запуститься. Я извлек заводской технологический процесс, который начинается с 3307, но запуск не увенчался успехом.


    Всего записей: 9 | Зарегистр. 31-01-2026 | Отправлено: 18:55 02-02-2026 | Исправлено: opossumets, 18:55 02-02-2026
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    WD Script Editor в шапке темы...

    Всего записей: 6449 | Зарегистр. 03-10-2006 | Отправлено: 22:42 02-02-2026
    Normal61



    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Здравствуйте.
    Что за семейства у этих дисков, лоченные ли платы и вари, короче рекс потянет или нет?
    https://pixsafe.online/i/aSFqZ

    Всего записей: 937 | Зарегистр. 24-01-2019 | Отправлено: 10:37 03-02-2026
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    WD40EZAX-00C8UB0=Venice RP2LP

    это новые веники, псевдо CMR, лоченные...



    WD84PURZ-85B2YY0 = 'Avalon C5'

    этот wd - нелоченный... но на родной служебке TREX не работает...



    WD101EFBX-68B0AN0=VELA-AX

    10Тб - это уже не WD - это новые HGST CCB

    Всего записей: 6449 | Зарегистр. 03-10-2006 | Отправлено: 10:52 03-02-2026 | Исправлено: Smyg1, 12:03 03-02-2026
    Normal61



    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Smyg1 большое спасибо.
    WD Family Search не планируется обновить?

    Всего записей: 937 | Зарегистр. 24-01-2019 | Отправлено: 11:03 03-02-2026 | Исправлено: Normal61, 11:07 03-02-2026
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    из свежих нелоченные только 'Carmel RP2L' C4T,C5HY,C5J,C5L,C5S,C5X,C8M

    WD11PURZ-85C5HY0
    WD20EARZ-00C5XB0
    WD20EFPX-68C4TN0
    WD23PURZ-85C5HY0

    TREX не работает..




    Цитата:
    Normal61
    WD Family Search не планируется обновить?

    не интересно.

    в модуле 115 все эти буквы перечислены...

    'Avalon C5'  = B2K,B2MY,B2N,B2S,B2T,B2V,B2YY,B3A,B3C,B3F,B3M,B4C,B4E,B4F,B4H,B5A,BKL,BTX

    Всего записей: 6449 | Зарегистр. 03-10-2006 | Отправлено: 11:14 03-02-2026 | Исправлено: Smyg1, 11:33 03-02-2026
    javajar

    Newbie
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору


    Код:

    Used Diy_fix_8.0

    Current FW Rev =   02.1VE   HeadDCM = 9   MediaDCM = W

     Max Head= 6   User Head= 6   Head Map[0x3F]: 0 1 2 3 4 5

    Choice of family: APOLLO

    Use Current HeadDCM = 9   MediaDCM = W

    Choice  FW Rev   = 0002001V

     Max Head= 6   User Head= 6
     Use head Map [0x3F]: 0 1 2 3 4 5
    ======  Mini Arco Testing:[2401,1,44,19,9,W]  ======

     0=3

    Test Fail!!!
    Extended Error Code = 0x7286 (ARCO_Error_Incompatible_VSC_Firmware_version)
     PTM Extended Error = 0x3737 (Error Code not defined)
    Elapsed Time: 00:00:31

    **** Warning ****
    Head 0 Error!!

     Max Head= 6   User Head= 5   Head Map[0x3E]: 1 2 3 4 5

    Erasing Flash......
    Writing Flash .....
    Write flash Ok!

    С данной ошибкой ранее не приходилось сталкиваться. Подскажите, пожалуйста, что это за проблема?

    Всего записей: 11 | Зарегистр. 05-01-2025 | Отправлено: 17:01 03-02-2026 | Исправлено: javajar, 17:02 03-02-2026
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    а на APOLLO  не было проблем с ARCO...

    это просто FW не подходит к железу...

    Вы, какой запускали?

    пробуйте остальные пакеты...


    Цитата:
    0215E
    0215E-2
    021NE
    021QE
    021QE-2
    021WE
    021WE-2
    021WE-3
    021WE-4
    021WE-5
    Combo 0215E with 021WE C5
    DYG7P


    Всего записей: 6449 | Зарегистр. 03-10-2006 | Отправлено: 17:39 03-02-2026 | Исправлено: Smyg1, 17:44 03-02-2026
    opossumets

    Newbie
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Подробнее...

     По поводу Дино и TresXLB2

    Итак,
    TresXLB2
    древний китайский диск, уже перетрексенный китайцами Nicotisом
    (досталось дохлых несколько штук таких с неродными наклейками) При попытке грузить оверлеи, 11, 80,1b - уходил в busy
    fw на плате была 04.49H вроде так
    в-общем, какая-то 04.XXX
    Дину удалось запустить на нем на 05.50H пакете/fw

    ПЗУ на плате 256 мег

    Плата 800039 rev p1

    Дало плотность аж 750 гб на 1 тб дохлом диске
    сейчас проходит Arco Search Target Testing
    12 часов уже идет общий ARCO от начала

    пробуйте именно эту fw в первую очередь

    как прогонит полностью ARCO - выложу отчетный log

    ЗЫ: Никто не подскажет где взять этот Windex ? какие-то кусочки от него лежат в папке с Дино , а самого exe нету
    Хочу попробовать пакеты по инструкции собирать из fw дисков

    пошарил по инету - какая то старая ссылка на гугл диск есть - но там ничего скачать не дают

    на ютуб народ наш показывает как и что делать с этим windex - но комменты закрыты и ссылок нет...
     [/more] [/more] [/more] [/more]

    Всего записей: 9 | Зарегистр. 31-01-2026 | Отправлено: 20:47 03-02-2026 | Исправлено: opossumets, 21:07 03-02-2026
    javajar

    Newbie
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    [пробуйте остальные пакеты...


    Все пакеты уже пробовал: miniARCO ругается на ошибку 7286, а прошивка DYG7P вообще записывает плату в «кирпич».
    Я вытащил прошивку, возможно, это пригодится.     FW >>>  Ссылка<<<

    Всего записей: 11 | Зарегистр. 05-01-2025 | Отправлено: 22:32 03-02-2026 | Исправлено: javajar, 22:37 03-02-2026
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

    Цитата:
    javajar
    Я вытащил прошивку, возможно, это пригодится FW

    в Вашем ресурсе неправильно прочитан модуль 04:

    ID:0004 - DirSize<>FileSize:392D6<>FFFF

    вот пакет из Вашей прошивки:

    https://dropmefiles.com/V0xkh

    Всего записей: 6449 | Зарегистр. 03-10-2006 | Отправлено: 09:45 04-02-2026
    javajar

    Newbie
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    вот пакет из Вашей прошивки


    Большое спасибо, всё равно выходит ошибка 7286 — похоже, это аппаратная проблема.
    После отключения первых двух головок процесс 2401 проходит успешно.

                 <><><><><><><><><> TouchDown 0x2403 <><><><><><><><><>



    Test Fail.............Error Code=(0x722E)
    Error Head [00] !!!!!.........Time: 00:05:20 00=164  01=150

    Close Head: [01]

     Max Head= 6   User Head= 3   Head Map[0x1C]: 02 03 04

    К сожалению, это плохая новость.

    Всего записей: 11 | Зарегистр. 05-01-2025 | Отправлено: 12:39 04-02-2026 | Исправлено: javajar, 13:39 04-02-2026
    Открыть новую тему     Написать ответ в эту тему

    Страницы: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95

    Компьютерный форум Ru.Board » Hardware » Магнитные носители информации » Ремонт накопителей WD (Western Digital). Часть XI


    Реклама на форуме Ru.Board.

    Powered by Ikonboard "v2.1.7b" © 2000 Ikonboard.com
    Modified by Ru.Board
    © Ru.B0ard 2000-2026

    LiteCoin: LgY72v35StJhV2xbt8CpxbQ9gFY6jwZ67r

    Рейтинг.ru
