vertex4

Moderator

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Самое главное правило ремонтника

Коды ошибок WD || Коды ошибок WD Обновлено 18.01.2013
Ссылки на файловые ресурсы
"Лампочки" ATA терминала
Разное (статьи, описания, информация с форумов)
Western Digital ACRONYMS

FAQ по действиям с накопителями WD
Порядок загрузки модулей варью накопителя
PST-mode
Для Любителей чистить RELO, P и G листы
Определение нужной версии оверлея
Ошибка чтения -1 (-256) трека по 0 (1) голове, статус - DISK_DAM_ERROR
Ошибка чтения модуля ID04, статус - RSC_ALLOCATION_NO_CONTI_BUFFER (Модуль ID04 прочитан посекторно)
Отключение 0 головы на Mariner от Cartmann
Восстановление транслятора без РС3000 от Kickman

подробнее
Инструкция по скрытию бэдов сканом по логике
Неудачно отключились головки, возвращение диска в исходное состояние
Способы перевести HDD в SAFEMODE ("безопасный" режим)

Расшифровка ошибок в программе WDMarvel
WDMarvel 2.3 beta, WDMarvel 4.04, WDMarvel Plus 4.3.4, WDMarvel 4.35
WD Defects Viewer WD Defects Viewer V2
WD SMART Editor
WD F-List Editor
WD Script Editor
HDD FW Updater
Def_WD
Немного, о стуктурах Firmware, модулях WD-MARVELL
PListEdit WD70xx & Marvell
WD Family Search.xls
TREX файлы в пакетах [?] индикатор активности
WD SS Scripts
SeDiv Demo
WDC Based
Отключение обработки ошибок
Решения slow fix
WD UART
Nazyura WD tools
WD SSHD drives
DRT
WD MyBook encrypted hard drive decryption
WDRepairTools
WDR
Скрипты для программ

Важно! Инструкция по чистке контактов на плате HDD

Как это сделано..
How to disable the 3.3v pin on Western Digital USB White Label Drives
Новый 12ГБ диск не работает - тут ответ почему и что делать. Подробно почему может быть нужно удалить 3,3V из SATA коннектора
что есть #
hddoracle.com
Индикатор состояния HDD
HDD: Служебки, ПЗУ, модули, лоадеры, firmware, flash
Data Lifeguard Diagnostic
Гарантийное обслуживание и RMA
Firmware Updates Western Digital

Темы по проблемам логического ремонта разделов HDD и подъёма информации:
Восстановление разделов и информации на HDD
Железные проблемы с HDD (диском, хардом, веником
S.M.A.R.T.

Офтопик на поболтать на HDD темы
ATA-Terminal
Магнитный флейм
Бизнес-вопросы сферы восстановления данных и ремонта HDD

Предыдущие части

Всего записей: 10409 | Зарегистр. 29-01-2006 | Отправлено: 14:32 17-12-2024 | Исправлено: Smyg1, 09:53 24-07-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

Normal61
А нет ли какой таблицы у кого на каких семействах какие стоят платы?

WDMarvel » WDMarvel Forum » Соответствие номеров PCB - RN - Семейству HDD

Цитата:

0058=2060-701335-005
0063=2060-701335-005
006F=2060-701393-002
0078=2060-701450-011
007D=2060-701477-002
007F=2060-701444-004
0081=2060-701477-002
0090=2060-701444-004
0091=2060-701552-003
0092=2060-701537-002
0095=2060-771477-002
0096=2060-701474-002
009B=2060-701477-002
009D=2060-701590-000
009E=2060-701499-003
009F=2060-701537-000
00A0=2060-701567-000
00AB=2060-701537-004
00AC=2060-701567-000
00B1=2060-701590-000
00B4=2060-701537-004
00B6=2060-701578-001
00B8=2060-771577-001
00B9=2060-771577-001
00BA=2060-701590-000
00C3=2060-771624-001
00C6=2060-701640-000
00C8=2060-701590-000
00CB=2060-771590-001
00CE=2060-771640-003
00D3=2060-771672-001
00D5=2060-701590-001
00D9=2060-701640-001
00DB=2060-701640-002
00DF=2060-701640/1642
00E2=2060-701640-002
00E2=2060-771640-002
00E3=2060-771642-001
00E5=2061-771672-004
00E6=2060-771702-001
00E8=2060-771823-000
00EC=2060-701640-002
00ED=2006-701574-001
010D=2060-771698-002
010E=2060-771624-003
0110=2060-771642-003
011E=2061-771714-002
011F=2060-771672-004
0122=2060-771702-001
0125=2060-771640-003
012D=2060-771820-000
0133=2060-771698-002
013E=2060-771629-006
0148=2060-771698-004
015F=2060-771822-002
0161=2060-771824-006
0162=2060-771824-003
0167=2060-771820-000
016F=2061-771829-003
0177=2060-771852-004
0179=2060-771640-003
018E=2060-771945-001
01F3=2060-771959-000
0203=2060-771933-000
0203=2060-771960-000
0206=2060-771945-001

Всего записей: 6467 | Зарегистр. 03-10-2006 | Отправлено: 20:23 06-03-2026

suto22 Advanced Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Тогда к этому ещё и список из HEXa - Семейство. Красивая шпаргалка будет.
	Всего записей: 1134 \| Зарегистр. 10-09-2017 \| Отправлено: 20:50 06-03-2026

Advanced Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

На TresselB никогда не стояли 800039.

Странное дело, в руках диск WD10EZEX-00BN5A0 это ж TresselB, на этикетке RN800039 дата диска 09 JUN 2020.
Smyg1 спасибо.

Всего записей: 955 | Зарегистр. 24-01-2019 | Отправлено: 22:05 06-03-2026

rigeon Junior Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Normal61 На дисках WD10EZEX-00BBHA0 Tressels Ultra Lite написано 800039 (ПЗУ 256кб), а платы стоят 800068 (ПЗУ 1024кб). 800039 стоят на TresXLB2
	Всего записей: 122 \| Зарегистр. 08-01-2024 \| Отправлено: 22:15 06-03-2026 \| Исправлено: rigeon, 22:33 06-03-2026

Advanced Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

BBH

это не BN5

Всего записей: 955 | Зарегистр. 24-01-2019 | Отправлено: 22:29 06-03-2026

rigeon Junior Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Я не слепой. Написал о противоречии написанного и реально установленного.
	Всего записей: 122 \| Зарегистр. 08-01-2024 \| Отправлено: 22:36 06-03-2026 \| Исправлено: rigeon, 22:38 06-03-2026

Rozik

Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Normal61

Цитата:

Странное дело, в руках диск WD10EZEX-00BN5A0 это ж TresselB, на этикетке RN800039 дата диска 09 JUN 2020.

TresselB BN5A - 2013-2014 г. в.

----------
Буратино, ты сам себе враг

Всего записей: 367 | Зарегистр. 05-09-2001 | Отправлено: 22:59 06-03-2026

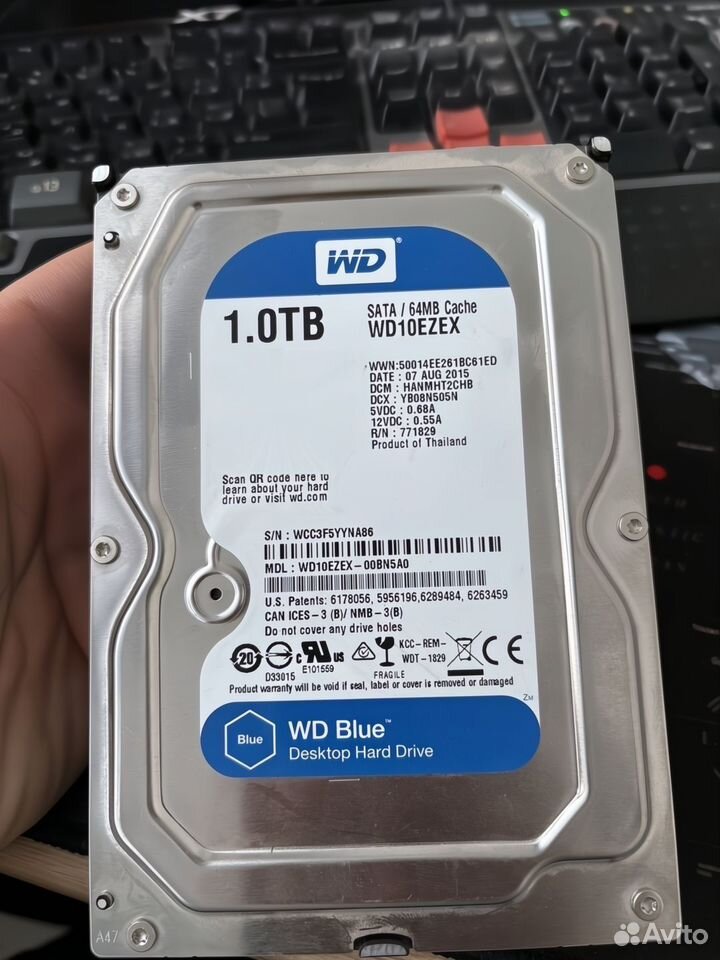

Normal61 Advanced Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Нашел в нете фото на BN5 а плата на нем 771829, а на моем 800039 https://50.img.avito.st/image/1/1.Rx0GgLa46_QwN2n5BLkvOEch6fK4IWniMCzp9rYp4_6w.duf0Zqa09tTYOrXOjOWl1b4ZQ2xxSb3kzYXFz1WSdCA
	Всего записей: 955 \| Зарегистр. 24-01-2019 \| Отправлено: 23:06 06-03-2026
