vertex4

Moderator
Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
Самое главное правило ремонтника [?]


Коды ошибок WD || Коды ошибок WD Обновлено 18.01.2013 [?]
Ссылки на файловые ресурсы  [?]
"Лампочки" ATA терминала [?]
Разное (статьи, описания, информация с форумов) [?]
Western Digital ACRONYMS [?]

FAQ по действиям с накопителями WD
Порядок загрузки модулей варью накопителя [?]
PST-mode [?]
Для Любителей чистить RELO, P и G листы [?]
Определение нужной версии оверлея [?]
Ошибка чтения -1 (-256) трека по 0 (1) голове, статус - DISK_DAM_ERROR [?]
Ошибка чтения модуля ID04, статус - RSC_ALLOCATION_NO_CONTI_BUFFER (Модуль ID04 прочитан посекторно) [?]
Отключение 0 головы на Mariner от Cartmann [?]
Восстановление транслятора без РС3000 от Kickman [?]
  • подробнее [?]
    Инструкция по скрытию бэдов сканом по логике [?]
    Неудачно отключились головки, возвращение диска в исходное состояние [?]
    Способы перевести HDD в SAFEMODE ("безопасный" режим)

    Расшифровка ошибок в программе WDMarvel [?]
    WDMarvel 2.3 beta, WDMarvel 4.04, WDMarvel Plus 4.3.4, WDMarvel 4.35
    WD Defects Viewer WD Defects Viewer V2
    WD SMART Editor
    WD F-List Editor
    WD Script Editor
    HDD FW Updater
    Def_WD [?]
    Немного, о стуктурах Firmware, модулях WD-MARVELL
    PListEdit WD70xx & Marvell
    WD Family Search.xls
    TREX [?] файлы в пакетах [?] [?] индикатор активности [?]
    WD SS Scripts [?]
    SeDiv Demo [?]
    WDC Based [?]
    Отключение обработки ошибок
    Решения slow fix [?]
    WD UART [?]
    Nazyura WD tools
    WD SSHD drives
    DRT [?]
    WD MyBook encrypted hard drive decryption [?]
    WDRepairTools [?]
    WDR [?]
    Скрипты для программ [?]
    Важно! Инструкция по чистке контактов на плате HDD [?]
    Как это сделано.. [?]
    How to disable the 3.3v pin on Western Digital USB White Label Drives
    Новый 12ГБ диск не работает - тут ответ почему и что делать. Подробно почему может быть нужно удалить 3,3V из SATA коннектора
    что есть # [?]
    hddoracle.com
    Индикатор состояния HDD [?]
    HDD: Служебки, ПЗУ, модули, лоадеры, firmware, flash [?]
    Data Lifeguard Diagnostic
    Гарантийное обслуживание и RMA
    Firmware Updates Western Digital [?]

    Темы по проблемам логического ремонта разделов HDD и подъёма информации:
    Восстановление разделов и информации на HDD [?]
    Железные проблемы с HDD (диском, хардом, веником [?]
    S.M.A.R.T. [?]
    Офтопик на поболтать на HDD темы
    ATA-Terminal [?]
    Магнитный флейм [?]
    Бизнес-вопросы сферы восстановления данных и ремонта HDD [?]
    Предыдущие части

  • Всего записей: 10404 | Зарегистр. 29-01-2006 | Отправлено: 14:32 17-12-2024 | Исправлено: Smyg1, 10:02 10-06-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Закомментил как в личке. Сейчас подберу мелкий диск.
    Хотя нет я ведь могу вывести диск на 34D1 один раз итд
    потом из менюшки запускать это же снова. те не делать всё с самого начала шесть раз.

    Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 09:51 14-01-2025 | Исправлено: PussWithOutBoots, 10:03 14-01-2025
    Dimitor

    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

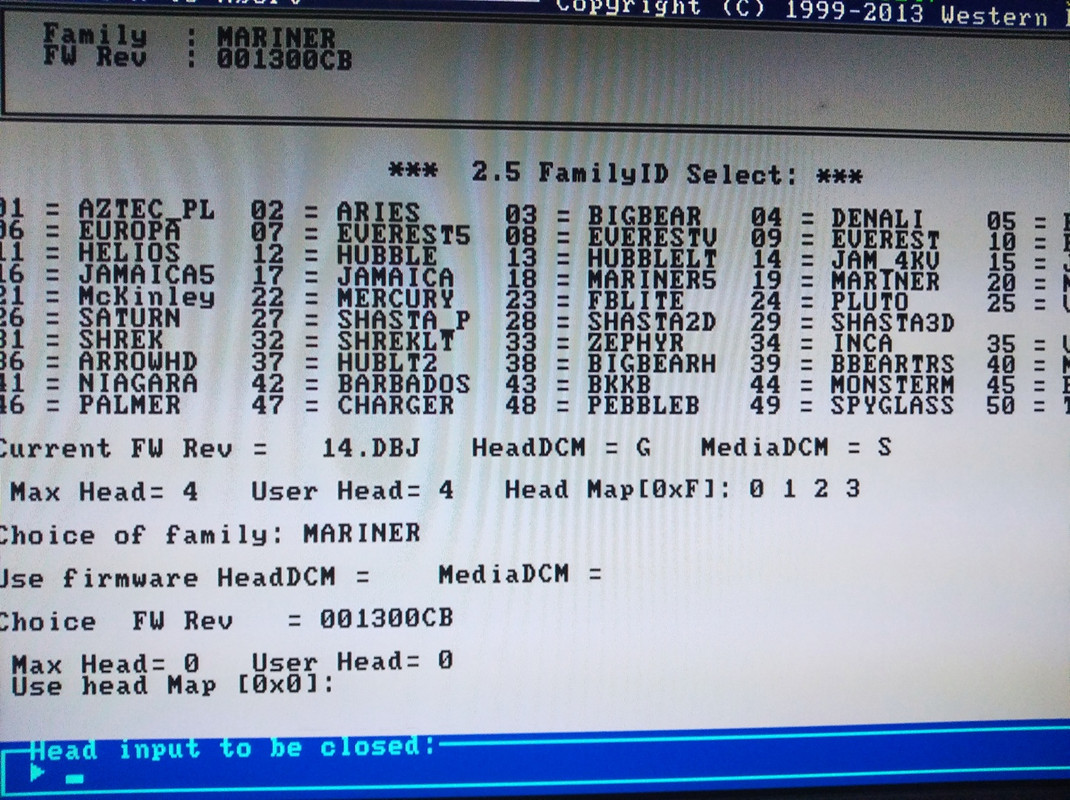

    В прошивке 2.5\MARINER\13CBJ нет карты голов и DCM, с этим можно что-то сделать или другой пакет пробовать?
    https://i.postimg.cc/0ycbNPsm/IMG-20250114-125739.jpg

    Смотрю другой пакет 13CHG, а там Head DCM Codes -> SAE TSS: G
    И чем отличается Head DCM Codes -> SAE 63: G от SAE TSS: G

    Семейство: Mariner (Royal)
    Модель: WD6400BEVT-22A0RT0
    F\W: 14.DBJ
    HeadDCM: G
    MediaDCM: S
    Процессор: 88i9045A1

    В прошивке 14.DBJ  Head DCM Codes -> SAE 63: G, пакет 13CHG мне не подойдёт?

    Добавлено:
    Из доступных пакетов:
    13.CBJ - 88i9045A1 WD6400    SAE 63: G
    13.CHG - 88i9045A1 WD6400    SAE TSS: G
    14.25H - 88i9045A1 WD5000    SAE 63: G
    13.0HG - 88i9045A1 WD5000    SAE TSS: G
    14.25Q - 88i9045A1 WD5000    -
    Очень подходит 13.CBJ, но там косяк с головами и DCM, в пакете 13.CHG Head DCM Codes  -> SAE TSS: G, в  пакете 14.25H размер будет как у WD5000.
    Можно как то добавить в 14.25H WD6400?

    Всего записей: 42 | Зарегистр. 16-12-2024 | Отправлено: 13:13 14-01-2025 | Исправлено: Dimitor, 13:20 14-01-2025
    MMST

    Newbie
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Есть диск WD Green на 4Тб. стоял в системе видеонаблюдения, наработка 23000 часов, включался 33 раза. Стал тупить, долго определяется в системе, в Виктории показывает медленное чтение, все сектора оранжевые. По смарту С5 (нестабильные сектора) 420 Raw. Сдуру в WDMarvel обнулил транслятор, смарт, P-List, G-list, Relo и кажется еще какие то листы, которые удалились вместе со smart. Теперь можно его как-то восстановить? Или в помойку? Victoria при проверке поверхности диска пишет Recalibration и на этом висит.

    Всего записей: 1 | Зарегистр. 14-01-2025 | Отправлено: 17:22 14-01-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

    Цитата:
    Dimitor
    в  пакете 14.25H размер будет как у WD5000.
    Можно как то добавить в 14.25H WD6400?



    WD F-List Editor в шапке...

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 17:50 14-01-2025
    Tenochtitlan



    Newbie
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Вы уже сталкивались с простым примером под кодовым названием Venice? WDC WD60EFAX-68SHWN0 PCB:2060-800077-003 REVP2
    SMR, имеет модуль 190. FW: 02.APT Головка: N Носитель: J
    У меня есть разблокированная печатная плата для него, сам жесткий диск делает довольно много ошибок при чтении. Если я добавляю дорожки в P-list, форматирование не выполняется, но если я объединяю g с p с некоторыми секторами, а не дорожками, форматирование выполняется успешно.
    Есть ли у кого-нибудь прошивка или пакет, которые я мог бы попробовать в качестве теста? Или какие-нибудь идеи? Есть модуль 04, в конце которого находится исполняемый файл PE для Windows, как это часто бывает с этими новыми жесткими дисками.

    Всего записей: 19 | Зарегистр. 30-10-2024 | Отправлено: 18:18 14-01-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Tenochtitlan

    На форуме лабы НИКТО не смог мне объяснить как осуществляется бэд блок менеджмент на диске WD с SMR. MAX он по сигейтам но ответил мне в личку как это происходит на сигейте SMR и там такие дебри что пипец. Так что с идеями будет думаю сложновато.

    Ну вот простейший вопрос казалось бы - а в P Листе это номера цилидров чего именно? Согласно патентов ВД есть зоны псевдо CMR и натуральный SMR. Как всё это сочетается?

    Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 18:33 14-01-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    у WD служба SMR - это нахлобучка поверх физикал-LBA...

    т.е. юзер-ЛБА - ленты это не треки, а просто диапазоны физикал-ЛБА...

    поэтому и дефект менеджмент и скан там самые обычные...

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 19:40 14-01-2025 | Исправлено: Smyg1, 22:14 14-01-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Не очень то понятно исходя из того что никакого однозначного соответствия между LBA и CHS там нет при динамическом T2. и получается что если сбросить транслятор то и бэд блоков нет?

    В тоже самое время области псевдо CMR вообще не адресуются с уровня LBA никак. Мы даже не можем узнать куда мы пишем сейчас в ленту или в кеш область.  Т.е. если у меня переназначение в Г листе как 1000й номер LBA заменить на резервный 1000001й то как всё это в динамике то рабтает. Получается у нас появляется 1 статичный адрес на ленте который статично заменён на 1 резервный сектор?

    Вот это всё можно пожевать немного подробнее? с момента того что серва дала сбой где то в какой то ленте на каком то секторе и что далее.

    Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 19:53 14-01-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    нет. на SMR сам Г-Лист 34 не используется...

    там специальный SMR-Г-Лист модуль 13А




    VENICE FW DCM [?]

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 20:52 14-01-2025 | Исправлено: Smyg1, 22:26 14-01-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Т.е короче говоря у нас сбои сервы привязаны к номеру ЛБА в памяти где они возникли. Этому сбойному ЛБА в памяти присваивается резервный ЛБА тоже в памяти. В непонятно какой ленте но явно через базу данных всех лент и проматривая уже переназначенное. Далее используя П лист переводим этот номер резервный ЛБА в ABA -> используя зонное распределение переводим в CHS -> уже после этого работает серва.

    Т.е мы один раз всё это провели и узнали где физически находится битый блок который соответствовал ЛБА номеру в памяти. и его запоминаем в SMR-G list? или что именно мы там запоминаем? Мы же не можем там ЛБА запоминать ибо они как минимум плавают относительно физических адресов.

    Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 22:32 14-01-2025 | Исправлено: PussWithOutBoots, 22:33 14-01-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    в 13А хранятся физикал-LBA а не CHS

    плавает только юзер-лба...

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 22:40 14-01-2025 | Исправлено: Smyg1, 22:41 14-01-2025
    Tenochtitlan



    Newbie
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Я не делал mini arco, не знаю, будет ли он вообще работать, но область SA в порядке. Я написал модули с помощью wdmarvel. Список емкости был заполнен, и набор dcm был успешным.

    wdmarvel жалуется, что отсутствуют параметры rwgap, tpi&headqual, full arco и т. д. И вы не можете проверить тесты. Какие файлы их содержат?
    В настоящее время работает TouchDown, изначально у head 0 было много плохих ошибок. Тест на h0 занял гораздо больше времени, я думаю, что я запущу его снова без h0. Я посмотрел на тот факт, что большинство параметров заполнены в trex. Если я поставлю чистую прошивку на жесткий диск и отредактирую скрипт, чтобы сразу запустить тесты, это сработает? Я знаю, что емкости будет недостаточно, но я хотел бы попробовать посмотреть, смогу ли я вообще что-нибудь из этого выжать. Smyg, если у вас есть какой-либо совместимый с trex пакет, можете ли вы отправить его мне? Или вы можете сделать пакет модулей, если я их отправлю?

    Добавлено:
    https://dropmefiles.com/21ZFu

    Всего записей: 19 | Зарегистр. 30-10-2024 | Отправлено: 22:55 14-01-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Extended Error         = 0x5251 DISK_CHANNEL_HEAD_SIZE_INIT_ERROR
    Secondary Error        = 0x0
    PST Extended Error     = 0x0
    PTM Extended Error     = 0x0
    Host GEC               = 0xFFFFFFFE
    Drive Principal GEC    = 0x5251 DISK_CHANNEL_HEAD_SIZE_INIT_ERROR
    Drive Supplemental GEC = 0x0
    Warning: Writing to RCMD, not RSTAT.

    ApolloCR - при добавлении головок это ошибка пакета или ошибка диска самого?

    Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 09:51 15-01-2025 | Исправлено: PussWithOutBoots, 09:52 15-01-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    DISK_CHANNEL_HEAD_SIZE_INIT_ERROR - это диск не видит головок совсем...

    может FW к железу не подходит...

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 10:14 15-01-2025
    TrueVoxDei

    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Парни, приветствую! Может кто-то видел и ткнет ссылочкой или поделится скриптом self-scan для Atlantis (Royl) (для справки, модель WD6400AAKS-22A7B2)? Смотрел в "Spildit WD SS Scripts Collection", не нашел. Или какой "совместимый" от похожего семейства (Royl)?

    Всего записей: 159 | Зарегистр. 30-09-2006 | Отправлено: 09:08 16-01-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    https://dropmefiles.com/pyEPt

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 09:31 16-01-2025
    Dimitor

    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Что за ошибка?
    https://i.postimg.cc/6q3bxvtQ/IMG-20250116-123107.jpg
    На тесте Full Zero Write-WRRO то же самое сыпало, либо что-то идёт не так, либо диск в плачевном состоянии.

    Smyg1

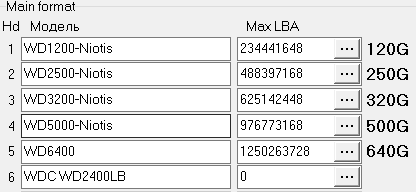

    Я же верно добавил строку для wd6400? Просто он её не использовал, при тесте опять на 500 гигов вышел. Или последние строки не используются, 5 и 6? Там в 5 строке было написано то же, что и в 6.
    https://i.postimg.cc/jj6RLGN7/2025-01-16-124127.png

    Всего записей: 42 | Зарегистр. 16-12-2024 | Отправлено: 12:48 16-01-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    ошибка сервы же...


    Цитата:
    Dimitor
    Я же верно добавил строку для wd6400?


    что значит "добавил строку" ?



    вообще то каждая строка для определенного количества головок...

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 13:01 16-01-2025 | Исправлено: Smyg1, 13:03 16-01-2025
    Dimitor

    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    вообще то каждая строка для определенного количества головок...

    Моя невнимательность, не сообразил. Премного благодарен.

    Цитата:
    ошибка сервы же...

    Ошибка сервы, что означает для диска, в помойку?

    Всего записей: 42 | Зарегистр. 16-12-2024 | Отправлено: 13:13 16-01-2025 | Исправлено: Dimitor, 13:14 16-01-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

    Цитата:
    Dimitor
    Ошибка сервы, что означает для диска, в помойку?

    или одна из головок дохлая...

    или запил по одной или нескольким головкам...

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 13:34 16-01-2025
