vertex4

Moderator

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Самое главное правило ремонтника [?]

Коды ошибок WD || Коды ошибок WD Обновлено 18.01.2013 [?]
Ссылки на файловые ресурсы [?]
"Лампочки" ATA терминала [?]
Разное (статьи, описания, информация с форумов) [?]
Western Digital ACRONYMS [?]

FAQ по действиям с накопителями WD
Порядок загрузки модулей варью накопителя [?]
PST-mode [?]
Для Любителей чистить RELO, P и G листы [?]
Определение нужной версии оверлея [?]
Ошибка чтения -1 (-256) трека по 0 (1) голове, статус - DISK_DAM_ERROR [?]
Ошибка чтения модуля ID04, статус - RSC_ALLOCATION_NO_CONTI_BUFFER (Модуль ID04 прочитан посекторно) [?]
Отключение 0 головы на Mariner от Cartmann [?]
Восстановление транслятора без РС3000 от Kickman [?]

подробнее [?]
Инструкция по скрытию бэдов сканом по логике [?]
Неудачно отключились головки, возвращение диска в исходное состояние [?]
Способы перевести HDD в SAFEMODE ("безопасный" режим)

Расшифровка ошибок в программе WDMarvel [?]
WDMarvel 2.3 beta, WDMarvel 4.04, WDMarvel Plus 4.3.4, WDMarvel 4.35
WD Defects Viewer WD Defects Viewer V2
WD SMART Editor
WD F-List Editor
WD Script Editor
HDD FW Updater
Def_WD [?]
Немного, о стуктурах Firmware, модулях WD-MARVELL
PListEdit WD70xx & Marvell
WD Family Search.xls
TREX [?] файлы в пакетах [?] [?] индикатор активности [?]
WD SS Scripts [?]
SeDiv Demo [?]
WDC Based [?]
Отключение обработки ошибок
Решения slow fix [?]
WD UART [?]
Nazyura WD tools
WD SSHD drives
DRT [?]
WD MyBook encrypted hard drive decryption [?]
WDRepairTools [?]
WDR [?]
Скрипты для программ [?]

Важно! Инструкция по чистке контактов на плате HDD [?]

Как это сделано.. [?]
How to disable the 3.3v pin on Western Digital USB White Label Drives
Новый 12ГБ диск не работает - тут ответ почему и что делать. Подробно почему может быть нужно удалить 3,3V из SATA коннектора
что есть # [?]
hddoracle.com
Индикатор состояния HDD [?]
HDD: Служебки, ПЗУ, модули, лоадеры, firmware, flash [?]
Data Lifeguard Diagnostic
Гарантийное обслуживание и RMA
Firmware Updates Western Digital [?]

Темы по проблемам логического ремонта разделов HDD и подъёма информации:
Восстановление разделов и информации на HDD [?]
Железные проблемы с HDD (диском, хардом, веником [?]
S.M.A.R.T. [?]

Офтопик на поболтать на HDD темы
ATA-Terminal [?]
Магнитный флейм [?]
Бизнес-вопросы сферы восстановления данных и ремонта HDD [?]

Предыдущие части

Всего записей: 10404 | Зарегистр. 29-01-2006 | Отправлено: 14:32 17-12-2024 | Исправлено: Smyg1, 10:02 10-06-2025

Dimitor

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Там фаб селфскан какой-то странный. С завода он такой что ли, непонятно?!

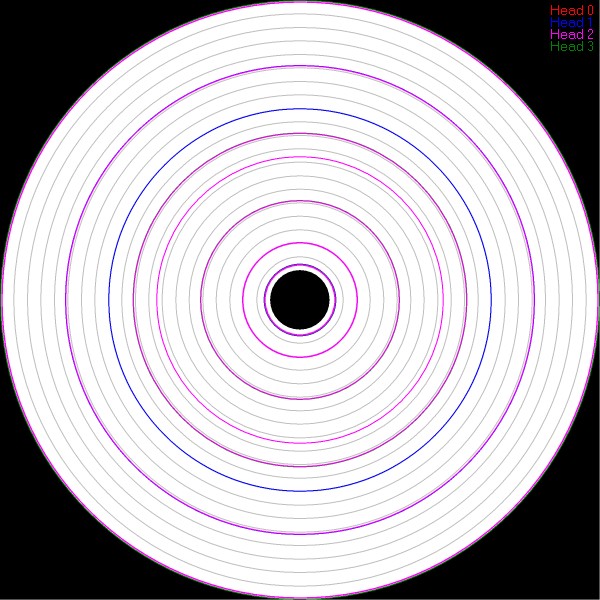

Фаб сектора, общая картина.
https://i.postimg.cc/RZWwwTVd/WD6400-BEVT.jpg

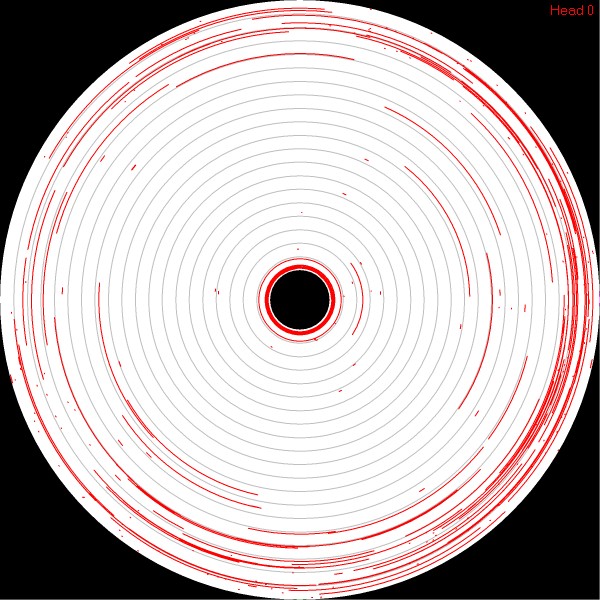

Фаб сектора Г.0
https://i.postimg.cc/L66t8pcr/WD6400-BEVT-0.jpg

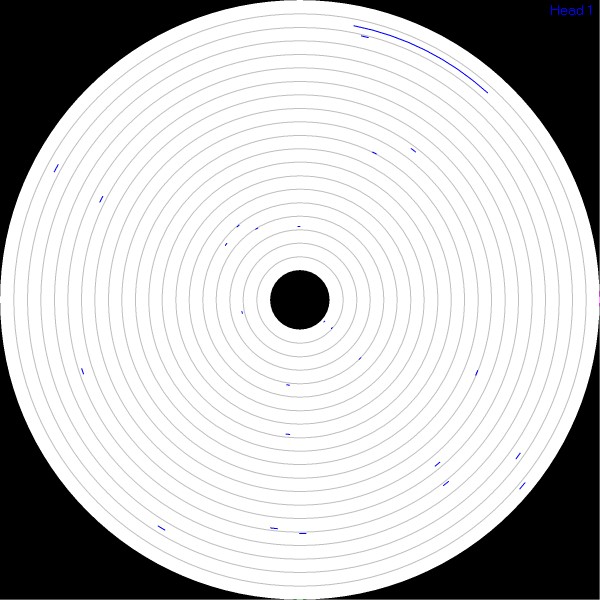

Фаб сектора Г.1
https://i.postimg.cc/gkSvw7dr/WD6400-BEVT-1.jpg

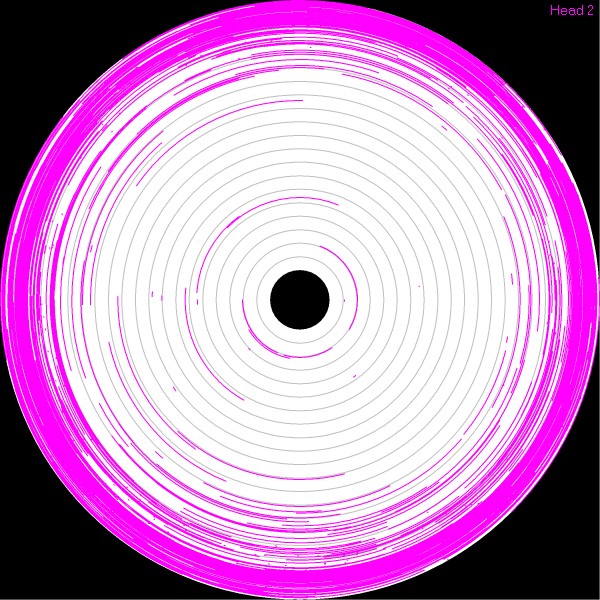

Фаб сектора Г.2
https://i.postimg.cc/d122LttK/WD6400-BEVT-2.jpg

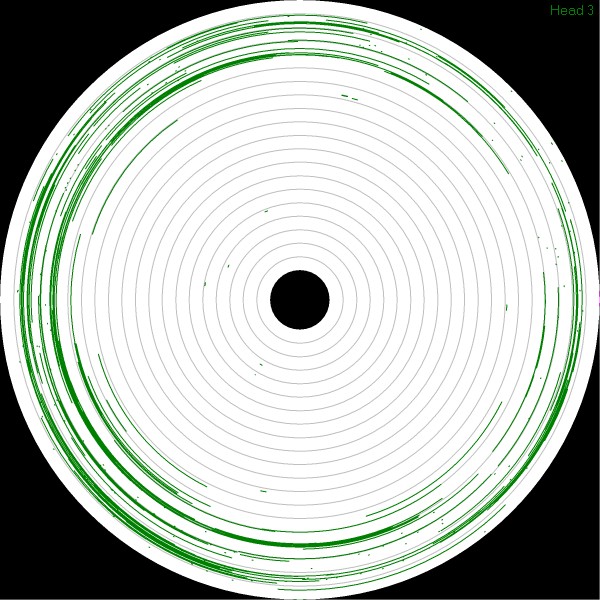

Фаб сектора Г.3
https://i.postimg.cc/NFbRkJHJ/WD6400-BEVT-3.jpg

Фаб.Треки
https://i.postimg.cc/3r9G6qk9/WD6400-BEVT.jpg

Ещё умудрились 640Gb вытянуть. Хотя... может там запас большой.

Добавлено:

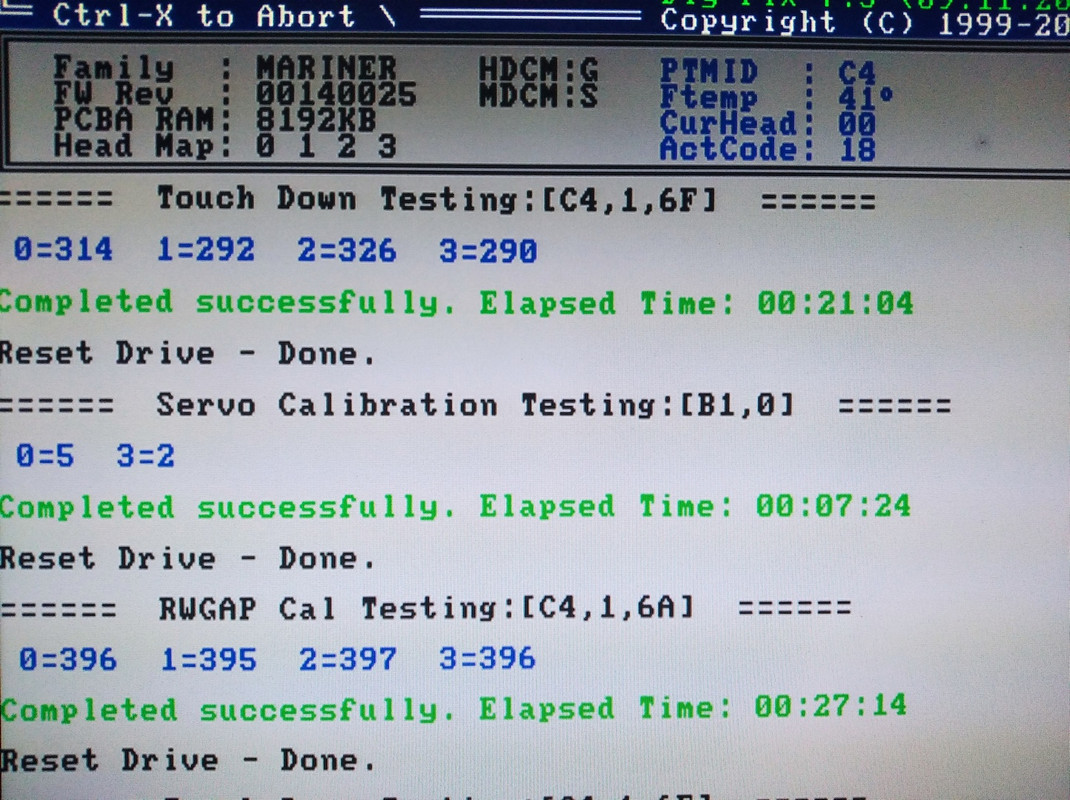

При калибровке сервопривода, тест проходит только 0 и 3 головы, а 1 и 2 не тестит, прошивка может не подходит?
https://i.postimg.cc/28pLJBmj/IMG-20250116-152438.jpg

Всего записей: 42 | Зарегистр. 16-12-2024 | Отправлено: 13:46 16-01-2025 | Исправлено: Dimitor, 15:27 16-01-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

Dimitor
При калибровке сервопривода, тест проходит только 0 и 3 головы, а 1 и 2 не тестит, прошивка может не подходит?

у маринера был огромный зоопарк прошивок и железа...
даже с разным физически количеством треков...
возможно стоит попробовать на родной FW...

Цитата:

Dimitor
Семейство: Mariner (Royal)
Модель: WD6400BEVT-22A0RT0
F\W: 14.DBJ
HeadDCM: G
MediaDCM: S
Процессор: 88i9045A1

у меня ни одного ресурса 14.DBJ нет...

на firmware.hddsurgery.com только 14.DBQ и 14.DBP, 14.DBL ...

Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 15:32 16-01-2025 | Исправлено: Smyg1, 16:48 16-01-2025

ZAZK Junior Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Smyg1 Скажите пожалуйста: строку if(type_AutoDepop==1) не нахожу( как то по другому теперь?
	Всего записей: 129 \| Зарегистр. 10-04-2023 \| Отправлено: 16:13 16-01-2025 \| Исправлено: ZAZK, 16:42 16-01-2025

Dimitor

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

на firmware.hddsurgery.com только 14.DBQ и 14.DBP...

Можно попробовать и эти. По процессорной части подходят:
14.DBP - 88i9045A1
14.DBQ - 88i9045A1
Если Вам не сложно выложить пак или там не для Trex, или его как-то нужно подготовить?

Всего записей: 42 | Зарегистр. 16-12-2024 | Отправлено: 16:15 16-01-2025

Smyg1 Gold Member	Редактировать \| Профиль \| Сообщение \| ICQ \| Цитировать \| Сообщить модератору вот последняя буква "J" как раз про совместимость FW... а что с родными 14.DBJ ? точка восстановления то есть?
	Всего записей: 6320 \| Зарегистр. 03-10-2006 \| Отправлено: 16:18 16-01-2025

Dimitor

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

ZAZK
В динозаврике отдельная строчка есть

Цитата:

SFALLD5 - Selftest All (D5_OFF) [полный тест без отключения голов; SELFSCAN + ARCO; D5_OFF не запускать (пропустить) тест D5,1; если места не будет хватать для ошибок в SA, то всё равно отключит головы]

Добавлено:

Цитата:

а что с родными 14.DBJ ?
точка восстановления то есть?

Конечно есть, первым делом сохранил всё, что можно было, очень долго сохранял, минут 15-30. Мне показалось это странным. На другом диске WD3200BEVT-22ZCT0 это было быстрее, минут за 5.

Всего записей: 42 | Зарегистр. 16-12-2024 | Отправлено: 16:20 16-01-2025 | Исправлено: Dimitor, 16:24 16-01-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

Dimitor
Конечно есть, первым делом сохранил всё, что можно было

ну так выложи... сделаем из нее...

Цитата:

ZAZK
Скажите пожалуйста: строку if(type_AutoDepop==1) не нахожу( как то по другому теперь?

это к BolenB вопросы...

Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 16:31 16-01-2025 | Исправлено: Smyg1, 16:36 16-01-2025

Dimitor

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

ну так выложи... сделаем из нее...

https://dropmefiles.com/Mpl3Y

Всего записей: 42 | Зарегистр. 16-12-2024 | Отправлено: 16:37 16-01-2025

Smyg1 Gold Member	Редактировать \| Профиль \| Сообщение \| ICQ \| Цитировать \| Сообщить модератору F\W: 14.DBJ
	Всего записей: 6320 \| Зарегистр. 03-10-2006 \| Отправлено: 16:46 16-01-2025 \| Исправлено: Smyg1, 09:56 17-01-2025

TrueVoxDei

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Smyg1

Благодарю!

Ещё вопрос, селф-тесты с включенными ARCO-тестами плотность на поляну пересчитывают, вроде так? Может на выходе и меньшая плотность (и объём диска) выйти?

Всего записей: 159 | Зарегистр. 30-09-2006 | Отправлено: 16:53 16-01-2025

Dimitor

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

F\W: 14.DBJ
https://dropmefiles.com/UvE06

Моё почтение и уважение! Огромное спасибо!

Всего записей: 42 | Зарегистр. 16-12-2024 | Отправлено: 16:55 16-01-2025

PussWithOutBoots Full Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору TrueVoxDei Эо происходит постоянно. Рембрандты на 5.6 тера при 10/10 тому пример. Скорость у них ниже чем у 6.0 при 10/10 понятно почему)
	Всего записей: 477 \| Зарегистр. 03-09-2024 \| Отправлено: 18:11 16-01-2025 \| Исправлено: PussWithOutBoots, 18:14 16-01-2025

Dimitor Junior Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Smyg1 Не пошло [?]
	Всего записей: 42 \| Зарегистр. 16-12-2024 \| Отправлено: 18:27 16-01-2025 \| Исправлено: Dimitor, 19:16 16-01-2025

TrueVoxDei

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Подскажите, что за ошибка FM_FILE_CANNOT_CREATE_ON_EXISTING_FILE ? Прогон селфтеста из 28_05.CTE_Good.

17.01.2025 0:08:49: Тест SelfScan Test ScanOTErase начат: 17.01.2025 0:08:49
17.01.2025 0:08:49: Ошибка: Head: 1 Track: -162 (0xFFFFFF5E) Err: FM_FILE_CANNOT_CREATE_ON_EXISTING_FILE
17.01.2025 0:08:51: Ошибка: Head: 1 Track: -159 (0xFFFFFF61) Err: FM_FILE_CANNOT_CREATE_ON_EXISTING_FILE
17.01.2025 0:08:51: Ошибка: Head: 1 Track: -157 (0xFFFFFF63) Err: FM_FILE_CANNOT_CREATE_ON_EXISTING_FILE
17.01.2025 0:08:52: Ошибка: Head: 1 Track: -155 (0xFFFFFF65) Err: FM_FILE_CANNOT_CREATE_ON_EXISTING_FILE

Всего записей: 159 | Зарегистр. 30-09-2006 | Отправлено: 19:12 16-01-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

Dimitor
Не пошло

Попробуй заменить СF1

Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 20:26 16-01-2025 | Исправлено: Smyg1, 09:56 17-01-2025

Tenochtitlan

Newbie

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Голова0 отрезана
WD60EFAX (Venice) TPI&HeadQual
Целевая емкость не была установлена на 1, вместо этого я установил ее на 3 (3000 ГБ), но в результате получилось вот это. (Я установил ее с помощью Trex)

Я запустил тест вручную с пользовательскими параметрами из записи wdmarvel selfscan, поскольку не было доступных параметров. Если я поместил текущее состояние прошивки в рабочую папку, она уже загрузит параметры теста HeadQual, поскольку она уже была запущена один раз.

Тест продолжался около 15 часов.

Drive config
Format version............................. = 0x300
DCM Selection.............................. = 1
cur_stroke................................. = 1
used_heads................................. = 5
phy_heads.................................. = 6
max_fmt_LBAs............................... = 10087618464 - 5164Gb
max_target_LBAs............................ = 0 - 0Gb
target_capacity............................ = 0
hq_capacity................................ = 1
max_HQ_LBAs................................ = 10087618464 - 5164Gb
final_capacity............................. = 1
zone_count................................. = 60

max_LBA_for_head_0......................... = 2046100896 - 1047Gb

max_LBA_for_head_1......................... = 1998363024 - 1023Gb

max_LBA_for_head_2......................... = 2046100896 - 1047Gb

max_LBA_for_head_3......................... = 1806745248 - 925Gb

max_LBA_for_head_4......................... = 2190308400 - 1121Gb

Всего записей: 19 | Зарегистр. 30-10-2024 | Отправлено: 22:17 16-01-2025 | Исправлено: Tenochtitlan, 22:19 16-01-2025

Dimitor

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Smyg1

Цитата:

Попробуй заменить СF1
https://dropmefiles.com/4DZ5y

еще...
https://dropmefiles.com/oxUGC

еще...
https://dropmefiles.com/d8rKy

Ни один из вариантов не подошёл [?]

Всего записей: 42 | Зарегистр. 16-12-2024 | Отправлено: 00:27 17-01-2025 | Исправлено: Dimitor, 00:38 17-01-2025

PussWithOutBoots

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

В тему 34D1 и D2. Заводской P лист. Как это вообще возможно?
я бы однозначно группировал ивместе с раздутием дефектов ибо шанс у всего этого добра посыпаться в таком виде считаю высокий.

Поставил в тест 4 WD60EFRX на полный скрипт с разными настройками 34D1/D2. Как сделается сравню c заводским листом.

Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 08:05 17-01-2025 | Исправлено: PussWithOutBoots, 10:49 17-01-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

Dimitor
Ни один из вариантов не подошёл

да, мой косяк...
давно на старые не делал...
забыл одну галочку отключить...
~~https://dropmefiles.com/8HdVQ~~
https://dropmefiles.com/Df05t

Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 08:59 17-01-2025 | Исправлено: Smyg1, 09:59 18-01-2025

Dimitor

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

да, мой косяк...
давно на старые не делал...
забыл одну галочку отключить...
https://dropmefiles.com/8HdVQ

На этот раз пошло дальше.

Мне тут BolenB ещё посоветовал воспользоваться AUTO_TREX_FIX_7.7_Final, ну я и попробовал на прошлом варианте пакета. Так там вместо того чтобы заново начинать скрипт, с первого теста на том месте, где возникала ошибка, он начинал делать запись и чтение SA, потом Format Unit. Я уж думал всё, сейчас будет диску..., увидел, что там было написано Reserved, я так понял, он тёр резервную область и форматировал потом и так по кругу. Подловил момент, когда он команду Reset Drive даёт, и прервал скрипт. На AUTO_TREX_FIX_7.5_Final он просто начинал тест заново.

Вот лог с AUTO_TREX_FIX_7.7_Final [?]
В логе, почему-то, не отображается как он делал формат, просто Zero all reserved cylinders.

Всего записей: 42 | Зарегистр. 16-12-2024 | Отправлено: 21:48 17-01-2025 | Исправлено: Dimitor, 22:56 17-01-2025

Открыть новую тему

Написать ответ в эту тему

Страницы: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67

Компьютерный форум Ru.Board » Hardware » Магнитные носители информации » Ремонт накопителей WD (Western Digital). Часть XI

Реклама на форуме Ru.Board.

Powered by Ikonboard "v2.1.7b" © 2000 Ikonboard.com
Modified by Ru.B0ard
© Ru.B0ard 2000-2025

BitCoin: 1NGG1chHtUvrtEqjeerQCKDMUi6S6CG4iC
