Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

97-2KP-192-1289-WCAVY0013912
https://dropmefiles.com/WBl85

Цитата:

Dimitor
Семейство: Mariner (Royal)
Модель : WD6400BEVT-22A0RT0
F\W : 14.DBJ
HeadDCM : G
MediaDCM : S
Процессор: 88i9045A1

Информация о комплектующих
Controller chip Vendor = 0
Controller chip rev = 63A1
MicroP Vendor = 0
MicroP Rev = 63A1
Channel Chip Vendor = 9
Channel chip Rev = 11
Preamp Vendor = 1
Preamp Rev = 3
Power IC vendor = 0
Power IC Rev = 1C = SH6601AF

а какой номер платы у него полный?

что то я не могу найти подходящего кролика для проверки...

на плате 2060-771672-001 REV P1 стоит 88i9045A1 + SH6601AD

на плате 2060-771672-004 REV A стоит 88i9045B0 + SH6601AF

Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 09:02 18-01-2025 | Исправлено: Smyg1, 11:52 19-01-2025

rigeon Junior Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Посмотрите пожалуйста лог, почему затык происходит? Заранее благодарен! посмотреть: [?]
	Всего записей: 67 \| Зарегистр. 08-01-2024 \| Отправлено: 15:37 18-01-2025 \| Исправлено: rigeon, 10:53 19-01-2025

Dymok

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Smyg1
В шапке редактор смарта зачем 5 версия, если версия 7 намного проще и удобнее.
Вообще обе в одном архиве положить можно.
Вчера сегодня правил смарт, без проблем, всё уже работает. Без секций проще и удобнее искать и править.

Всего записей: 514 | Зарегистр. 24-03-2022 | Отправлено: 16:20 18-01-2025

Sedin Silver Member	Редактировать \| Профиль \| Сообщение \| ICQ \| Цитировать \| Сообщить модератору де нафиг она никому ге нужна тебе ответил кто ни будь на влабе? кроме меня? а тут?... вот и весь "вопрос..."
	Всего записей: 4494 \| Зарегистр. 26-10-2005 \| Отправлено: 18:40 18-01-2025

TrueVoxDei

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Smyg1

Цитата:

Отправлено: 10:31 16-01-2025

Цитата:

https://dropmefiles.com/pyEPt

Вот результат. Для данного диска результат меня очень порадовал. Ранее не мог нормально пройти сел-скан (либо я что-то неправильно подбирал). С вашим комплектом всё отлично прошло. Викторию прогнал 4 раза - результаты аналогичные за эти прогоны. Раньше график был "дерганный", и даже под пару десятков зеленые сыпались, иногда красные выпадали (пытался загонять в plist, ремапить...).

Так же поднял WD20EADS-00R6B0-97.2K используя некоторые модули для восстановления. Совсем что-то плохо, тормозил, с чтением SA были проблемы... ошибки чтения были, пришлось повозиться. Диск стал вести себя уже более предсказуемо и стабильно определяться в системе и шустро реагировать на команды. Запустил скрипт https://dropmefiles.com/roVwh из папки DF4 Complete Original ARCO Script. Может посоветуете проверенный вариант скрипта или тот что запустил тоже хороший вариант?

Всего записей: 159 | Зарегистр. 30-09-2006 | Отправлено: 19:49 18-01-2025

Dimitor

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

а какой номер платы у него полный?

что то я не могу найти подходящего кролика для проверки...

на плате 2060-771672-001 REV P1 стоит 88i9045A1 + SH6601AD

на плате 2060-771672-004 REV A стоит 88i9045B0 + SH6601AF

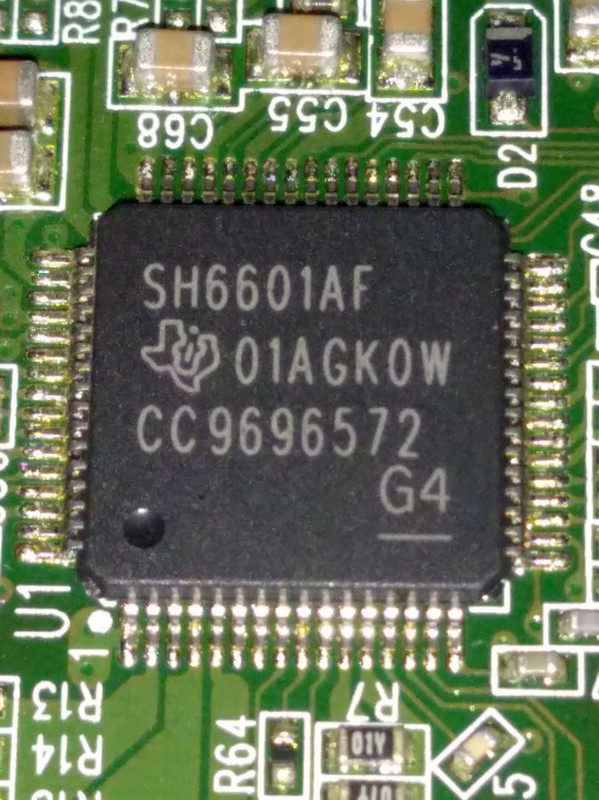

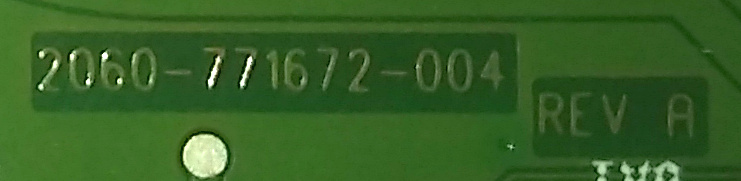

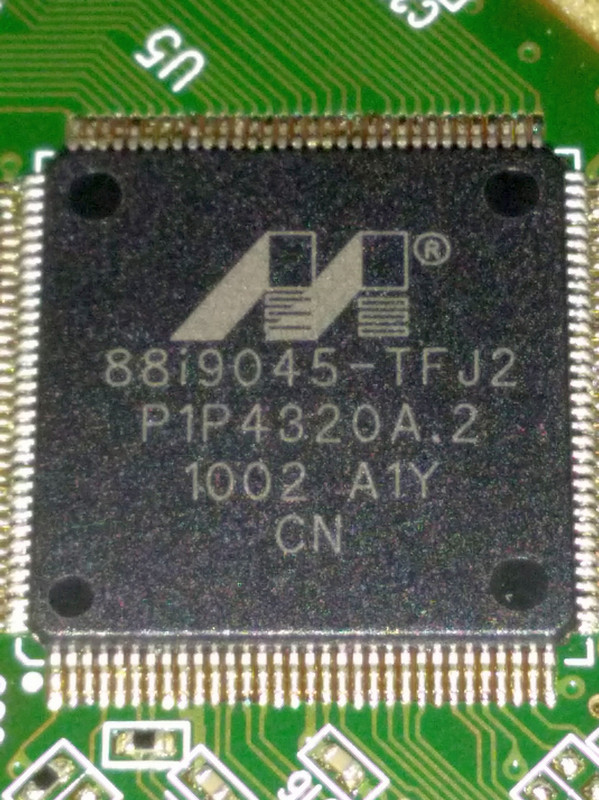

Разобрал, чтоб точно посмотреть.
Не совсем понимаю, где на проце написано он A1 или B0. По вашему описанию, вроде как, 88i9045B0.
По описанию в файле INFOCPU.TXT для 14.DBJ он как 88i9045A1.
https://i.postimg.cc/Kcw2zRhg/IMG-20250119-000704.jpg
https://i.postimg.cc/fTdh0DMq/IMG-20250119-000717.jpg
https://i.postimg.cc/rsL71tVh/IMG-20250113-132531.jpg

Всего записей: 42 | Зарегистр. 16-12-2024 | Отправлено: 00:27 19-01-2025 | Исправлено: Dimitor, 00:27 19-01-2025

Advanced Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

где на проце написано он A1 или B0

3-я строка А1Y

Всего записей: 890 | Зарегистр. 24-01-2019 | Отправлено: 01:03 19-01-2025 | Исправлено: Normal61, 01:04 19-01-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

2060-771672-004 REV A 88i9045A1 + SH6601AF ни разу не встречал такой конфигурации...

Цитата:

TrueVoxDei
WD20EADS-00R6B0-97.2K. Может посоветуете проверенный вариант скрипта или тот что запустил тоже хороший вариант?

https://wdfiles.ru/29I1l

Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 09:12 19-01-2025 | Исправлено: Smyg1, 09:19 19-01-2025

Dymok

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

де нафиг она никому ге нужна

100% хороший проверенный продукт
Купил на днях три диска за 100 рублей. Хотели в утиль сдать. почистил ластиком контакты. Смарт подправил, датчик удара скрыл, 199, 200.
Проверил и сохранил служебку. Сканом прошёл. Диски как новые.
Я то купил их, хотел попробовать селфскан запустить.

Всего записей: 514 | Зарегистр. 24-03-2022 | Отправлено: 09:25 19-01-2025

PussWithOutBoots Full Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Ключевая фраза "Смарт подправил" ... в принципе было очевидно для чего это будет использоваться.
	Всего записей: 477 \| Зарегистр. 03-09-2024 \| Отправлено: 10:14 19-01-2025

Vucic Newbie	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Подскажите, что означает ошибка пересчета транслятора 8014.
	Всего записей: 5 \| Зарегистр. 01-12-2024 \| Отправлено: 11:47 19-01-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

не бывает таких ошибок...
опечатка?

Цитата:

Dimitor
Разобрал, чтоб точно посмотреть.
Не совсем понимаю, где на проце написано он A1

работает то пакет?

https://dropmefiles.com/Df05t

Цитата:

rigeon
Посмотрите пожалуйста лог, почему затык происходит?

странный баг...

попробуйте закоментировать

Цитата:

//UCCM_SetProcess1 0x45505430,0x39393030

И посмотреть что дальше будет.

Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 11:50 19-01-2025 | Исправлено: Smyg1, 11:54 19-01-2025

JETWAY

Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Опробовал AUTO_TREX_FIX_7.7_Final на JAMAICA_4K 320GB.
Родная F/W была 1533T.Пакет с такой же F/W был.
Более суток длился процесс.Плотность не понизилась.

Решил опробовать на MARS WD1002FBYS-02A6B0
6 голов.Какая родная F/W неизвестна.
Плата стоит 701567
на наклейке R/N сходится.

в скрипте было так

Код:

wprintf "Family : MARS"
prompt "Select PCBA Type: 1=701567 2=701622 3=771668 4=701548"
ulSelect=GetValue
if(ulSelect==1)
Chdir "C:\\3.5\\MARS\\701567"
else
if(ulSelect==2)
Chdir "C:\\3.5\\MARS\\701622"
eif
if(ulSelect==3)
Chdir "C:\\3.5\\MARS\\771668"
eif
if(ulSelect==4)
Chdir "C:\\3.5\\MARS\\701548"
type_3604=1
eif

поправил на

Код:

wprintf "Family : MARS"
prompt "Select PCBA Type: 1=701567 2=701622 3=771668 4=701548"
ulSelect=GetValue
if(ulSelect==1)
Chdir "C:\\3.5\\MARS\\701567\\058QN"
else
if(ulSelect==2)
Chdir "C:\\3.5\\MARS\\701622"
eif
if(ulSelect==3)
Chdir "C:\\3.5\\MARS\\771668"
eif
if(ulSelect==4)
Chdir "C:\\3.5\\MARS\\701548"
type_3604=1
eif

Запустил.
Дошёл до теста WTPT Arco Testing :[C4,1,80]
Ничего не меняетя.Время тоже.Ждал несколько часов.
Это тест такой длинный или что то пошло не так?

Решил попробовать на пакете 099WN тоже из папки 701567
Изменив название папки в скрипте с 058QN на 099WN

Вылетел на Dowloading Packet [C:\3.5\MARS\701567\099WN\099W.CE1].......
ERROR:TREX OnTO EVENT.Time Out Error

Может чего делаю не так?

Всего записей: 374 | Зарегистр. 11-07-2006 | Отправлено: 12:02 19-01-2025 | Исправлено: JETWAY, 12:23 19-01-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

на марсе был целый зоопарк плат и FW...

MARS FW DCM [?]

Цитата:

FW CPU
------------------
X2.00C - 88i8845D0
Y5.03E - 88i8845D0
05.08K - 88i8845D0
05.80N - 88i8845D0
05.8EN - 88i8845D0
05.BDK - 88i8845D0
09.9RN - 88i8845D0
09.9WN - 88i8845D0
Y5.03E - 88i8846A1
05.87N - 88i8846A1
05.95N - 88i8846A1
09.9WN - 88i8846A1
05.95N - 88i9146B1

по платам у меня так подписано:

Цитата:

FW:05.80N,05.95N 2060-701548-000 REV P1 M88i8845D-BHG2, SMOOTH L7251 2.2
FW:Y5.03N,05.8EN,09.9WN 2060-701567-000 REV P1 M88i8845E-BHY2, SMOOTH L7251 2.2
FW:05.95N,05.87N 2060-701622-000 REV P1 M88i8846-TJF2, SMOOTH L7251 3.1

у меня лежит так:

Цитата:

05.00J в MARS\\701548
05.8QN в MARS\\701567
05.95N в MARS\\701622\\MARS
0Z.AEN в MARS\\701622\\MARS_RE
07.0RP в MARS\\771668

Цитата:

JETWAY
Решил опробовать на MARS WD1002FBYS-02A6B0
Плата стоит 701567

вот, и пробуй FW:Y5.03N,05.8EN,09.9WN...

Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 12:31 19-01-2025 | Исправлено: Smyg1, 10:54 20-01-2025

Dimitor

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Smyg1

Цитата:

работает то пакет?

https://dropmefiles.com/Df05t

Да. Огромное спасибо! Думаю, ждать придётся очень долго, где-то 2-3 дня. Долго идут тесты на Capacity и Full WRRO, если к тому же ещё голову отключит на WRRO, то тест заново пойдёт, а там ещё день два. Посмотрим, что получится. Первоначально выходил на 555Gb, почему не на 640..., если сразу учитываются ошибки, то, наверно, так и должно быть.

Всего записей: 42 | Зарегистр. 16-12-2024 | Отправлено: 13:42 19-01-2025 | Исправлено: Dimitor, 14:01 19-01-2025

Smyg1

Gold Member

Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

Цитата:

Dimitor
Да. Огромное спасибо! Думаю, ждать придётся очень долго, где-то 2-3 дня. Долго идут тесты

Log.txt потом полный выложите.

Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 14:02 19-01-2025

Dymok

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

... в принципе было очевидно для чего это будет использоваться.

Вам не надоело одно и тоже писать.
Уже много раз писали вам в ответ.
Диски в целом в хорошем состоянии, но смарт статус BAD из за проблем с кабелями. Кабели поменяли, а смарт остался испорченный. Или датчик удара на ноутах всегда много бывает.
Вот тут помогает утилита, вернуть значения этих атрибутов в ноль.
Раньше всё сбрасывали, сейчас выборочно, как раз для того, чтобы реальные показатели остались.
Время наработки и прочие важные атрибуты видимо нельзя обнулить этой утилитой.
Диски проверил на запись, потом на чтение, потом ещё в регенераторе.
Ни одного даже медленного нет. р лист заводской, ни одного дефекта туда не добавил. Служебка вся читается.
Зачем им определяться как BAD...

Всего записей: 514 | Зарегистр. 24-03-2022 | Отправлено: 14:38 19-01-2025

Rozik

Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Или датчик удара на ноутах всегда много бывает.

Это не датчик удара и его много бывает не только на ноутах.

Подробнее... [?]

----------
Буратино, ты сам себе враг

Всего записей: 344 | Зарегистр. 05-09-2001 | Отправлено: 18:13 19-01-2025 | Исправлено: Rozik, 18:15 19-01-2025

Dymok

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

его много бывает не только на ноутах.

Вот видишь у тебя на картинке типичная проблема, диск в целом хороший, но 197, 198 смарт портят.
Вот я такие диски и исправляю.
На дисках 2.5 из трёх на одном 191 видимо с завода скрыт. на нём небольшая наклейка от НР
На 3.5 дисках почти на всех скрыт.

Всего записей: 514 | Зарегистр. 24-03-2022 | Отправлено: 22:22 19-01-2025

Открыть новую тему

Написать ответ в эту тему

Страницы: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67

Компьютерный форум Ru.Board » Hardware » Магнитные носители информации » Ремонт накопителей WD (Western Digital). Часть XI

Реклама на форуме Ru.Board.

Powered by Ikonboard "v2.1.7b" © 2000 Ikonboard.com
Modified by Ru.B0ard
© Ru.B0ard 2000-2025

BitCoin: 1NGG1chHtUvrtEqjeerQCKDMUi6S6CG4iC
