    rigeon



    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    del



    Всего записей: 67 | Зарегистр. 08-01-2024 | Отправлено: 16:23 09-03-2025 | Исправлено: rigeon, 18:07 09-03-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    tametung
    У меня есть диски где я выключил через "отлючение зон и головок" в лабе по 300
    с лишним миллионов LBA и что? Транслятор долго считаеся да но я подожду)

    Добавлено:
    rigeon

    Не надо так делать. У Вас модуль "С" с разгоном до 4.5 тера.
    Это как то работает на последних головках P. Но не на E (ну по крайне мере у меня).
    Сыпаться будет постоянно.

    Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 17:13 09-03-2025
    rigeon



    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    .

    Всего записей: 67 | Зарегистр. 08-01-2024 | Отправлено: 17:46 09-03-2025 | Исправлено: rigeon, 18:04 09-03-2025
    tametung

    Silver Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    PussWithOutBoots

    Цитата:
    У меня есть диски где я выключил через "отлючение зон и головок" в лабе по 300
    с лишним миллионов LBA и что?

    WD и не обрезок ? хочется посмотреть такой экстремальный ресурс.
    и как он в реальной жизни ? проходит ли он 1802форматирование, смарт тесты, не выбивает ли его на первом же попавшемся дефекте с интерфейса...
    и кст. у меня есть лаба, (в моей устаревшей версии,"отключение зон" происходит с помощью преобразования кластеры to трэки).




    Всего записей: 2273 | Зарегистр. 27-01-2007 | Отправлено: 17:48 09-03-2025 | Исправлено: tametung, 17:51 09-03-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    tametung

    В самой новой тоже самое. Но я узнал что редактирование 03 в планах.
    Так будет выключение без добавления в P лист.
    Обрезок конечно по объёму. Зоны в которых более 500 дефектов выключаю в ущерб ёмкости.
    Надёжность готовых изделий превыше всего для  меня. Готовые диски отлично работают. Если
    находят дефект не вылетают никуда.


    Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 18:42 09-03-2025
    tametung

    Silver Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    PussWithOutBoots

    Цитата:
    Обрезок конечно по объёму.

    проблема в том,что на этикетке написано  кол-во lba
    и лично у меня,как меньше так и большее их кол-во
    ( как напр.на вашем(?) 4.1Тb=80000000000
      )
    вызвало бы вопросы.
    как собсно и малая наработка с 2013 года.

    Цитата:
    Если находят дефект не вылетают никуда.

    а я вот наблюдал.


    Всего записей: 2273 | Зарегистр. 27-01-2007 | Отправлено: 19:15 09-03-2025 | Исправлено: tametung, 19:16 09-03-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Клиентская база наработана. Вопросов у них нет. Случайным людям объясняю.

    Smyg1 можете подсказать пожалуйста вот ситуация

    Model : WDC WD5000LPSX-00A6WT0
    Serial : WD-WXC2A90JYCCS
    Firmware : 01.01A01
    Capacity : 750 GB (1 465 149 168)

    Это палмер и при анализе T2 ёмкость унего высвечивается 750 а не 500. поправил на 750.
    Это корректно надеюсь т.е диск электронно ограничен?

    И второе - на диске есть проблема с читаемостью SA приходящаяся на 190й модуль как раз.
    Он где то в середине читаться не будет если вычитывать его целиком. Как бы сделать скан SA
    заново чтобы 35й стал другим с учётом дефектов новых? Трекс я не понимаю можно ли сделать
    ибо плата у меня обычная не разлоченная и это Palmer72 а не просто Palmer.

    Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 19:57 09-03-2025 | Исправлено: PussWithOutBoots, 20:02 09-03-2025
    tametung

    Silver Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    я видел в каментах,скрин виктории с 'recalibration error'.
    вот это и может быть следствием чудовищного транслятора ибо
    "Бери ношу по себе,чтоб не падать при ходьбе" (с)

    Всего записей: 2273 | Зарегистр. 27-01-2007 | Отправлено: 20:58 09-03-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    не надо там ничего сканить...
    просто прочитать и записать обратно регион...
    и все будет читаться...
    они странные эти SMR...



    как читается служебка палмера...
    почему то начало и конец все в задержках и бедах...
    (это я еще уже прописал области, которые были UNC)

    прочитал регион, потом его же записал на обе головки
    теперь служебка читается ровненько...

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 21:06 09-03-2025 | Исправлено: Smyg1, 11:18 11-03-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    не могу также сделать. Число ошибок чтения космическое.
    сделал формат SA по модулю 35 своему это должно записать SA целиком.
    Записал модули все обратно. Поставил диск на запись и чтение. Поглядим.

    Добавлено:
    Debug Stop Code......................... : 10270DF - /DEBUGSTOP SMR RANGE2/
    Вот это непонятно как побеждать. Видимо уже тольк трексом.
    Полный дамп диска есть но запись модулей опять спотыкается на 190м.
    Гемор с SMR.

    Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 22:02 09-03-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

    Цитата:
    PussWithOutBoots
    Число ошибок чтения космическое.
    сделал формат SA по модулю 35 своему это должно записать SA целиком.

    это SMR...
    там свои прибабахи...
    я сказал, что нужно сделать - записать регион...


    Цитата:
    PussWithOutBoots
    Трекс я не понимаю можно ли сделать ибо плата у меня обычная не разлоченная и это Palmer72 а не просто Palmer.

    нужно взять разлоченный 1А2 из 129 и записать его в пзу...

    как вариант, можно просто вклеить этот 1А2 в ROM.bin пакета - тогда пойдет и на Diy.trx...

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 10:05 10-03-2025 | Исправлено: Smyg1, 12:45 10-03-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Smyg1
    Так я видел что Вы написали. Чтобы записать регион нужно сперва суметь его прочитать,
    а после 30 минут чтения я упарился ждать и выключил. Проще выкинуть чем такие проблемы
    на каждом шагу.

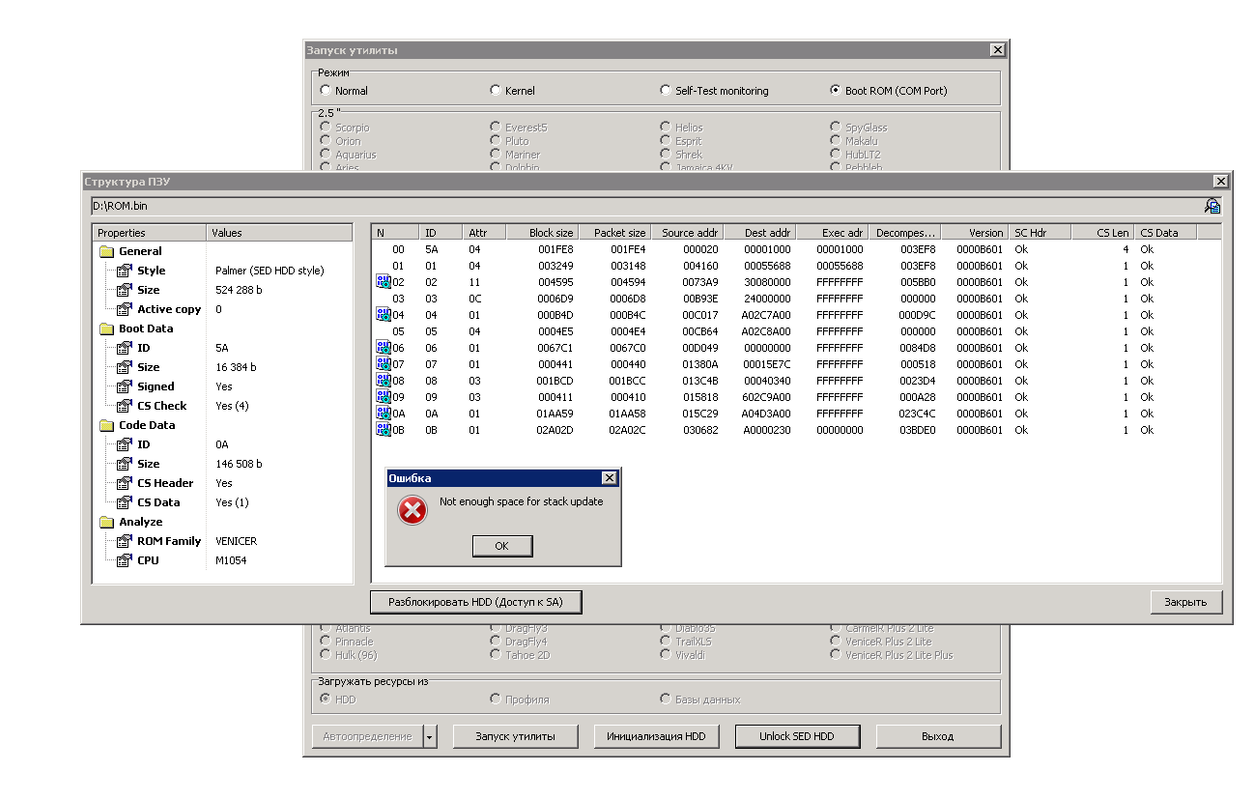

    Разлочить биос из пакета венайсера не выходит - пишется



    Размер нашего биоса в 2 раза меньше чем снимается с микросхемы с платы

    1A2 из двух разлоченных дисков венайсер разные. Этот модуль уникален и надо каждый раз собирать
    новый биос под новый диск для трекса? Его надо как то туда другим путём добавить.

    Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 13:31 10-03-2025 | Исправлено: PussWithOutBoots, 13:54 10-03-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    в "изменении конфигурации" есть галка отключение аппаратных коррекций...

    если их выключить - прочитается быстро...

    ну и как вариант - можно записать или чужой регион или даже просто заполненный нулями файл...

    задача линейно прописать всю служебку...

    фактически можно просто запустить Command clrcyl она делает тоже самое...




    Цитата:
    PussWithOutBoots
    Разлочить биос из пакета венайсера не выходит - пишется

    где я хоть слово говорил про разлочку ROM.bin из пакета?


    Цитата:
    PussWithOutBoots
    Размер нашего биоса в 2 раза меньше чем снимается с микросхемы с платы


    да, для разлочки надо просто увеличить размер файла в два раза добив его фф-ками...


    Цитата:
    PussWithOutBoots
    1A2 из двух разлоченных дисков венайсер разные.
     Этот модуль уникален и надо каждый раз собирать новый биос под новый диск для трекса?


    да, уникальные - каждый 1А2 подходит только к своей плате...
    да, собирать каждый раз биос...
    но ведь пока речь идет про попробовать, а не про массовый скан десятков дисков...


    Цитата:
    PussWithOutBoots
    Его надо как то туда другим путём добавить.


    и Вы не внимательно читаете, мои сообщения...

    в общем случае, достаточно:
    1. разлочить родное пзу в РС3000,
    2. потом выдернуть разлоченный 1А2 из 129
    3. записать разлоченный 1А2 в пзу просто записью модулей...
    4. запускать как обычно diy.trx она сама поместит 1А2 куда надо...

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 13:33 10-03-2025 | Исправлено: Smyg1, 15:14 10-03-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Спасибо. По венайсерам у меня есть разлоченные платы. Но в плане теории знание очень полезное.
    Ещё вот что подумал - любой SMR диск если там есть хоть 1 дефект то лаба ничего не модет сделать
    с этим. Допустим после трекса есть венайсер. И виктория найдёт там что то. Мои действия какие?
    я ничего не могу никуда перенести потому что это не работает. SPT тесты в конце скриптов они как
    с этим работают? теже самые команды что и для CMR которые просто не будут работать?

    По WRRO на венайсере катарофа какая то. Запущено две штуки WD60EFAX и на обоих вот
    https://pastebin.com/79yQRmkm

    Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 14:38 10-03-2025 | Исправлено: PussWithOutBoots, 15:04 10-03-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

    Цитата:
    PussWithOutBoots
    Ещё вот что подумал - любой SMR диск если там есть хоть 1 дефект то лаба ничего не модет сделать с этим. Допустим после трекса есть венайсер. И виктория найдёт там что то. Мои действия какие? я ничего не могу никуда перенести потому что это не работает.

    если честно, ничего не понял...

    работа с дефектами такая же самая...

    При переносе из г в п, переносит и из 34 и из 13а...


    Цитата:
    PussWithOutBoots
    SPT тесты в конце скриптов они как с этим работают? теже самые команды что и для CMR которые просто не будут работать?


    все тоже самое, что Вам не нравится?

    эти тесты работают по ЛБА...

    нормально все сканят и переносят Г в П...


    Цитата:
    PussWithOutBoots
    По WRRO на венайсере катарофа какая то. Запущено две штуки WD60EFAX и на обоих вот

    про это я и говорил...

    то ли повторно WRRO в принципе не проходит у них,

    то ли Б/У диски настолько деградируют, что уже не проходит...

    то ли теперь такое качество железа...

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 15:13 10-03-2025 | Исправлено: Smyg1, 15:25 10-03-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    насчёт естественной деградации сомнительно - в тестах идут диски очень свежие.
    Планируется запустить WD40EFAX в раойне 5000 часов всего и ниже.
    Может для них сразу скипнуть WRRO?

    Всего записей: 477 | Зарегистр. 03-09-2024 | Отправлено: 16:00 10-03-2025 | Исправлено: PussWithOutBoots, 20:30 10-03-2025
    Turkish88



    Silver Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

    Цитата:
    Может для них сразу скипнуть WRRO?

    У меня тоже возникала такая мысль
    С другой стороны убедиться в этом можно только взяв в скан польностью рабочий диск

    Всего записей: 2024 | Зарегистр. 30-04-2007 | Отправлено: 07:53 11-03-2025
    BolenB



    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    PussWithOutBoots

    Цитата:
    По WRRO на венайсере катарофа какая то. Запущено две штуки WD60EFAX и на обоих вот
    https://pastebin.com/79yQRmkm

    Full Zero Write-WRRO Testing:[B2,3] и Full Zero Read-WRRO Testing:[B2,7]
    неплохо прошли по Head 0 - Head 4

    На Head 5 пошло переполнение лога B5 (при переполнении лог B5 очищается и все предыдущие результаты теряются).

    мое мнение:
    отключить Head 5 и посмотреть пройдут ли wrro тесты без неё.
    Я не эксперт и не в курсе, учитываются ли накопленные дефекты из B5 при Full Write-WRRO Testing:[B2,1]
    Если учитываются, то есть шанс, что перестанет "спотыкаться" на B2,1 и пройдет нормально.

    Если B5 не учитывается, то убрать тесты B2,3 и B2,7.
    Начать сразу с B2,1.
    Попробовать с дефолтным паттерном:

    Цитата:
    xf 0xb2,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0;msf

    Всего записей: 859 | Зарегистр. 22-12-2003 | Отправлено: 08:15 11-03-2025 | Исправлено: BolenB, 08:39 11-03-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    так в том то и дело...
    если отключить половину головок - то все пройдет без проблем...
    только кому такой обрезок нужен?

    и для этого не нужны никакие "волшебные" скрипты...
    все должно работать на текущем...

    Всего записей: 6320 | Зарегистр. 03-10-2006 | Отправлено: 22:39 11-03-2025
    roger9



    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Эх, все хорошо, но послушал мотор диска при остановке
    а там такое трррр.
    Подшипник сказал всем: "тю-тю"

    видимо, диск долго будет серву искать и подстраивать и  каждый раз по-новому
    с "новой" точностью механики

    Теперь понятно куда с него постоянно служебка "убегала"





    Цитата:

    PussWithOutBoots
    1. с помощью WD Firmare Updater от Smyg1 повысить версию прошивки диска
    до 23.2HG ... Пакеты 23.2HG в наборе v19 есть. *CF1. Эта версия точно может отключать.

    2. Запустить TREX. Там EXIT из менюшки. в командной
    строке FileDefrag ... соберём непрерывное место для 04.

    3. Писать в 01 наш 04. Образец 01 от 23.2HG я приложил.

    4. Писать сам 04 соответственно.






    Всего записей: 112 | Зарегистр. 14-03-2016 | Отправлено: 00:15 12-03-2025 | Исправлено: roger9, 04:44 12-03-2025
    Открыть новую тему     Написать ответ в эту тему

    Страницы: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67

    Компьютерный форум Ru.Board » Hardware » Магнитные носители информации » Ремонт накопителей WD (Western Digital). Часть XI


    Реклама на форуме Ru.Board.

    Powered by Ikonboard "v2.1.7b" © 2000 Ikonboard.com
    Modified by Ru.B0ard
    © Ru.B0ard 2000-2025

    BitCoin: 1NGG1chHtUvrtEqjeerQCKDMUi6S6CG4iC

    Рейтинг.ru
