vertex4

Moderator		Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
Самое главное правило ремонтника

Коды ошибок WD || Коды ошибок WD Обновлено 18.01.2013
Ссылки на файловые ресурсы
"Лампочки" ATA терминала
Разное (статьи, описания, информация с форумов)
Western Digital ACRONYMS
FAQ по действиям с накопителями WD
Порядок загрузки модулей варью накопителя
PST-mode
Для Любителей чистить RELO, P и G листы
Определение нужной версии оверлея
Ошибка чтения -1 (-256) трека по 0 (1) голове, статус - DISK_DAM_ERROR
Ошибка чтения модуля ID04, статус - RSC_ALLOCATION_NO_CONTI_BUFFER (Модуль ID04 прочитан посекторно)
Отключение 0 головы на Mariner от Cartmann
Восстановление транслятора без РС3000 от Kickman
  • подробнее
    Инструкция по скрытию бэдов сканом по логике
    Неудачно отключились головки, возвращение диска в исходное состояние
    Способы перевести HDD в SAFEMODE ("безопасный" режим)
    Расшифровка ошибок в программе WDMarvel
    WDMarvel 2.3 beta, WDMarvel 4.04, WDMarvel Plus 4.3.4, WDMarvel 4.35
    WD Defects Viewer WD Defects Viewer V2
    WD SMART Editor
    WD F-List Editor
    WD Script Editor
    HDD FW Updater
    Def_WD
    Немного, о стуктурах Firmware, модулях WD-MARVELL
    PListEdit WD70xx & Marvell
    WD Family Search.xls
    TREX файлы в пакетах [?] индикатор активности
    WD SS Scripts
    SeDiv Demo
    WDC Based
    Отключение обработки ошибок
    Решения slow fix
    WD UART
    Nazyura WD tools
    WD SSHD drives
    DRT
    WD MyBook encrypted hard drive decryption
    WDRepairTools
    WDR
    Скрипты для программ
    Важно! Инструкция по чистке контактов на плате HDD
    Как это сделано..
    How to disable the 3.3v pin on Western Digital USB White Label Drives
    Новый 12ГБ диск не работает - тут ответ почему и что делать. Подробно почему может быть нужно удалить 3,3V из SATA коннектора
    что есть #
    hddoracle.com
    Индикатор состояния HDD
    HDD: Служебки, ПЗУ, модули, лоадеры, firmware, flash
    Data Lifeguard Diagnostic
    Гарантийное обслуживание и RMA
    Firmware Updates Western Digital
    Темы по проблемам логического ремонта разделов HDD и подъёма информации:
    Восстановление разделов и информации на HDD
    Железные проблемы с HDD (диском, хардом, веником
    S.M.A.R.T.
    Офтопик на поболтать на HDD темы
    ATA-Terminal
    Магнитный флейм
    Бизнес-вопросы сферы восстановления данных и ремонта HDD
    Предыдущие части
    • Всего записей: 10406 | Зарегистр. 29-01-2006 | Отправлено: 14:32 17-12-2024 | Исправлено: Smyg1, 09:53 24-07-2025
    tametung

    Silver Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Smyg1
    чета не понимаю как работает Edit21.
    Вы копируете флаги из 3-й  субсекции (трешхолды) секции 10 в 1-ю?
    А зачем,при этом разве raw  подавляются ?



    Всего записей: 2273 | Зарегистр. 27-01-2007 | Отправлено: 00:10 29-04-2025
    Denisjuk



    Silver Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    roger9

    Цитата:
    вот вы трексите этот диск на картинке - там у вас korgn ?
    какое это семейство ?
    а что у него там за плата ? нелоченная не SED ?

    если можно напишите тут ее номер платы в смысле

    WD200FYYZ-01UL1B2
    KOJN_RE
    плата 2060-771822-002 rev A
    не залоченные
    два диска, один вышел на 2,4Тб второй с отключенной 0-й головой на 2Тб
    и я не все диски грею, только холодные типа DIABLO3S или диски на 5400, остальные достаточно просто лишить теплоотвода.

    ----------
    Лучше переспать, чем недоесть!
    Всего записей: 3903 | Зарегистр. 03-02-2003 | Отправлено: 00:33 29-04-2025
    Smyg1



    Gold Member    		Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

    Цитата:
    tametung
    чета не понимаю как работает Edit21.
    Вы копируете флаги из 3-й  субсекции (трешхолды) секции 10 в 1-ю?
    А зачем,при этом разве raw  подавляются ?

    ничего никуда не копируется - это просто визуализация редактирования секции 10 субсекции 1


           //  09 04        Verion 409
            //  63 44 00 00
            //  03 00
            //  14 00 52 01  SubSection0 - Attributes
            //  66 01 1A 00  SubSection1 - ?
            //  80 01 52 01  SubSection2 - Thresholds

            //  03 05                    Version 503
            //  00 00 00 00
            //  05 00
            //  30 00 00 00 B2 01 00 00  SubSection0 - Attributes
            //  E2 01 00 00 1A 00 00 00  SubSection1 - ?
            //  FC 01 00 00 B2 01 00 00  SubSection2 - Thresholds
            //  AE 03 00 00 B2 01 00 00  SubSection3 - ?
            //  60 05 00 00 B2 01 00 00  SubSection4 - ?
    Всего записей: 6349 | Зарегистр. 03-10-2006 | Отправлено: 16:49 29-04-2025
    tametung

    Silver Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    Smyg1
    ничего никуда не копируется - это просто визуализация редактирования секции 10 субсекции 1

    да. уже разобрался.
    Кст.


    Код:

    subsection_01:
                    01 2F C8 C8 00000000000000
                    02 A4 64 FD 00000000000000
                    03 27 B1 AC 0000000000083C
                    04 32 64 64 00000000000017
                    05 33 C8 C8 00000000000000
                    07 2E C8 C8 00000000000000
                    08 A4 64 FD 00000000000000
                    09 32 64 64 000000000000C3
                    0A 32 64 FD 00000000000000
                    0B 32 64 FD 00000000000000
                    0C 32 64 64 00000000000016
                    10 A2 64 FD 00000000000000
                    B4 AF 64 FD 00000000000000
                    B7 B2 64 64 00000000000000
                    B8 B2 64 64 00000000000000
                    BB B2 64 64 00000000000000
                    BC B2 53 4A 0000010006002E
                    BD BA 64 64 00000000000000
                    BE A2 46 39 0000000000001E
                    BF B2 55 55 0000000000000F
                    C0 32 C8 C8 00000000000011
                    C1 32 C8 C8 0000000000001B
                    C2 22 71 64 0000000000001E
                    C3 B6 C8 C8 00000000000000
                    C4 32 C8 C8 00000000000000
                    C5 32 C8 C8 00000000000000
                    C6 30 64 FD 00000000000000
                    C7 32 C8 C8 00000000000001
                    C8 08 64 FD 00000000000000
                    CE A2 65 00 00000000000025
                    F0 B2 64 64 000000000000AF
                    F1 B2 C8 C8 000001DEB36F10
                    F2 B2 C8 C8 000000E9799CAE
                    F3 B3 64 64 0000000003C448
                    FD B2 64 FD 00000000000000
                    FE B2 64 FD 00000000000000
    subsection_03:
                    01 33 C8 00 00000000000000
                    02 00 00 00 00000000000000
                    03 15 00 00 00000000000000
                    04 00 00 00 00000000000000
                    05 8C 00 00 00000000000000
                    07 00 C8 00 00000000000000
                    08 00 00 00 00000000000000
                    09 00 00 00 00000000000000
                    0A 00 00 00 00000000000000
                    0B 00 00 00 00000000000000
                    0C 00 00 00 00000000000000
                    10 00 00 00 00000000000000
                    B4 64 00 00 00000000000000
                    B7 00 00 00 00000000000000
                    B8 00 00 00 00000000000000
                    BB 00 00 00 00000000000000
                    BC 00 00 00 00000000000000
                    BD 00 00 00 00000000000000
                    BE 00 00 00 00000000000000
                    BF 00 00 00 00000000000000
                    C0 00 00 00 00000000000000
                    C1 00 00 00 00000000000000
                    C2 00 00 00 00000000000000
                    C3 00 C8 00 00000000000000
                    C4 00 00 00 00000000000000
                    C5 00 00 00 00000000000000
                    C6 00 00 00 00000000000000
                    C7 00 00 00 00000000000000
                    C8 00 00 00 00000000000000
                    CE 00 00 00 00000000000000
                    F0 00 00 00 00000000000000
                    F1 00 00 00 00000000000000
                    F2 00 00 00 00000000000000
                    F3 00 00 00 00000000000000
                    FD 00 00 00 00000000000000
                    FE 00 00 00 00000000000000
    subsection_04:
                    01 2F 64 FD 00000000000000
                    02 A4 64 FD 00000000000000
                    03 27 64 FD 00000000000000
                    04 32 64 FD 00000000000000
                    05 33 64 FD 00000000000000
                    07 2F 64 FD 00000000000000
                    08 A4 64 FD 00000000000000
                    09 32 64 FD 00000000000000
                    0A 33 64 FD 00000000000000
                    0B 32 64 FD 00000000000000
                    0C 32 64 FD 00000000000000
                    10 A2 64 FD 00000000000000
                    B4 AF 64 FD 00000000000000
                    B7 B2 64 FD 00000000000000
                    B8 32 64 FD 00000000000000
                    BB 32 64 FD 00000000000000
                    BC 32 64 FD 00000000000000
                    BD BA 64 FD 00000000000000
                    BE 22 64 FD 00000000000000
                    BF B2 64 FD 00000000000000
                    C0 32 64 FD 00000000000000
                    C1 32 64 FD 00000000000000
                    C2 22 64 FD 00000000000000
                    C3 36 64 FD 00000000000000
                    C4 33 64 FD 00000000000000
                    C5 32 64 FD 00000000000000
                    C6 30 64 FD 00000000000000
                    C7 32 64 FD 00000000000000
                    C8 08 64 FD 00000000000000
                    CE A2 64 FD 00000000000000
                    F0 B2 64 FD 00000000000000
                    F1 B2 64 FD 00000000000000
                    F2 B2 64 FD 00000000000000
                    F3 B2 64 FD 00000000000000
                    FD B2 64 FD 00000000000000
                    FE B2 64 FD 00000000000000
    subsection_05:
                    01 19 00 00 00000000000000
                    02 00 00 00 00000000000000
                    03 15 00 00 00000000000000
                    04 00 00 00 00000000000000
                    05 0A 00 00 00000000000000
                    07 19 00 00 00000000000000
                    08 00 00 00 00000000000000
                    09 00 00 00 00000000000000
                    0A 19 00 00 00000000000000
                    0B 00 00 00 00000000000000
                    0C 00 00 00 00000000000000
                    10 00 00 00 00000000000000
                    B4 32 00 00 00000000000000
                    B7 00 00 00 00000000000000
                    B8 00 00 00 00000000000000
                    BB 00 00 00 00000000000000
                    BC 00 00 00 00000000000000
                    BD 00 00 00 00000000000000
                    BE 00 00 00 00000000000000
                    BF 00 00 00 00000000000000
                    C0 00 00 00 00000000000000
                    C1 00 00 00 00000000000000
                    C2 00 00 00 00000000000000
                    C3 00 00 00 00000000000000
                    C4 0A 00 00 00000000000000
                    C5 00 00 00 00000000000000
                    C6 00 00 00 00000000000000
                    C7 00 00 00 00000000000000
                    C8 00 00 00 00000000000000
                    CE 00 00 00 00000000000000
                    F0 00 00 00 00000000000000
                    F1 00 00 00 00000000000000
                    F2 00 00 00 00000000000000
                    F3 00 00 00 00000000000000
                    FD 00 00 00 00000000000000
                    FE 00 00 00 00000000000000


    это от Carmel. Похоже что subsection 4 и 5  скановые.
    и может быть достаточно скопировать 4 ---> 1 (5 --> 2)?
    Всего записей: 2273 | Зарегистр. 27-01-2007 | Отправлено: 18:28 29-04-2025 | Исправлено: tametung, 18:31 29-04-2025
    Smyg1



    Gold Member    		Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    достаточно для чего?

    почистить смарт можно и командой...

    исходно хотели просто править атрибуты текущие...
    Всего записей: 6349 | Зарегистр. 03-10-2006 | Отправлено: 18:37 29-04-2025
    tametung

    Silver Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    достаточно для чего?

    для подготовки к скану. не нужно заменять 21-й 23-м (по крайней мере я такое видел в логе TREX)


    Цитата:
    исходно хотели просто править атрибуты текущие...

    raw через 0A.sub1 не сбросить.
    Всего записей: 2273 | Зарегистр. 27-01-2007 | Отправлено: 19:14 29-04-2025
    roger9



    Junior Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Спасибо за труд. Будем пробовать


    Цитата:
    Налетай, торопись! Забирай Динозавра (TREX).
    Очередная порция фиксов: Fix_8.0.
    Спасибо Smyg1 и PussWithOutBoots за помощь и тестирование.

    Всего записей: 121 | Зарегистр. 14-03-2016 | Отправлено: 21:09 29-04-2025
    Dinal95

    Newbie    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    BolenB Smyg1

    thank you guys, but for palmer is 750gb not 1tb
    Всего записей: 4 | Зарегистр. 16-12-2024 | Отправлено: 06:28 30-04-2025
    Rozik



    Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    О, уже и зарубежные друзья отметились.

    "Скоро в продаже"

    ----------
    Буратино, ты сам себе враг
    Всего записей: 348 | Зарегистр. 05-09-2001 | Отправлено: 07:46 30-04-2025
    psyder1978

    Junior Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    BolenB
    Smyg1
    PussWithOutBoots

    Огромная благодарность за Ваши труды
    Всего записей: 42 | Зарегистр. 19-08-2020 | Отправлено: 08:04 30-04-2025 | Исправлено: psyder1978, 08:25 30-04-2025
    PussWithOutBoots



    Full Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Rozik
    "WD Auto Trex" вводим в поиске яндекса. И первая же ссылка ведёт сюда.
    Шила в мешке не утаишь. И сколько ещё таких друзей просто скачали.
    Всего записей: 488 | Зарегистр. 03-09-2024 | Отправлено: 08:26 30-04-2025
    Rozik



    Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    А "разлочка Палмеров нашерамыгу" не гуглится еще?
    Жаль, очень жаль. Будем ждать.

    ----------
    Буратино, ты сам себе враг
    Всего записей: 348 | Зарегистр. 05-09-2001 | Отправлено: 08:43 30-04-2025
    roger9



    Junior Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Вопрос по Wdmarvel

    Cкачал крайнюю версию тут https://arch7rt.com/WDMarv_demo.rar
    с сервером 64 bit
    сертификаты установил
    все запускаю с правами админа на win 10 64 bit

    при попытке запуска Arco машины

    прога выдает " is not interger value

    пробовал старые версии - та же шлепа при запуске арко

    что ей надо такой-раскакой. все же таблички нужные в папке domains сервера лежат

    чую что дело не в знаке разделении в винде а чего то сервер проге не отдает
    но все php файлы в папке на месте

    https://dropmefiles.com/cdRJf
    Всего записей: 121 | Зарегистр. 14-03-2016 | Отправлено: 23:30 30-04-2025 | Исправлено: roger9, 23:48 30-04-2025
    BolenB



    Advanced Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    roger9

    Цитата:
    при попытке запуска Arco машины
     прога выдает " is not interger value
     пробовал старые версии - та же шлепа при запуске арко

    Ага, щас.

    Цитата:
    что ей надо такой-раскакой. все же таблички нужные в папке domains сервера лежат
     чую что дело не в знаке разделении в винде а чего то сервер проге не отдает
    но все php файлы в папке на месте

    Там не полный эмулятор сервера (сомневаюсь, что у кого-то есть полный).
    Просто добавили ssl сертификаты, чтобы запускались, не только лишь версии 3.1.1 и 4.0.4 но и последние версии Wdmarvel.
    Arco работать не будет.
    Всего записей: 871 | Зарегистр. 22-12-2003 | Отправлено: 08:58 01-05-2025 | Исправлено: BolenB, 09:05 01-05-2025
    PussWithOutBoots



    Full Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

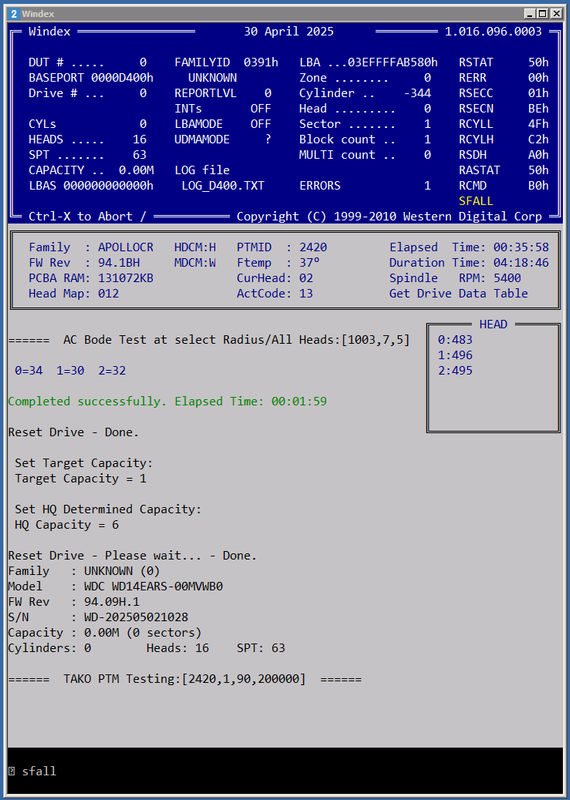

    Уход проблемного диска в BSY и соответственно тайм аут на стадиях

    ======  Mini MR Linearity Write Calibration:[B1,4E0]  ======
    и
    =====>  MAG Calibrate Data Write To Disk.....

    который снимается только ручным сбросом питания зависит от пакета.
    Только что проверил на FbLite.

    Один и тот же диск:
    162DG - не подвисает
    1695G - подвисает


    Всего записей: 488 | Зарегистр. 03-09-2024 | Отправлено: 13:24 01-05-2025
    Smyg1



    Gold Member    		Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    TRAILS FW DCM
    Всего записей: 6349 | Зарегистр. 03-10-2006 | Отправлено: 16:36 01-05-2025
    rigeon



    Junior Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Smyg1
    Спасибо!
    Всего записей: 80 | Зарегистр. 08-01-2024 | Отправлено: 16:53 01-05-2025
    PussWithOutBoots



    Full Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

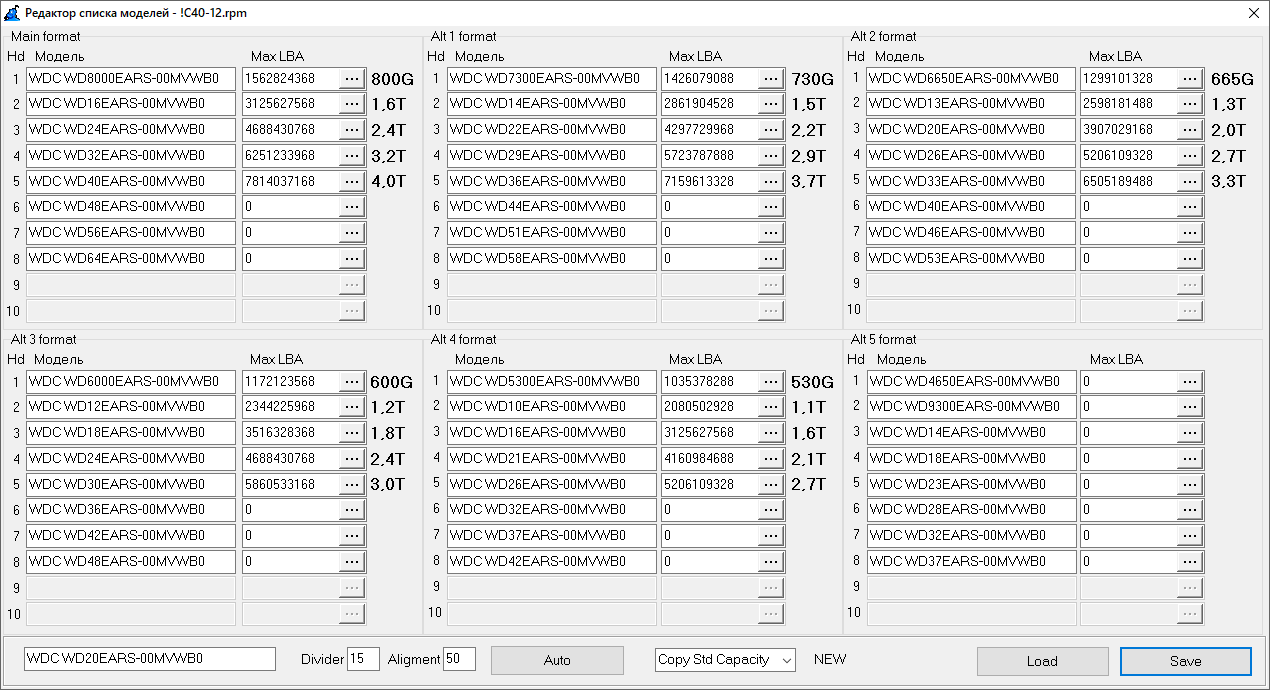

    Обнаружился тонкий момент - при работе с ApolloCR модуль С заполняемый нами должен иметь
    меньший дивайдер. Стандартные 15 слишком велики. SetTargetCapacity по ALT5 не выходит сделать.
    Ставьте 12. Спасибо Smyg1 что пояснил.

    UPD. Не факт что диск сможет выставить даже с 12. В результате ALT5 надо нули поставить по всем позициям
    Тогда удастся выставить ёмкость.



    Модуль С нужен вот такого вида соотвественно:




    V8 LOGS
    Malibu-TRAILXLB-TRESXLB-VULCNRE
    https://dropmefiles.com/lxSvX
    Всего записей: 488 | Зарегистр. 03-09-2024 | Отправлено: 22:56 01-05-2025 | Исправлено: PussWithOutBoots, 14:04 02-05-2025
    Enth

    Junior Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Приветствую, подскажите, есть WD30PURX-64P6ZY0, на котором необходимо восстановить СА, но 11-ый модуль подключается с ошибкой "Ошибка при загрузке модуля ID11 в память, статус - 0101"

    Как быть?

    И еще может кто знает, пытаюсь отредактировать смарт - модуль 21, но он не пишется. Писал сначала в память, потом на блины. Пробовал отключать загрузку FW. Пробовал передергивать питание сразу после записи. Ничего не помогает. Есть рабочий рецепт?
    Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 17:56 02-05-2025
    PussWithOutBoots



    Full Member    		Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

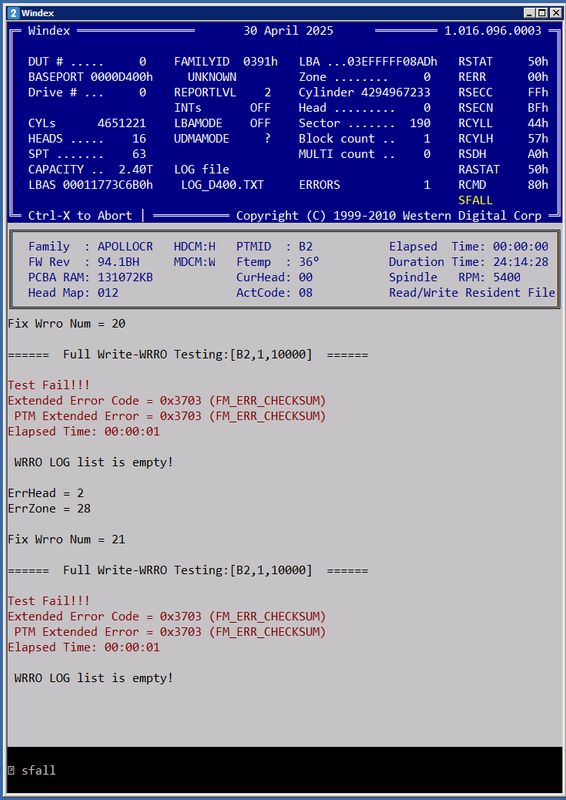

    Скрипт 8.0 висит вот на этом месте



    https://pastebin.com/7gTZfJsm

    Сейчас на лабе попробую его почитать как там дела

    UPD. Почитал его в лабе - в ПЗУ ошибка модуля 4F по контрольной сумме. Остальное всё хор.
    Пофиксил. Почистил B5. Прыгнул на это же место:
    ======  Full Write-WRRO Testing:[B2,1,10000]  ======
    идёт. Продолжаем наблюдение.
    Всего записей: 488 | Зарегистр. 03-09-2024 | Отправлено: 21:01 02-05-2025 | Исправлено: PussWithOutBoots, 17:47 03-05-2025
    Открыть новую тему     Написать ответ в эту тему

    Страницы: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73

    Компьютерный форум Ru.Board » Hardware » Магнитные носители информации » Ремонт накопителей WD (Western Digital). Часть XI


    Реклама на форуме Ru.Board.

    Powered by Ikonboard "v2.1.7b" © 2000 Ikonboard.com
    Modified by Ru.B0ard
    © Ru.B0ard 2000-2025

    BitCoin: 1NGG1chHtUvrtEqjeerQCKDMUi6S6CG4iC

    Рейтинг.ru
