    BolenB



    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Моя версия динозавра пользуется спросом.
    Честно спионеренная 7.0 (судя по тому, что тесты не раскрашены).
    Хватило же наглости на сайте опубликовать.
    https://www.omalnourworldsedivagency.com/hdd-refurbishing/auto-trex-wd-factory

    Всего записей: 871 | Зарегистр. 22-12-2003 | Отправлено: 09:42 03-05-2025 | Исправлено: BolenB, 09:49 03-05-2025
    rigeon



    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Вот же суки буржуинские!

    Всего записей: 80 | Зарегистр. 08-01-2024 | Отправлено: 09:56 03-05-2025
    Sanchelioss

    Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Всем привет.
    Кто подскажет что за семейство?
    WD80EFZX-68UW8N0
    WD Red красный на 8 Tb.
    И лоченный он или нет?

    Всего записей: 225 | Зарегистр. 24-11-2019 | Отправлено: 10:49 03-05-2025
    rigeon



    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Это у него "кое кто" купил под винду. Спонсор значит.

    Всего записей: 80 | Зарегистр. 08-01-2024 | Отправлено: 10:59 03-05-2025 | Исправлено: rigeon, 11:05 03-05-2025
    Normal61



    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Пакет 033QJ из HUBLT2 не видит голов.

    Всего записей: 890 | Зарегистр. 24-01-2019 | Отправлено: 11:24 03-05-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

    Цитата:
    Sanchelioss
    Кто подскажет что за семейство?
    WD80EFZX-68UW8N0
    WD Red красный на 8 Tb.
    И лоченный он или нет?

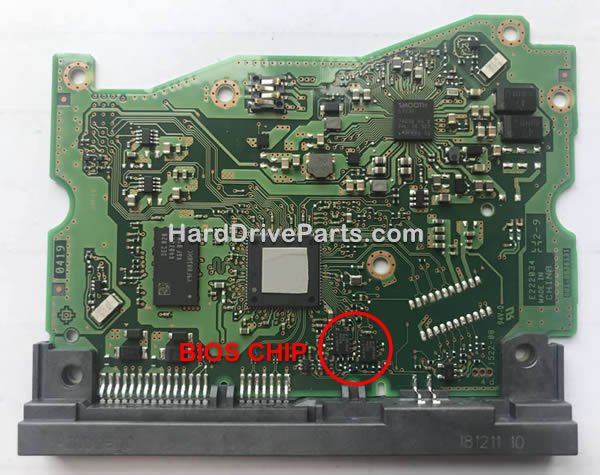

    'Aries-HC8' HGST CCB гелий же...
    WD пока не бывает гелия...



    или такой?



    Всего записей: 6350 | Зарегистр. 03-10-2006 | Отправлено: 11:49 03-05-2025 | Исправлено: Smyg1, 11:50 03-05-2025
    Sanchelioss

    Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Smyg1
    Первый вариант.
    По всей видимости HGST Aries-HC8.

    Всего записей: 225 | Зарегистр. 24-11-2019 | Отправлено: 12:06 03-05-2025
    suto22

    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    Хватило же наглости на сайте опубликовать.


    OM AL NOUR EGYPT SEDIV AGENCY
    Shobra, Gesr Shubra, Rod El Farag, Cairo Governorate, Egypt

    Помнится и с SEDIV-ом у арабов была та же .....

    Всего записей: 1120 | Зарегистр. 10-09-2017 | Отправлено: 15:11 03-05-2025
    roger9



    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    А как арабы седив взломали ?

    Всего записей: 121 | Зарегистр. 14-03-2016 | Отправлено: 15:22 03-05-2025
    Enth

    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Подскажите, есть WD30PURX-64P6ZY0, на котором необходимо восстановить СА, но 11-ый модуль подключается с ошибкой "Ошибка при загрузке модуля ID11 в память, статус - 0101"

    Как быть?

    Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 15:34 03-05-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору
    "статус - 0101" - это винт перезагрузился...

    диск 'Diablo 3S' у них кроме 11 еще нужно предварительно грузить 5С...

    - не той версии 11-й?

    - каким инструментом грузите?

    - где лог?

    - как детектится?

    - какая версия FW?


    у гадалок сегодня выходной...

    Всего записей: 6350 | Зарегистр. 03-10-2006 | Отправлено: 16:31 03-05-2025 | Исправлено: Smyg1, 16:32 03-05-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    На одном и томже пакете 0195Q на дисках ваивальди может произойти следующее
    а может и не произойти. От чего зависит непонятно. Зачем делаем тоже непонятно,
    04й у нас есть всегда в DIR и мы его не удаляем. Незачем объединять свободное
    место. Оно не понадобится никогда. Для раздувания P листа и так хватит.


    Downloading Packet [C:\3.5\VIVALDI\0195Q\0195Q.SE1].......Done!

    Resizing Wbfr to 0x1000000 (16777216) bytes

    Write File ID [0x0C].................OK!

    Read File ID [0x23] and rename to File ID [0x21]

    Write Static File 21 at offset 0 (0x0) with 0 bytes

    Read File ID [0x2A] and rename to File ID [0x29]

    Read File ID [0x43] and rename to File ID [0x40]

            IBI Parameter File Entries has been Fixed:
           ===========================================
     Index TestID PrmID Address  NewValue  (oldval)  Knob_Mode
     ----- ----- ----- --------  --------  --------  ---------
      40   00BD  008A  00000000  00000001  00000000  00000000
     120   34D1  0154  00000000  00000001  00000000  00000000
     121   34D3  0154  00000000  00000001  00000000  00000000
     122   34D1  0155  00000000  00000001  00000000  00000000
     123   34D3  0155  00000000  00000001  00000000  00000000
     124   34D1  0156  00000000  00000001  00000000  00000000
     125   34D3  0156  00000000  00000001  00000000  00000000
     126   34D1  0157  00000000  00000001  00000000  00000000
     127   34D3  0157  00000000  00000001  00000000  00000000
     128   34D1  0158  00000000  00000001  00000000  00000000
     129   34D3  0158  00000000  00000001  00000000  00000000
     143   34D2  0293  00000000  00000001  00000001  00000000
     144   34D4  0293  00000000  00000001  00000001  00000000
     147   34D4  02A0  00000000  00000001  00000000  00000000
     149   FFFF  02C7  00000000  00000001  00000000  00000000
     150   FFFF  02CD  00000000  00000001  00000000  00000000
     151   34D2  02D0  00000000  00000001  00000000  00000000
     188   34D4  0366  00000000  00000001  00000001  00000000
     ----- ----- ----- --------  --------  --------  ---------


    Reset Drive - Please wait...... - Done.

     New Serial Number: WD-202505031951

    Write Field of File 0x0 ...

    Reset Drive - Please wait...... - Done.

    File Defragment

      ERROR LOGGING
    Error#   Command     DUT Drv   Cyl  Head  Sec  Error type   REGS  Time Stamp
    1        SmartWrLog   0   0      0    0    55  CMD Error    5104   19:52:29
    ERROR: TREX OnERR EVENT ...
    Cmd Fail (RCMD= 0xB0)!!!
    0x3753 Error Code not defined

    Current LBA            = 0
    Virtual cylinder       = 0
    Virtual head           = 0
    Current Data Zone      = 0

    Extended Error         = 0x3753 Error Code not defined
    Secondary Error        = 0x0
    PST Extended Error     = 0x0
    PTM Extended Error     = 0x0
    Host GEC               = 0xFFFFFFFE
    Drive Principal GEC    = 0x3753 Error Code not defined
    Drive Supplemental GEC = 0x0
    Warning: Writing to RCMD, not RSTAT.
    Defrag time:  0 mins  48.2767 secs

    Reset Drive - Please wait...... - Done.

    ======  Set UCCM: 0TPE0099  ======

    ======  Set DCM: 1  ======

    Всего записей: 488 | Зарегистр. 03-09-2024 | Отправлено: 19:54 03-05-2025 | Исправлено: PussWithOutBoots, 19:58 03-05-2025
    Enth

    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    "статус - 0101" - это винт перезагрузился...

    диск 'Diablo 3S' у них кроме 11 еще нужно предварительно грузить 5С...

    - не той версии 11-й?

    - каким инструментом грузите?

    - где лог?

    - как детектится?

    - какая версия FW?


    у гадалок сегодня выходной...



    Да, действительно нужен 5С, пользуюсь ломанным WD marvel 4.1
    От винта есть все родное, полный СА, ПЗУ, модули ПЗУ

    Пытался сделать по вашей инструкции от сюда - не помогает https://arch7rt.com/forum/ru/viewtopic.php?p=25122&sid=496510c7b2225931c8c447b00586f5f9#p25122

    В вд мармел детектится модель, номер прошивки, семейство


    В тирекс тоже самое. 5С и 11 не хочет подключаться. Вот лог Трекс:

    "Loading 5C Servo Overlay.......
    Cmd Fail (RCMD= 0xB0)!!!
    0xB006 VSC_ERR_OFF_TOO_LARGE

    Current LBA            = 16711935
    Virtual cylinder       = -1
    Virtual head           = 255
    Current Data Zone      = 255

    Extended Error         = 0xFFFF NOT_AN_ERR_VSC_CMD_EXEC_IN_BKG
    Secondary Error        = 0xFFFF NOT_AN_ERR_VSC_CMD_EXEC_IN_BKG
    PST Extended Error     = 0xFFFF NOT_AN_ERR_VSC_CMD_EXEC_IN_BKG
    PTM Extended Error     = 0xFFFF NOT_AN_ERR_VSC_CMD_EXEC_IN_BKG
    Host GEC               = 0xFFFFFFFF
    Drive Principal GEC    = 0xFFFFFFFF
    Drive Supplemental GEC = 0xFFFFFFFF
    OK!
    Loading 11 Permanent Overlay...
    Cmd Fail (RCMD= 0xB0)!!!

    Current LBA            = 0
    Virtual cylinder       = 0
    Virtual head           = 0
    Current Data Zone      = 0

    Extended Error         = 0x0
    Secondary Error        = 0xE617 Error Code not defined
    PST Extended Error     = 0x0
    PTM Extended Error     = 0x0
    Host GEC               = 0x0
    Drive Principal GEC    = 0x0
    Drive Supplemental GEC = 0x0

    Loading 411 DVT Overlay........OK!"

    При загрузке 5С и 11С все виснет со статусом "бизи". Идет дальше только если передернуть питание

    Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 20:00 03-05-2025 | Исправлено: Enth, 23:10 03-05-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    OM AL NOUR EGYPT SEDIV AGENCY
    Shobra, Gesr Shubra, Rod El Farag, Cairo Governorate, Egypt

    Это официальный дилер SEDIV если что.

    По вопросу скачивания и дальнешей перепродажи: есть спрос за рубежом то почему бы не перепродать бесплатное?
    Поставит свой копирайт. Пару строк незначительно подправит, типа он доработал это и вперёд продавать.
    Более того удивительно что малый масштаб распространения.

    Всего записей: 488 | Зарегистр. 03-09-2024 | Отправлено: 21:31 03-05-2025 | Исправлено: PussWithOutBoots, 21:37 03-05-2025
    roger9



    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Приветствую всех.

    Имеется

    6 tb  wd600frYZ - 01f0db0

    плата 004-0b36131

    aka wd gold based on  Ultrastar







    то есть такой же как wd Hc310 ultrastar aka Vela-Xxxx по заводчанскому

    Диск не запускается - звенит катушка на плате и все. с другой платой чужой диск запусает мотор нормально

    Проблема с платой - при включении питания либо звенит самая большкая катушка на плате - ну прям как комар
    либо если плату помять то  дико греется крутилка

    померял катушки - емкости на плате - вроде все ок - с шимок ходит 5 и 12 вольт нормально

    но крутилка аномально греется

    вопрос такой. если не получится махнуть крутилку то как у них пересаживают платы, что надо менять

    и вопрос № 2 если взять такую же плату и данные не нужны, то как ее приживить с банкой без возможных танцев с процом и ПЗУхами

    Всего записей: 121 | Зарегистр. 14-03-2016 | Отправлено: 22:12 03-05-2025 | Исправлено: roger9, 22:44 03-05-2025
    shlang

    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору


    Левый основной. Нет смысла возиться с платой, что-то переставлять, она многослойная и если вы её "мнёте" и это дает в результате нагрев чипа, то всё может быть, переставляете два rom на другую плату и всё работает.

    Добавлено:


    Цитата:
    Enth


    Цитата:
    Да, действительно нужен 5С, пользуюсь ломанным WD marvel 4.1


    В Wdmarvel открываете RAM - Чтение/запись буферов, первым SOVL - записать из файла- 5C, вторым PERMOVL - записать из файла -11 .

    Всего записей: 81 | Зарегистр. 13-02-2006 | Отправлено: 00:28 04-05-2025 | Исправлено: shlang, 00:52 04-05-2025
    roger9



    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Спасибо за ответ

    а можно только левую переставлять или надо 2 ромки пересаживать ?

    PS проверил. пересаживать можно только левую. работает


    Цитата:
    переставляете два rom на другую плату и всё работает.


    Всего записей: 121 | Зарегистр. 14-03-2016 | Отправлено: 01:57 04-05-2025 | Исправлено: roger9, 04:02 24-05-2025
    BolenB



    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    PussWithOutBoots

    Цитата:
    По вопросу скачивания и дальнешей перепродажи: есть спрос за рубежом то почему бы не перепродать бесплатное?
    Поставит свой копирайт. Пару строк незначительно подправит, типа он доработал это и вперёд продавать.

    И продаст какому нибудь "дурачку" с рекламой "'Эксклюзив. Venicer поддерживает (нет). Никому не показывать. Ноу-хау в ремонте". Иначе будет: "я твой дом труба шатал, улица фонарь вертел…"

    Я ведь то-же могу санкции ввести. Поменять пароль, и раздавать его на свежии версии через личку.
    Как ты говоришь, человек 10 наберется (откуда пришли еще 64 человека я не знаю).
    Останавливает то, что ветка загнется, в том числе и твоего полу-флуда не будет.

    Много тебе араб хотелок исполнил? Сомневаюсь.
    Как там, на арабском, говорится: "Жри что купил, сиди и не вякай".

    Добавлено:

    Цитата:
    На одном и томже пакете 0195Q на дисках ваивальди может произойти следующее
    а может и не произойти. От чего зависит непонятно. Зачем делаем тоже непонятно,
    04й у нас есть всегда в DIR и мы его не удаляем. Незачем объединять свободное
    место. Оно не понадобится никогда. Для раздувания P листа и так хватит.

    Я для кого описание пишу? Для араба?
    Ну поставть Defrag_SA=0 (в двух местах) и спи спокойно.
    И не надо "выламывать с корнем" 3514,1 (еще и для 2.5 винтов).
    Поставь  type_3514=0 для семейства (да хоть для всех) и тоже спи спокойно.

    Всего записей: 871 | Зарегистр. 22-12-2003 | Отправлено: 03:55 04-05-2025 | Исправлено: BolenB, 04:59 04-05-2025
    roger9



    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    ну можно ж и через личку пароль почему нет - пишешь на мыло - если чел понятный чему черех какое то время на почту пароль от архива



    Цитата:
    Я ведь то-же могу санкции ввести. Поменять пароль, и раздавать его на свежии версии через личку.
    Как ты говоришь, человек 10 наберется (откуда пришли еще 64 человека я не знаю).
    Останавливает то, что ветка загнется, в том числе и твоего полу-флуда не будет.


    Всего записей: 121 | Зарегистр. 14-03-2016 | Отправлено: 04:38 04-05-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    BolenB
    Если речь обо мне то думаю что смогу пережить санкции и раздачи паролей. В наличии достаточно денег
    чтобы купить что угодно где угодно в готовом виде. За те деньги что я уже потратил на скупку дисков для тестов на 810011 уже можно было бы купить готовый скрипт венайсера. Плюс что-то я не вижу чтобы кто-то массово тестировал и писал хоть что нибудь о найденных проблемах и способах их решений. Как Вы говорите 64 человека скачало и где обратная связь от остальных 63? Поблагодарили так вообще менее 10 вот они и есть вся текущая тема. Не лишним будет напомнить что Вы и Smyg1 на пару высмеивали меня что я куплю лажу и меня обманут однако в итоге многое с чего продвинулась версия 7.0 и далее скопировано с Zeger.TRX, DEX.TRX, F.TRX которые купил я на свои деньги именно у этого араба и отдал Вам бесплатно.


    Всего записей: 488 | Зарегистр. 03-09-2024 | Отправлено: 07:37 04-05-2025 | Исправлено: PussWithOutBoots, 08:12 04-05-2025
    Открыть новую тему     Написать ответ в эту тему

    Страницы: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73

    Компьютерный форум Ru.Board » Hardware » Магнитные носители информации » Ремонт накопителей WD (Western Digital). Часть XI


    Реклама на форуме Ru.Board.

    Powered by Ikonboard "v2.1.7b" © 2000 Ikonboard.com
    Modified by Ru.B0ard
    © Ru.B0ard 2000-2025

    BitCoin: 1NGG1chHtUvrtEqjeerQCKDMUi6S6CG4iC

    Рейтинг.ru
