    BolenB



    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    PussWithOutBoots

    Цитата:
    В наличии достаточно денег
    чтобы купить что угодно где угодно в готовом виде.


    Цитата:
    Поблагодари так вообше менее 10 вот они и есть вся текущая тема. Не лишним будет напомнить что Вы и Smyg1 на пару высмеивали меня что я куплю лажу и меня обманут однако в итоге многое с чего продвинулась версия 7.0 и далее скопировано с Zeger.TRX, DEX.TRX, F.TRX которые купил я на свои деньги именно у этого араба и отдал Вам бесплатно.

    Вот только пользуешся, нашей версией скрипта. Если что-то не работает, араб не при делах.
    Здесь тебе помогают. А что-то самому исправить «У меня лапки».


    Добавлено:
    Normal61

    Цитата:
    Пакет 033QJ из HUBLT2 не видит голов.

    Прошелся по всем HUBLT2.
    033QJ исправлена карта голов в rom.bin
    Добавлены (где отсутствовали): 243B,411,3408.
    Очищены: 01, 03, B5.
    Копировать поверх v20 (с заменой файлов).
    https://dropmefiles.com/a09Or

    Всего записей: 879 | Зарегистр. 22-12-2003 | Отправлено: 08:14 04-05-2025 | Исправлено: BolenB, 09:09 04-05-2025
    Enth

    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    В Wdmarvel открываете RAM - Чтение/запись буферов, первым SOVL - записать из файла- 5C, вторым PERMOVL - записать из файла -11 .


    Огромное спасибо, помогло. А как скрутить пробег не подскажите? При замене 21 в памяти и на блинах с хард ресетом ничего не происходит. При перезаписи всего СА пробег меняется в смарт только до первой перезагрузки, после перезагрузки возвращается родной. Пересмотрел уже кучу модулей - толком ничего не нашел. Менял 21, 23, 24 - все четно

    Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 09:12 04-05-2025
    Normal61



    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    Копировать поверх v20 (с заменой файлов).

    Спасибо!

    Всего записей: 894 | Зарегистр. 24-01-2019 | Отправлено: 10:05 04-05-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Что делаю сейчас. Возможно надо будет на этом семействе пропускать часть WRRO.

    ApolloCR - очистив B5 заново выполню
    ======  Full Zero Write-WRRO Testing:[B2,3]  ======

    Это сотрёт всё что наделал
    Full Read-WRRO Testing:[B2,5,10001]

    И далее переход на метку PST т.е. пропуск всего остального WRRO.
    Тонкий момент - диск может писать No File ID на команду clrfile 0xB5
    и програмные ресеты не решают проблему. Ручной сброс питания решает
    проблему. Диск находит B5 и очищает его.

    Всего записей: 506 | Зарегистр. 03-09-2024 | Отправлено: 10:22 04-05-2025 | Исправлено: PussWithOutBoots, 10:25 04-05-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

    Цитата:
    PussWithOutBoots
    Возможно надо будет на этом семействе пропускать часть WRRO.

    эта проблема наблюдается у всех свежих винтов и CMR и SMR...

    при прогоне через DIY.TRX у всех переполняются В5 и портятся настройки WRRO...

    и если их не стереть, что тоже достаточно проблематично, то с каждым разом все будет хуже и хуже...

    выглядит похоже на деградацию головок...

    это эффект ранее ошибочно приписывали "убиванию головок повторным Тачдауном"...

    у Yuri_1 была идея - что это или не все что надо тесты арко прошли и 40 неполный, или не в том порядке что нужно...

    Всего записей: 6368 | Зарегистр. 03-10-2006 | Отправлено: 10:33 04-05-2025 | Исправлено: Smyg1, 11:58 04-05-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Ну тогда надо у ApolloCR выставить в параметрах b2_type1=2. Перед WRRO тестами сделать проверку на ==2 если равно то обнулить нужные файлы. Ни в один WRRO тест с =2 не войдёт
    Ну или ещё у каких то тоже. Это полный скип. Так предлагается?

    Inca 8.0 + CUTCAP
    https://pastebin.com/5YE0Qr4w

    Всего записей: 506 | Зарегистр. 03-09-2024 | Отправлено: 13:20 04-05-2025 | Исправлено: PussWithOutBoots, 15:33 04-05-2025
    Smyg1



    Gold Member
    Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору

    Цитата:
    Head 0 = 68264  ( Tracks: 68225  , Sectors: 39     , E6_0: 80     )
    Head 1 = 21     ( Tracks: 19     , Sectors: 2      , E6_1: 21     )
    Head 2 = 45     ( Tracks: 29     , Sectors: 16     , E6_2: 45     )
    Head 3 = 24     ( Tracks: 21     , Sectors: 3      , E6_3: 24     )



    теперь просто депопнуть голову 0...


    Цитата:
    DISK_SERVO_WRT_FLT_TONESCAN

    Всего записей: 6368 | Зарегистр. 03-10-2006 | Отправлено: 15:51 04-05-2025 | Исправлено: Smyg1, 15:53 04-05-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    ну да. скрипт завершился успешно. подключил его на лабу и убрал 0ю. сейчас форматируется.
    SPT тесты выключены.

    Всего записей: 506 | Зарегистр. 03-09-2024 | Отправлено: 16:05 04-05-2025
    BolenB



    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Smyg1

    Цитата:
    теперь просто депопнуть голову 0...

    А какой-толк от этих тестов?

    Вы на счетчики голов хоть поглядывайте иногда.

    Реально диск прошел только тест D1,1
    На остальных тестах он вылетал на мертвой голове 0 (до остальных голов тесты даже не доходили).
    Кроилово (неотключение мертвой головы) ведет к попадалову.

    Всего записей: 879 | Зарегистр. 22-12-2003 | Отправлено: 16:27 04-05-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Так а что с того что не проходил?
    Отключил голову 0 в лабе командой. Сделал группировку TRACK 1 и раздутие дефектов. Сделал формат по P листу. Далее диск прошёл чтение всей поверхности. И нашёл девять секторов проблемных. Верификация нашла ещё 12.
    Скрыл их как микрозоны. Сберёг примерно двое суток в итоге предотвратив KILL HD и рестарт с нуля.

    Претензии понимаю - скрипт должен быть полный автомат а я перехожу на ручное допиливание для экономии времени.

    Всего записей: 506 | Зарегистр. 03-09-2024 | Отправлено: 18:11 04-05-2025 | Исправлено: PussWithOutBoots, 18:18 04-05-2025
    shlang

    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:

    Enth


    Цитата:
     А как скрутить пробег не подскажите?


    Не совсем понял, сбросить SMART можно командой, а для редактирования в шапке есть http://doctorhdd.narod.ru/img/Edit21v7.rar . Только записывать отредактированный файл нужно загрузившись со смещением регионов, или ещё как-то избежав загрузки fw c диска, чтобы в памяти не было активного 21-го.

    Добавлено:

    Цитата:

    roger9


    Цитата:
    а можно только левую переставлять или надо 2 ромки пересаживать ?


    Точно не помню, помнится что вроде как левая основная, но проще сразу две перекинуть, тем более они в одном месте, чем потом повторно возиться со второй, если одной будет недостаточно.

    Всего записей: 83 | Зарегистр. 13-02-2006 | Отправлено: 19:51 04-05-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Китайский Zeger котрый венайсер логика B2:
    В настройках семейства RunB2=1


    If runB2 >0
    Mini WRRO [0xB2]
    Mini RRRO [0xB2]
    eif


    If RunB2>0
    Full Write WRRO [0xB2]
    eif


    if RunB2=5
    Full Read WRRO [0xB2]
    eif

    if RunB2>0
    Xmms WRRO [0xB2]
    eif

    Больше нет ничего по B2. Да и зачем оно нужно. Диски эти довольно свежие. Не надо метки перезаписывать и к тому же B2,5 что то проблемно идёт. Чтение улучшится на копейку а затраты
    времени вагон. Тесты добавленные в 8.0 там тоже есть. Видимо нужны зачем то.


    34D3 называется - Dual Buffer Write Log Generation [0x34D3]

    34D4 называется - Dual Buffer Read Log Generation [0x34D4]
    Не знаю как верно в DIY или там

    Причём 34D4 запускается дважды подряд
    xf 0x34d4,1,0x301,0,0,0,0,0,0,0,1,3,0,0,0,0,0,0;poll
    xf 0x34d4,1,0x301,0,0,0,0,0,0,0,2,3,0,0,0,0,0,0;poll

    34D6 называется - Dual Buffer Log Generation [0x34D6]


    если 3514 пролетел то в DIY fixe6 там clribi; fixe6
    там везде где требуется fixe6 делается clribi + fixe6

    Всего записей: 506 | Зарегистр. 03-09-2024 | Отправлено: 20:37 04-05-2025
    roger9



    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    эхх, кто-нибудь бы починил ы аркомашину на wdmarwel бы

    как то она ж у него с сервера то команды брала. значит были же команды, таблички у него откуда-то

    Всего записей: 124 | Зарегистр. 14-03-2016 | Отправлено: 21:30 04-05-2025
    Rozik



    Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    roger9


    Цитата:
    эхх, кто-нибудь бы починил ы аркомашину на wdmarwel бы


    В Кракадиле полностью рабочая аркомашина.

    Зачем вам это говноподелие?

    ----------
    Буратино, ты сам себе враг

    Всего записей: 356 | Зарегистр. 05-09-2001 | Отправлено: 21:44 04-05-2025
    snip54



    Junior Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    эхх, кто-нибудь бы починил ы аркомашину на wdmarwel бы

    В том же ВДмарвеле  можно отредактировать скрипт селфскана и запустить(более ветхие версии позволяли это). Гораздо нагляднее и можно любые тесты в любом количестве и порядке пускать.

    Всего записей: 130 | Зарегистр. 30-03-2016 | Отправлено: 22:28 04-05-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    Vivaldi v8
    https://pastebin.com/60Yjw5wr


    INCA - лучший диск у WD. Уровень качества недоступный в наши дни.
    Вот диск от которого чуть выше был лог. H0 выключена командой.

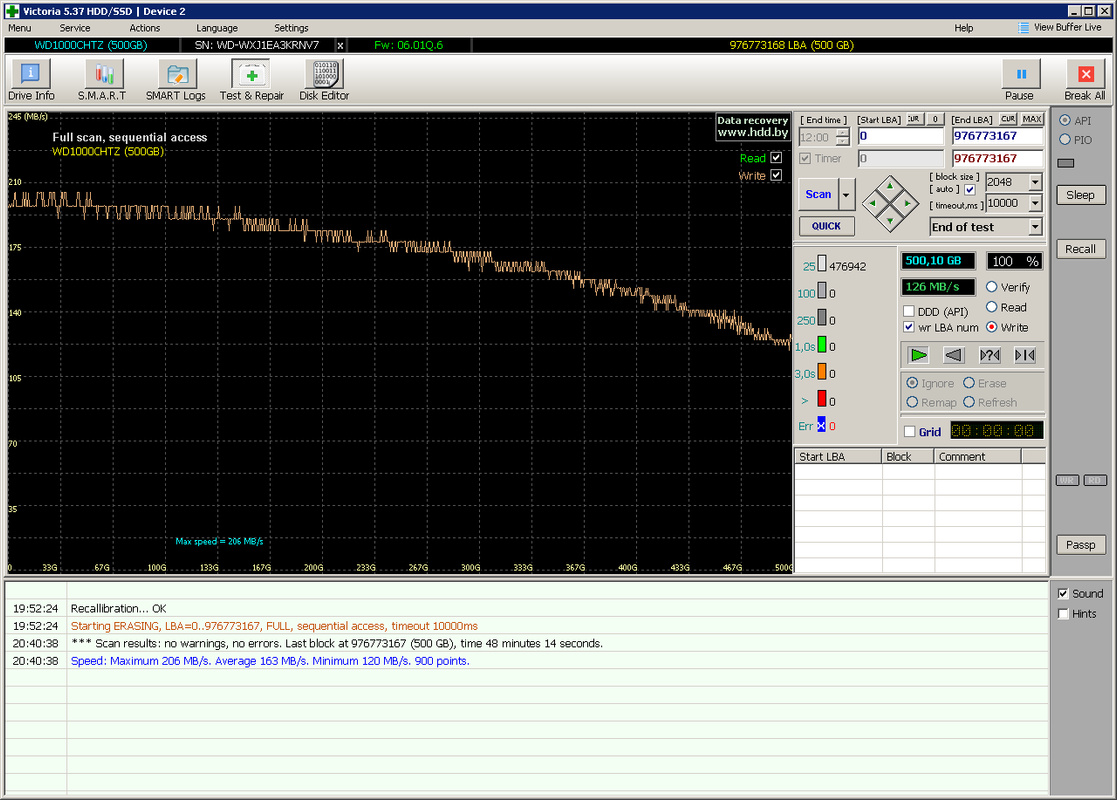

    Запись

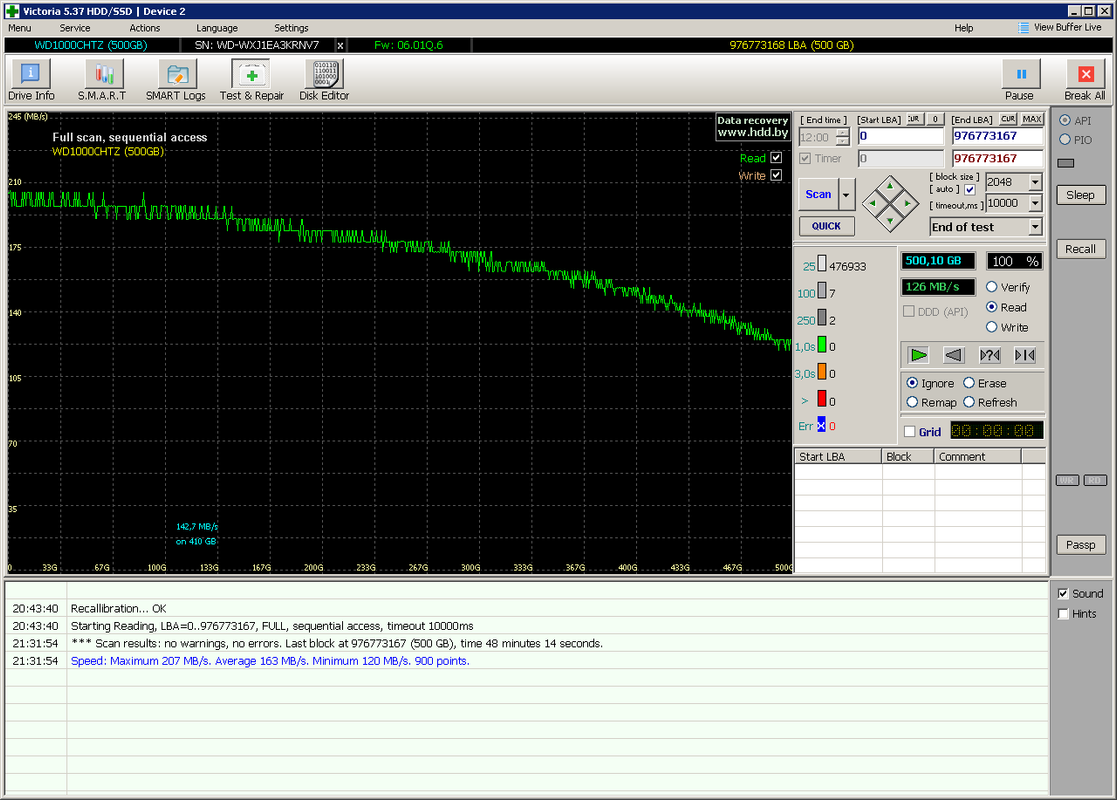

    Чтение


    Всего записей: 506 | Зарегистр. 03-09-2024 | Отправлено: 06:34 05-05-2025
    BolenB



    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    PussWithOutBoots

    Цитата:
    34D3 называется - Dual Buffer Write Log Generation [0x34D3]
    34D4 называется - Dual Buffer Read Log Generation [0x34D4]
    Не знаю как верно в DIY или там.
    34D6 называется - Dual Buffer Log Generation [0x34D6]

    Верно в DIY.

    Всего записей: 879 | Зарегистр. 22-12-2003 | Отправлено: 06:50 05-05-2025 | Исправлено: BolenB, 06:51 05-05-2025
    JETWAY

    Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

    Цитата:
    INCA - лучший диск у WD. Уровень качества недоступный в наши дни.


    Это же Raptor 10.000 RPM.
    Диски не для ширпотреба.У них и стоимость была соответствующая.
    Сам имею несколько таких на 1 тб очень быстрые.
    Но с какого то года WD почему то перестала выпускать их.
    Было несколько Raptor на гарантии ,отправил по RMA пришёл ответ,что WD
    перестали их производить и заместо них выпускает такие же по характеристикам под названием WD Gold.
    Предложили на них поменять.
    Но как может быть такие же характеристики у WD Gold 7200 RPM и у Raptor 10.000 RPM не понятно.

    Всего записей: 377 | Зарегистр. 11-07-2006 | Отправлено: 08:47 05-05-2025
    PussWithOutBoots



    Full Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    JETWAY
    По скорости - понятно. Число оборотов уменьшилось однако плотность записи сильно вырасла.
    Итоговая скорость современных 7200 даже выше чем ранее достигалось на 10000.
    Вот по времени доступа никакне догнать. 7мс и 12мс.


    Добавлено:
    Продолжение попыток сделать ApolloCR на 8.0 и пакете 94х
    После успешных 34D1 и 34D2 делавшихся на полной скорости
    34D3 катастрофически медленно идёт и наловил там 130 000 дефектов
    трековых в самых первых зонах H0 но я то знаю что это полная лажа.
    Головка в идеале и по физике диск отлично читает-пишет.

    Направление действий:
    Сейчас откат сделаю до бекапа диска после 34D2. Залью CF1-IB1 от 04х.
    Т.е скрипт должен будет идти на двух варях. Сначала 94 потом после арко на 04.
    и рестарт с WRRO стадии.


    UPD попутно перепробовал имеющиеся у Дмитрия пакеты на ApolloCR
    и ни один не отключает головку. Т.е потенциальное ускорение скрипта
    через DEPOPHEAD на них невозможно.

    Всего записей: 506 | Зарегистр. 03-09-2024 | Отправлено: 10:49 05-05-2025 | Исправлено: PussWithOutBoots, 14:27 05-05-2025
    BolenB



    Advanced Member
    Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
    del

    Всего записей: 879 | Зарегистр. 22-12-2003 | Отправлено: 11:22 05-05-2025 | Исправлено: BolenB, 11:26 05-05-2025
    Открыть новую тему     Написать ответ в эту тему

    Страницы: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79

    Компьютерный форум Ru.Board » Hardware » Магнитные носители информации » Ремонт накопителей WD (Western Digital). Часть XI


    Реклама на форуме Ru.Board.

    Powered by Ikonboard "v2.1.7b" © 2000 Ikonboard.com
    Modified by Ru.B0ard
    © Ru.B0ard 2000-2025

    BitCoin: 1NGG1chHtUvrtEqjeerQCKDMUi6S6CG4iC

    Рейтинг.ru
