Цитата:

Не совсем понял, сбросить SMART можно командой, а для редактирования в шапке есть http://doctorhdd.narod.ru/img/Edit21v7.rar . Только записывать отредактированный файл нужно загрузившись со смещением регионов, или ещё как-то избежав загрузки fw c диска, чтобы в памяти не было активного 21-го.

Да, хочу отредактировать, а не сбросить. Уже пробовал по всякому, в том числе и так. Даже СА целиком удалял и переписывал с правлеными 21-26 модулями. Пробовал сначала писать в память, а потом на блины с хард ресетом - не помогает.

Если переписывать СА целиком - изменения видны только до первой перезагрузки. После перезагрузки все сбрасывается до родных значений.

Не хотят меняться значения Power On Hours и Head Flying Hours
Будь-то бы есть еще один модуль из которого эти значения подтягиваются

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 14:59 05-05-2025

PussWithOutBoots Full Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору DragFly4 v8.0 https://pastebin.com/FYvsyxgg Diablo3S v8 https://pastebin.com/NmfBkncz
	Всего записей: 488 \| Зарегистр. 03-09-2024 \| Отправлено: 18:06 05-05-2025 \| Исправлено: PussWithOutBoots, 21:32 05-05-2025

shlang

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Enth

Цитата:

е хотят меняться значения Power On Hours и Head Flying Hours

Когда пишите, грузитесь со смещением, чтобы диск не инициализировался сам, пишите обе копии модуля, предварительно очистите обе копии модуля 6F.

Всего записей: 79 | Зарегистр. 13-02-2006 | Отправлено: 21:47 05-05-2025 | Исправлено: shlang, 22:24 05-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Когда пишите грузитесь, со смещением, чтобы диск не инициализировался сам, пишите обе копии модуля, предварительно очистите обе копии модуля 6F.

Обе копии имеется ввиду регион 0 и регион 1? И смещение - соответственно в "Регионы СА" просто к адресу региона добавить любое число?

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 22:13 05-05-2025

shlang

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Там прямо есть, загрузка со смещением региона в пзу, или что-то вроде того, в меню, он сам всё изменит и потом восстановит, надо только от загрузки оверлеев автоматом отказаться и загрузить вручную, когда модули записываете, там справа можно прямо выбирать - посекторно копия головка 1, головка 0.

Всего записей: 79 | Зарегистр. 13-02-2006 | Отправлено: 22:23 05-05-2025 | Исправлено: shlang, 22:25 05-05-2025

tametung

Silver Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Не хотят меняться значения Power On Hours и Head Flying Hours

выложите модуль

Всего записей: 2273 | Зарегистр. 27-01-2007 | Отправлено: 00:20 06-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

когда модули записываете, там справа можно прямо выбирать - посекторно копия головка 1, головка 0.

Не нахожу такого, но сделал по своему, как умею - выбрал 6F, нажал "очистить выделенный модуль". После все перезаписал, но результат такой же - после перезагрузки все изменения пропадают.

Цитата:

выложите модуль

Сейчас сделаю

https://fex.net/s/l1nazds

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 02:29 06-05-2025 | Исправлено: Enth, 03:10 06-05-2025

shlang

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

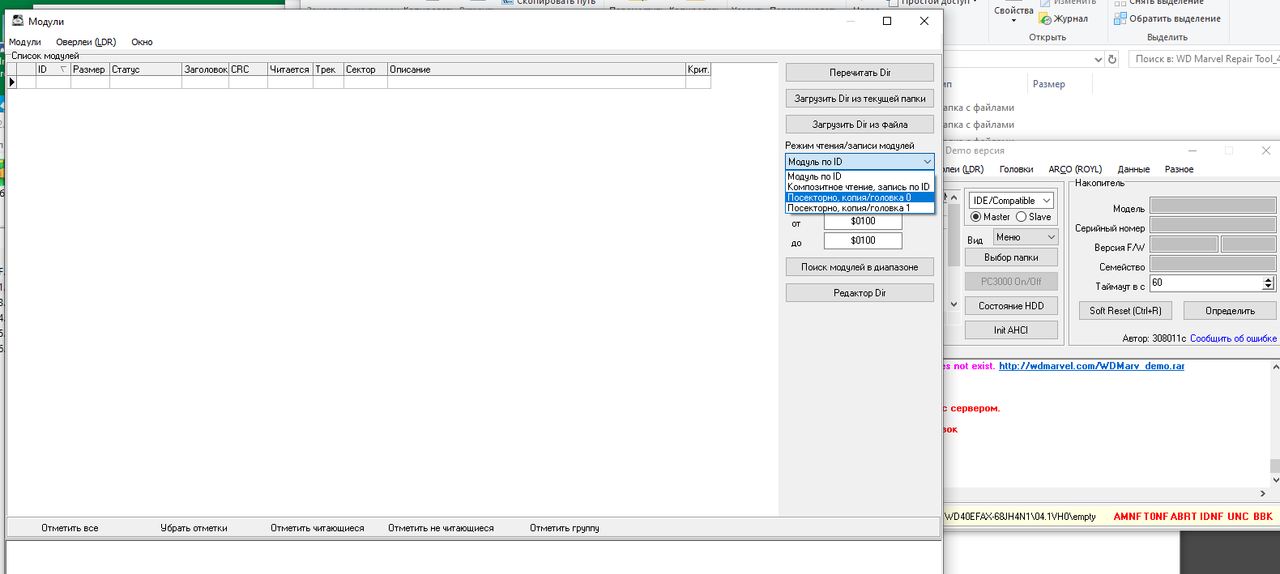

"Режим чтения/ записи модулей", последовательно выбираете, сначала головка 0, посекторно, и очищаете 6F, записываете правленый 21, потом выбираете головка 2 посекторно, и делаете то же. Чтобы изменения гарантированно были в обоих копиях.

Всего записей: 79 | Зарегистр. 13-02-2006 | Отправлено: 04:14 06-05-2025

BolenB

Advanced Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

shlang

Цитата:

предварительно очистите обе копии модуля 6F

Я бы поостерегся, полностью очищать 6F.
Нарушите структуру модуля и придется выключать DLGII в паспорте, чтобы винт не "падал".
Я 296 пакетов исправил, чтобы вернуть "правильно очищенный" 6F.

Всего записей: 871 | Зарегистр. 22-12-2003 | Отправлено: 09:12 06-05-2025 | Исправлено: BolenB, 12:26 06-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

"Режим чтения/ записи модулей", последовательно выбираете, сначала головка 0, посекторно, и очищаете 6F, записываете правленый 21, потом выбираете головка 2 посекторно, и делаете то же. Чтобы изменения гарантированно были в обоих копиях.

Не нахожу такого в WD Marvel. Единственное место где можно загрузить модули "по регионам" - это "работа с виртуальным SA" - через него тоже делал - все работает только до первой перезагрузки. И к слову - если загрузить оверлеи C5 и 11 - модуль 21 появляется в оперативке - "RAM Static файлы".

Так же пробовал менять 23-ий модуль (он же шаблон) и после этого сбрасывать смарт, работает но Power On Hours и Head Flying Hours остаются по нолям, хотя остальные параметры подтягиваются

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 10:07 06-05-2025

shlang

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Enth

То что он есть в памяти, после загрузки модулей, это нормально. Ещё 2Е инициализируйте, обе копии.

Добавлено:

Цитата:

BolenB

Цитата:

Я бы поостерегся, полностью очищать 6F.
Нарушите структуру модуля и придется выключать DLGII в паспорте, чтобы винт не "падал".

Спасибо за уточнение. А при его очистке есть какой-то общий подход для всех дисков, или индивидуальные особенности присутствуют? Не могли бы вы чуть подробнее описать верный подход при очистке 6F? Не получится например просто выключить DLG, перезагрузить диск, очистить 6F и снова перезагрузить, а после включить DLG?

Всего записей: 79 | Зарегистр. 13-02-2006 | Отправлено: 14:35 06-05-2025 | Исправлено: shlang, 14:49 06-05-2025

tametung

Silver Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

https://fex.net/s/l1nazds

"не удается получить доступ к сайту"

Всего записей: 2273 | Зарегистр. 27-01-2007 | Отправлено: 14:45 06-05-2025

shlang

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

"не удается получить доступ к сайту"

https://dropmefiles.com/rXMqh

Всего записей: 79 | Зарегистр. 13-02-2006 | Отправлено: 14:51 06-05-2025

tametung

Silver Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

https://dropmefiles.com/rXMqh

09 32 49 49 00000000005DAC Power-On Time Count
F0 B2 49 49 00000000003DAC Head Flying Hours

F0 не понятно зачем рихтовать. это закрытый для отображения атрибут.
А вот 09. ..хм. Пока не могу ничего сказать.

Всего записей: 2273 | Зарегистр. 27-01-2007 | Отправлено: 15:30 06-05-2025

PussWithOutBoots

Full Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Гермоблок VIVALDI и первая версия гермоблока REMBRANDT являются полными копиями.
Прокладку на сервоконтроллере у REMBRANDT убрали в обоих ревизиях.
Однако следы на металле показывают что серва имеет не маленький нагрев.
Когда делаю диск то меняю прокладку на процессоре на 12*12*1.5мм и на серве
добавляю 8*8*1мм.

Интересно кто-нибудь ещё так делает или ...

Всего записей: 488 | Зарегистр. 03-09-2024 | Отправлено: 20:07 06-05-2025

rigeon

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

PussWithOutBoots

Я ещё так делаю.
Поролон выкидываю сразу и вырезаю из термопрокладки
нужной толщины необходимый размер. На проц.
Там где серва близко к корпусу на неё тоже ставлю.
Считаю целесообразным.

Всего записей: 80 | Зарегистр. 08-01-2024 | Отправлено: 21:15 06-05-2025

Enth

Junior Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

09 32 49 49 00000000005DAC Power-On Time Count
F0 B2 49 49 00000000003DAC Head Flying Hours

F0 не понятно зачем рихтовать. это закрытый для отображения атрибут.
А вот 09. ..хм. Пока не могу ничего сказать.

Да, я уже правил модули
Цитата:

"Режим чтения/ записи модулей", последовательно выбираете, сначала головка 0, посекторно, и очищаете 6F, записываете правленый 21, потом выбираете головка 2 посекторно, и делаете то же. Чтобы изменения гарантированно были в обоих копиях.

Безрезультатно, все так же после перезагрузки возвращаются родные значения. Похоже, какой то модуль помимо 21-26 является резервной копией для POH и HFH

Всего записей: 107 | Зарегистр. 01-08-2023 | Отправлено: 22:48 06-05-2025

tametung Silver Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору вот попробуйте,пока я разбираюсь https://disk.yandex.ru/d/H_iI8P2f_HZ_ow
	Всего записей: 2273 \| Зарегистр. 27-01-2007 \| Отправлено: 23:04 06-05-2025

PussWithOutBoots Full Member	Редактировать \| Профиль \| Сообщение \| Цитировать \| Сообщить модератору Apollo v8. Обычный. ApolloCR пока проблемы на WRRO стадии. https://pastebin.com/vTad0MXw
	Всего записей: 488 \| Зарегистр. 03-09-2024 \| Отправлено: 23:11 06-05-2025

tametung

Silver Member

Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору

Цитата:

Похоже, какой то модуль помимо 21-26 является резервной копией для POH и HFH

25-й и 26-й никакого отношения к SMART'у не имеют.
Проблема в том,что оба эти атрибута (09 и F0) результат работы таймера. а формат хранения не известен.

Всего записей: 2273 | Зарегистр. 27-01-2007 | Отправлено: 23:14 06-05-2025 | Исправлено: tametung, 23:16 06-05-2025
