Victor_VG
Tracker Mod | Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
akaGM
Да, есть такая мутно-тёмно-пресловутая фирма - "какая-то Литокалу  " - LiitoKala которая уже давно занимается разработкой и производством систем электропитания и считается одним из лидеров в области разработки и производства аккумуляторов, зарядных устройств и отдельных блоков питания (последние она чаще всего использует в составе изготавливаемых ей комплектов, в том числе зарядных устройств) промышленного назначения, но и бытовые устройства производит - людям нужно, спрашивают - завод изготовит, ну а купец привезёт только то, за что ему больше заплатят, поэтому конечный покупатель в итоге знает только тот товар и имя его изготовителя, что видит в его лавке...
Цилиндрические аккумуляторы формфакторов АА и ААА носят слегка иные маркировки формфактора - по габаритам. Батарейкам АА соответствует типоразмер 14500, ААА -10450. В этой маркировке первые две цифры округлённый до миллиметра диаметр, три последних высота корпуса без учёта высоты выпуклого колпачка анодного (плюсового, положительного) электрода которого в большинство выпускаемых цилиндрических ячеек имеет промышленное исполнение с плоским плюсовым контактом (Flat Plus) т.к. прежде всего предназначены для сборки различных аккумуляторных батарей с использованием приваренных или припаянных в процессе изготовления выводов или для установки в пружинные держатели различной конструкции.
И только очень небольшая часть ячеек выпускается в бытовом исполнении для установки в фонари, игрушки и другие питаемые от батарей устройства с выпуклым плюсом в виде наклеиваемого токопроводящим клеем или значительно реже приваренного точечной сваркой дополнительного контактного диска. Такие ячейки выпускают для использования в качестве основного источника питания или замены солевых, щелочных, серебряно-/воздушно-/марганцево-цинковых или литиевых элементов питания с учётом различия в выходном напряжении - у литиевых ячеек в зависимости от типа химии оно лежит в диапазоне от 2,4V до 3,7V, а у заменяемых ими элементов 1,2 - 1,6V, так же литиевым ячейкам требуется специализированный тип зарядного устройства обеспечивающий режим зарядки СС-СV - "стабилизация тока - стабилизация напряжения" с допустимым отклонением не выше 1% от номинала и последующее их отключение при снижении тока через ячейку до 2% - 3% от зарядного тока, и главное это устройство должно защищать ячейки как от перезаряда который в лучшем случае разрушит структуру катода (отрицательный, минусовой вывод) что ведёт к резкому падению их ёмкости или вздутию, а в ряде химий например Литий-Кобальт (маркировка типа ICR), и к взрыву. А так же защищать их от переразряда - разряда ниже минимально допустимого напряжения на ячейке так как при этом происходит необратимое разрушение катода и ячейка перестаёт заряжаться.
Для других типов аккумуляторов используются свои режимы заряда, а момент завершения зарядки определяется по иным признакам, например по достижению напряжения на ячейке определённого уровня.
Но, для любых типов аккумуляторов недопустим перезаряд поскольку он ведёт к разрушению катода, а анод у всех в той или иной мере одинаков - обычно это графитовый электрод обеспечивающий контакт нагрузки с ячейкой.
И давайте посмотрим какие параметры должна обеспечивать наша зарядка чтобы не выбрать излишне мощную или наоборот, слишком слабую.
Для литиевых ячеек зарядный ток не должен превышать разрядного тока, типично он ограничивается значением 1С - где С номинальная ёмкость ячейки и указывается в амперах. Это необходимо так как нагрев ячейки выше допустимой при зарядке температуры вызовет её отказ. И в то же время минимальный зарядный ток должен быть выше 0,2С, а в качестве номинального часто указывается величина 0,5С.
Ячейки типоразмера 14500 имеют ёмкость 600 - 1500 мАч, экспериментальные варианты до 2000 - 2200 мАч, и больше энергии они физически не способны накопить. Правда отделам продаж и рекламы, равно как и жуликам, наука, знания и реальность зверь не ведомый, то "А какую цифру вам написать?". Поэтому мы видим что наша зарядка должна обеспечивать ток до 1А, а минимальный подскажут ячейки типоразмеров 10240/10350/10450 имеющие ёмкость от 250 мАч до 600 мАч и отсюда видим что наша зарядка должна давать ток регулируемый в диапазоне от 200/250 до 1000 мА.
Хорошо, с током мы разобрались, дальше смотрим максимальное число одновременно заряжаемых ячеек которое определит нужное число независимых каналов зарядки, и учитывая то, что мы знаем о процессе зарядки и эксплуатации ячеек решаем что мы хотим иметь - простую зарядку умеющую только заряжать ячейки при ручном выборе режимов или более сложную систему (Smart) умеющую автоматически выбрать нужный режим, в старших моделях со средствами диагностики и восстановления сильно разряженных ячеек. Смотрим нужна ли нам возможность зарядки ячеек больших размеров и большей ёмкости? Нужен ли режим быстрой зарядки при котором ячейка короткое время безопасно заряжается большим током пока не наберёт примерно 80% своей ёмкости, а после переключается в режим дозарядки с нормальными токами? Смотрим как будет использоваться устройство - при питании от розетки, или от иного БП, например от телефонной зарядки или на нужна возможность иметь зарядку в автомобиле?
И ответив себе на эти вопросы выбираем ту модель и комплектацию которая подходит нам по параметрам и стоит меньше аналогов, и главное на которую меньше всего нареканий на брак и частые отказы. Она и будет для нас оптимальной.
Из хорошо себя показавших Smart зарядок можно взять к примеру LiitoKala Lii-500/500S (их различия не столь уж и велики) с питанием от своего сетевого БП 12V 2A, умеющую в том числе и восстанавливать повреждённые ячейки и достаточно универсальную по типоразмерам корпусов цилиндрических ячеек и с длиной до 68 мм - более длинные в неё не входят. Она обеспечивает ток 1А на канал, при этом все четыре канала в ней независимы и могут заряжать любые понимаемые системой управления ячейки, и способная работать в режиме Power Bank 5V 1A.

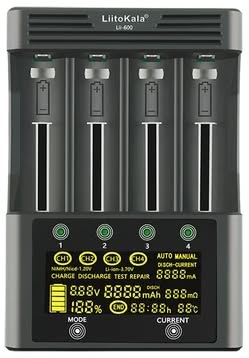

А если у нас есть ячейки требующие большие зарядные токи, например LiitoKala Lii-KING4000 типоразмера 18650 и гигантской для него ёмкость 4000 мАч с номинальным зарядным током 3А, то нам потребуется уже более мощная модель LiitoKala Lii-600 которая может одновременно заряжать четыре ячейки с типоразмером до 21700 током 2,5А выбираемым автоматикой или 3А выставляемым в ручную. Но, за это и расплата - габариты и масса, и более мощный БП 12V 5A. И возможности работать Power Bank у неё нет, зато она порой может восстановить очень сильно разряженные ячейки если их напряжение превышает 1,7V. Правда восстановление их первичной ёмкости никто не обещает, но они хотя бы какое-то будут работать дав нам время найти им замену...
----------
Жив курилка! (Р. Ролан, "Кола Брюньон")
Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti |
|
Всего записей: 35372 | Зарегистр. 31-07-2002 | Отправлено: 21:26 14-09-2025 | Исправлено: Victor_VG, 22:15 14-09-2025 |
|
