ipmanyak

Зарядка нормальная, у самого такая же, но её стоит питать от нормального БП отдающего ток 2А без просадки, а это не телефонные зарядки однозначно - у них внутри обычно простейший блок питания, вдобавок они часто маркируются на значительно больший ток чем реально могут отдавать длительное время и это видно как по нагреву их корпусов, так и по снижению выходного напряжения ниже минимально допустимых 4,75V, порой задолго до достижения "номинального тока нагрузки".

Что до батарей, тут и вовсе проверяется элементарно - надо измерить их Internal Resistance (IR) специальным прибором - измерителем внутреннего сопротивления батарей и посмотреть:

Alkaline LR3/LR6 (AA/AAA) cell/battery check criteria use YAOREA YR-1035+:

U ~ 1,65V
IR (1KHz)/ Ohm:

New Good Used Old Bad

0,1 <= 0,5 <= 0,8 <= 1,6 > 1,8

но, специальный прибор для разового теста штука не дешёвая, а потом будет зря место занимать, а как без него проверить исправность аккумулятора?

И такой способ есть, он не столь точен, но позволяет понять состояние ячейки. Я заметил, что схема TZT Battery tester чувствительна к состоянию проверяемого аккумулятора или батарейки.

Берём любой полностью заряженный аккумулятор с напряжением 1,56V - 1,63V и вставляем в прибор и смотрим шкала (она на плате) покажет?

Новый - четыре деления,
поработал, но годен - три, по мере износа до одного деления,
пора менять - не включится.

А поскольку прибор маленький чуть больше батарейки, то его и хранить удобно, а чувствительность его схемы к состоянию аккумуляторов делает его нам вдвойне полезным, а сгорит, потеряется, "заиграют" - вроде и не жалко....

Цитата:

Прочитал, что алкалиновые аккумы имеют эффект памяти, это действительно так?
Если так, то каким образом эту память им сбросить?

Автору сей писанины -"алкалиновые аккумы имеют эффект памяти" по бестолковке настучать, но осторожно, дабы следы намёка на мозги не вышибить!

Явление "эффект памяти" проявляется только для никель-кадмиевых аккумуляторов, хотя у всех типов аккумуляторов есть свои особенности, которые надо учитывать при эксплуатации.

Alkaline аккумуляторы/батареи никаким эффектом памяти не обладают ибо химия не та чтобы он проявлялся, но их щелочной электролит даёт в три - четыре раза большую энергоёмкость по сравнению с солевыми гальваническими элементами. Кроме того только щелочные батарейки можно заряжать как и аккумуляторы, просто число циклов заряд-разряд до помойки у них разное - у аккумулятора сотни и тысячи, у батарейки до десяти - пятнадцати.

Различие по числу циклов заряд-разряд между батарейками и аккумуляторами принципиально - при разряде батарейки её вещество необратимо расходуется в большей степени чем в аккумуляторах, что так же ведёт к меньшей энергоёмкости аккумулятора по сравнению с батарейкой равной массы и с той же химией. И это различие не зависит от химии элемента.

Ну а судя по напряжениям присланные батарейки только в помойку и годны, и видать их с неё и продали - "С любой помойки копеечку!". Если аккумуляторы не брак, то любой щелочной аккумулятор заряжается при напряжении 1,7V током примерно 0,5 его номинальной ёмкости до достижения напряжения на аккумуляторе 1,52V - 1,62V что является признаком завершения зарядки в течении 3 - 4 часов. Это их штатный режим зарядки. Никель-кадмиевые и никель-метал-гидридные аккумуляторы заряжаются при напряжении 1,48V и токе 0,1 их ёмкости в течении 11 - 12 часов.

Из всех существующих только никель-кадмиевые аккумуляторы проявляют эффект памяти выражающийся в том, что если частично разряженный аккумулятор поставит на зарядку, то при следующей зарядке он зарядится не полностью, а только до того уровня при котором был ранее поставлен на зарядку. Эффект памяти легко устраняется разрядом аккумулятора до нуля с последующей полной зарядкой - это называется "тренировка аккумулятора" и известно с момента их изобретения, это уже не один десяток лет.

Никель-метал-гидридные аккумуляторы имеют сходные с никель-кадмиевыми параметры, но эффекта памяти не имеют и заменяют никель-кадмиевые без внесения изменений в питаемые от них устройства.

----------
Жив курилка! (Р. Ролан, "Кола Брюньон")
Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti

akaGM

Я такие не беру, почему описал выше. Есть более надёжное решение - щелочные аккумуляторы форматов АА/ААА. Например (на название тут ноль внимания - это торговые марки, а ОЕМ изготовитель один):

Оригинальные перезаряжаемые батарейки Kepa AA 3.8Ah + AAA 3.0Ah - в его комплекте не бери зарядку! так как они пришлют BS2015-804 (копия BMAX BH-804) предназначенную для NiCd/Ni-MH батарей, а щелочные она выводит из строя подавая на них от 2,73V до 4,2V при зарядном токе 100 мА. Она перезаряжает щелочные батареи до напряжения 1,76V - 1,93V поскольку её схема не может определить момент завершения их зарядки и не отключает зарядившуюся батарею, а в итоге те вздуваются и теряют работоспособность уже после двух - трёх зарядок.
Долидада АА ААА перезаряжаемые аккумуляторы с зарядным устройством - в этом комплекте придёт подходящая для щелочных батарей зарядка MQ QI MQ-U04 (копия BMAX BH-804U) с питанием от USB 5V 2A - вот она как и оригинальная BMAX BH-804 обеспечивает правильный режим зарядки щелочных батарей - 1,65V 0,5A на любой из 4 каналов, в ней можно одновременно заряжать аккумуляторы как типоразмера АА (LR6, 14500) так и AAA (LR03, 10450) в любой комбинации. Время их зарядки примерно 4 часа, а после полной зарядки она автоматически отключает заряженную батарею сохраняя её ресурс. Состояние показывает двухцветный светодиод над каналом:
при включении питания когда схема запустится на что уходит несколько секунд, все каналы мигнут и после светятся зелёным, при установке батареи если она исправна и полярность не перепутана начинается зарядка что показывает красный огонёк канала. Когда батарея зарядится огонёк канала сменится на зелёный, а она будет автоматически отключена от зарядки.
Аккумуляторная батарея AAA, 3000 мАч, перезаряжаемая, 1,5 В, 3000 мАч - тут только ААА, но зато в комплекте идёт родная зарядка BMAX BH-804U с питанием от USB 5V 2A. Её возможности и индикацию я описал выше.

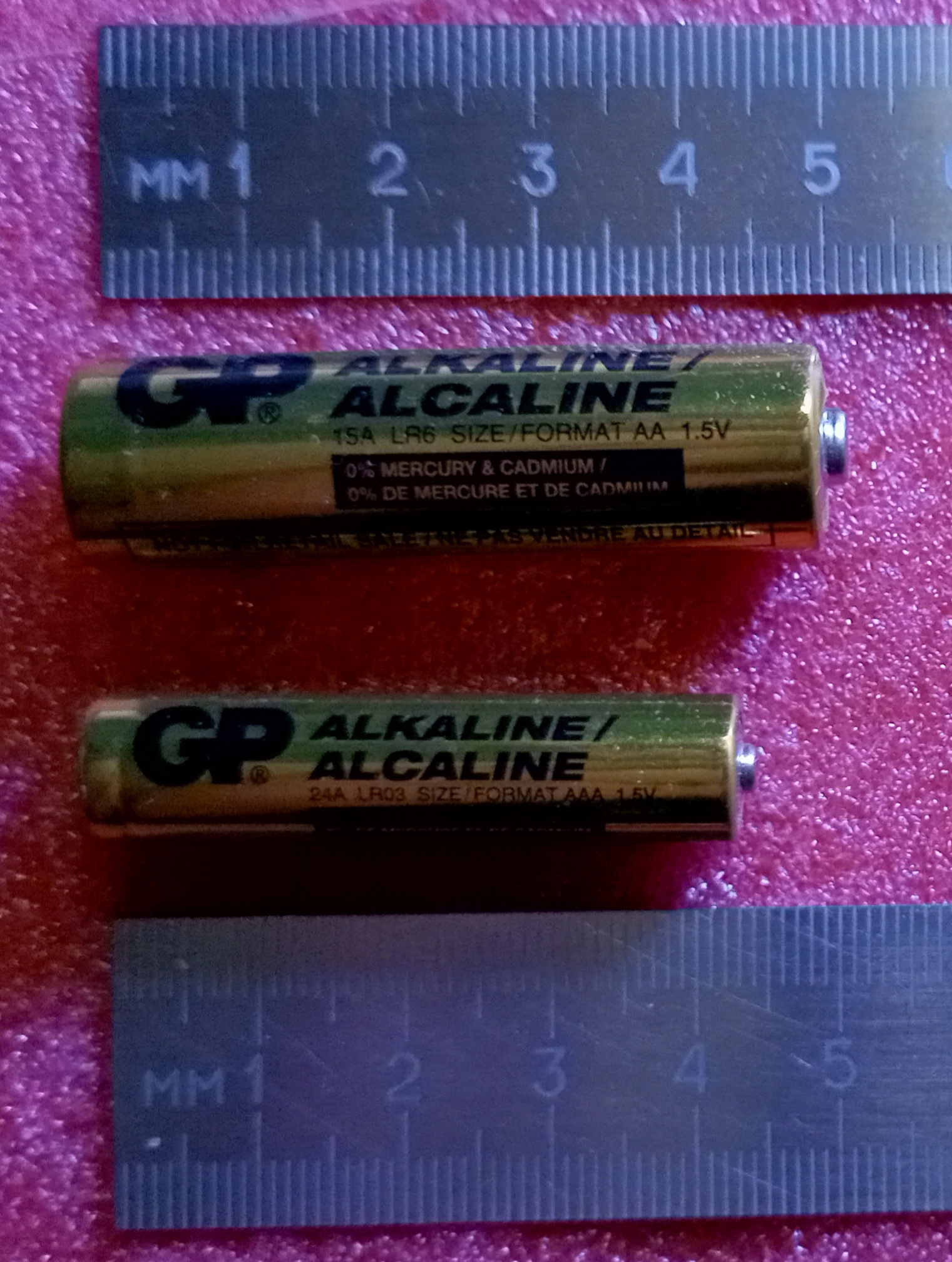

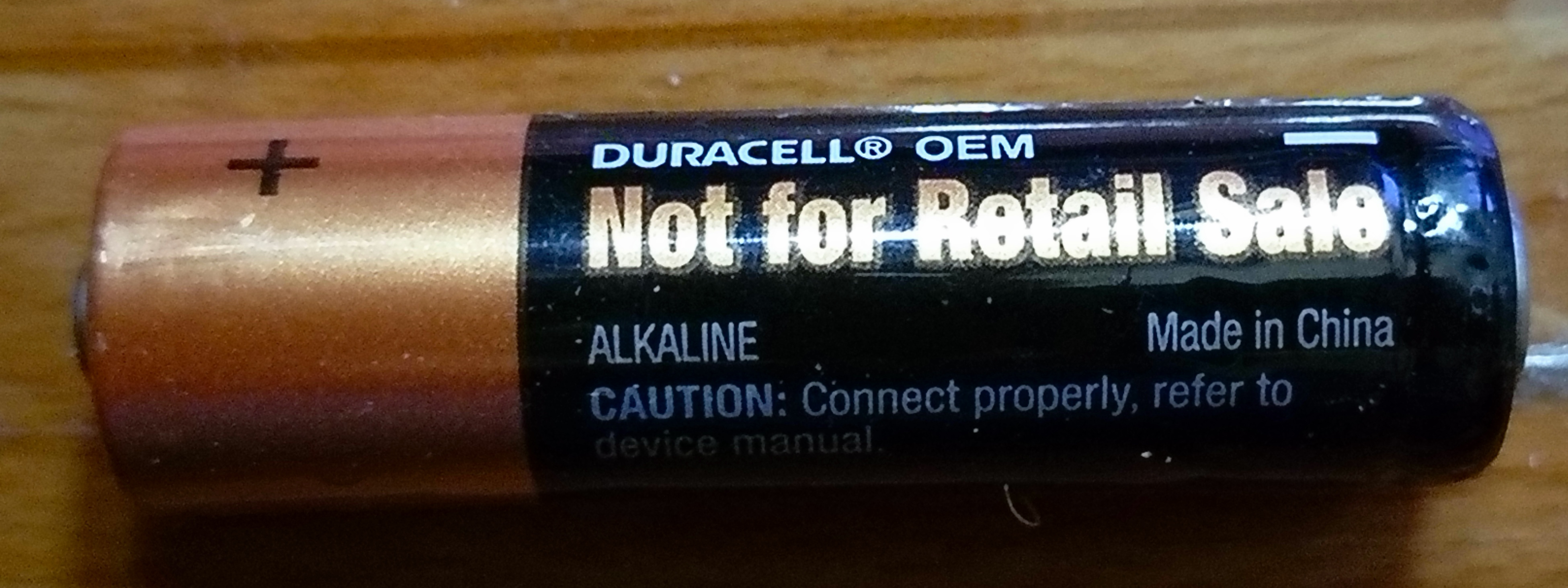

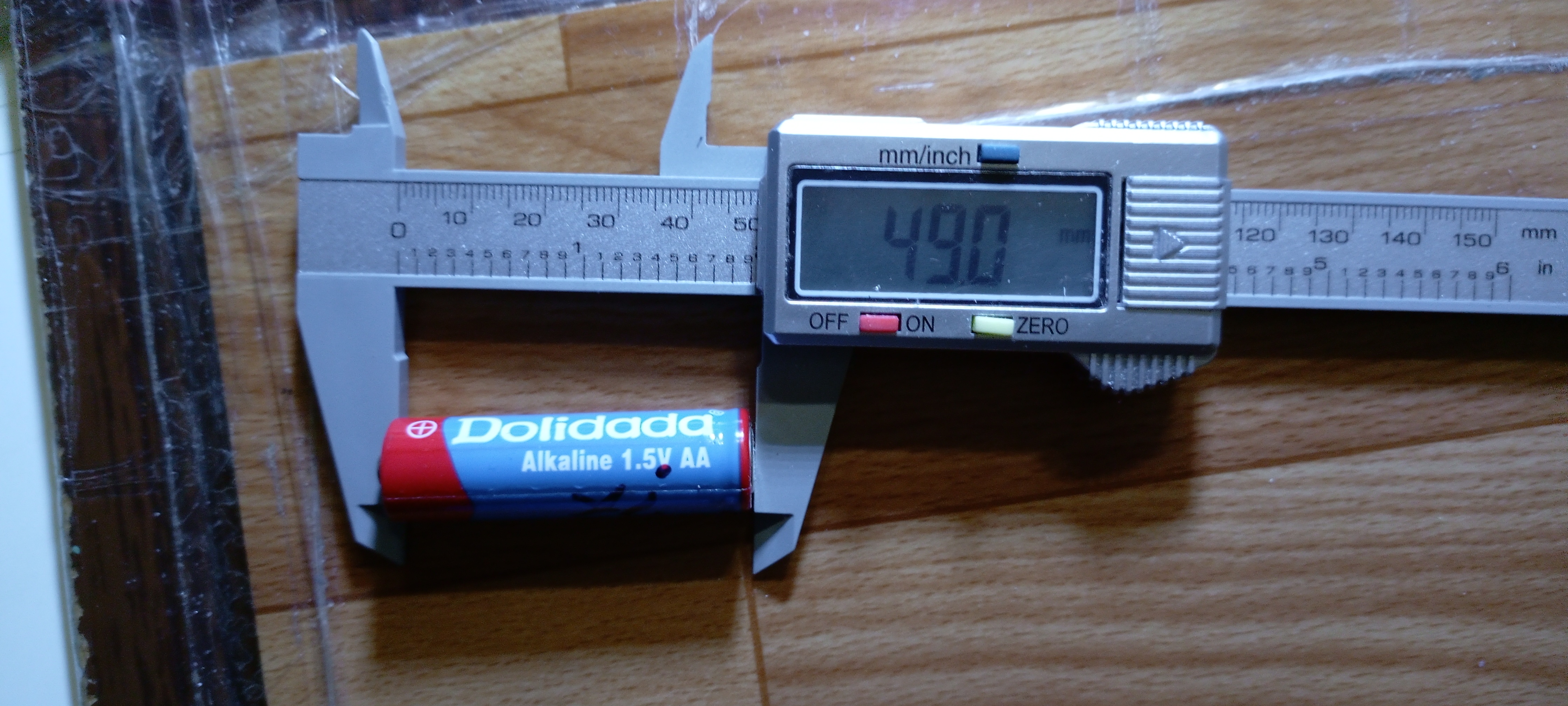

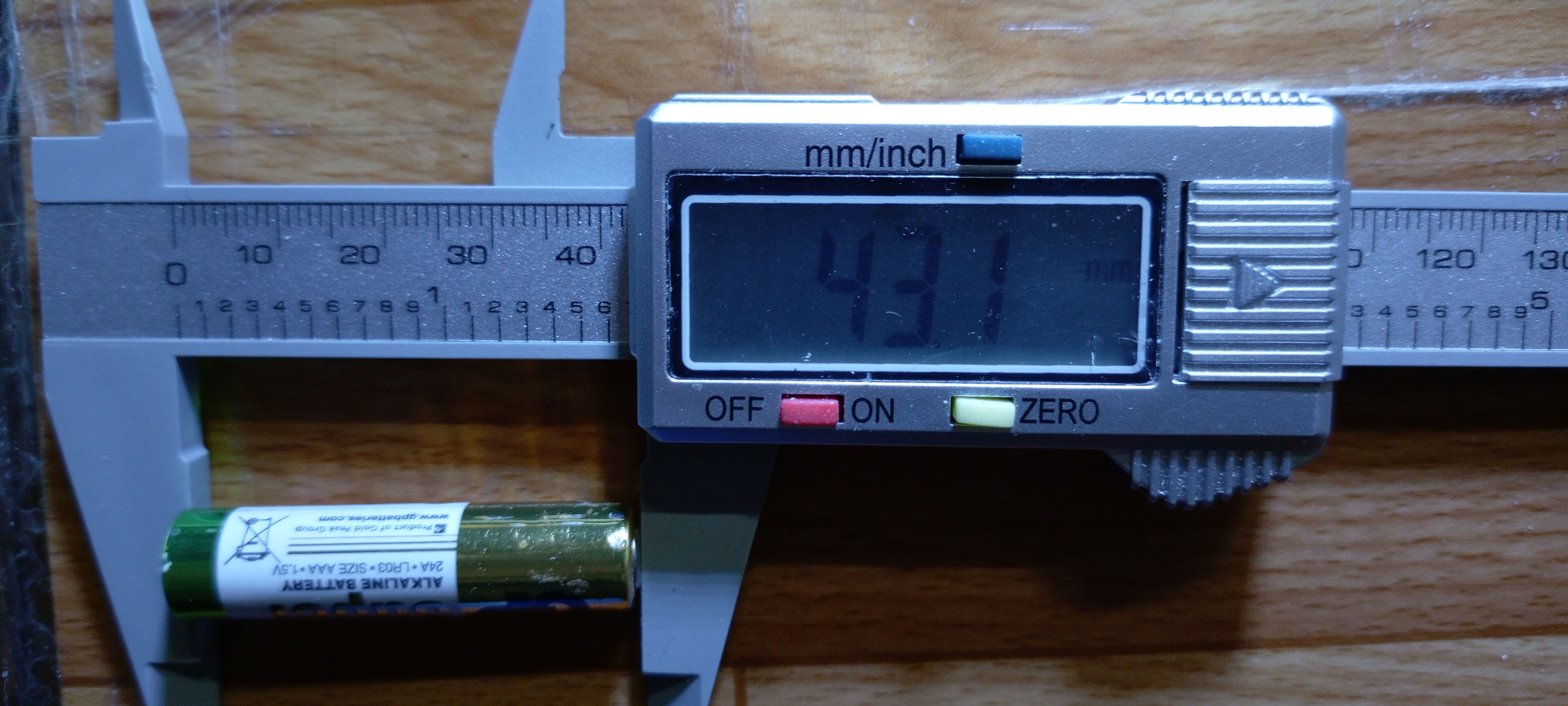

Реальная ёмкость данных батарей близка к теоретическому пределу - АА примерно 2200 мАч, ААА примерно 1100 мАч что бы не писали продавцы и художники на этикетках - им же надо выделить свои изделия среди аналогов, и они придумывают для них свой рисунок, например:

а если на правой фотографии посмотреть маркировку зарядки из этого комплекта (он продаётся под брендом Dolidada) - DD-04 и строчкой ниже увидим текст - Only for AA/AAA NiCd/Ni-MH rechargable battery мы встретили старую знакомую - BMAX BH-804U но в ином дизайне, хотя естественно с той же схемой ибо это её ОЕМ копия, на качество аккумуляторов зарядка не влияет - отличные, и по словам специалистов щелочные аккумуляторы выдерживают до 4000 циклов заряд-разряд до снижения ёмкости на 30%, а литий-кобальт которые ставят в корпуса с USB зарядкой до 200 - 300 циклов (туда ставится ICR - старая литий-кобальт химия большой ёмкости, самая дешёвая, но единственная склонная к взрыву при перезарядке и перегреве, и единственная требующая обязательной схемы защиты).

Поэтому стоящая в корпусе литиевых аккумуляторов со встроенной зарядкой плата имеет схему в которой реализованы блоки зарядки и защиты аккумулятора, а также выходного импульсного преобразователя напряжения с защитой по току и стабилизацией, а разъём для зарядки в них может быть любой лишь бы в корпус влез.

Ну и цена щелочной аккумулятор стоит примерно столько же сколько обычная батарейка - 25- 30 руб за штуку, служит даже если его надо заряжать раз в пару дней лет десять минимум, литиевый аккумулятор с платой электроники стоит от 200 рублей и выше, в тех же условиях прослужит до двух - трёх лет после чего придёт в негодность.

Ну и плюс ещё один момент - щелочные батареи работоспособны в том числе и на морозе, хотя их ёмкость несколько снизится, но после согрева восстановится, а вот аккумуляторы со встроенной зарядкой на морозе не работают так как рассчитаны на использование при комнатной температуре и очень быстро выходят из строя при сильной жаре.

Ну, рак куплено, так куплено, надо использовать, но знать с чем имеешь дело так же нужно. А то потом придётся искать из-за чего из короба дым повалил?

----------
