insorg
Армянскому радио задали вопрос: "Чем наука отличается от религии?". Ответ из Еревана - Поп кричит "На веру, его, на веру!", учёный кричит "На зуб его, на зуб!".
сему анекдоту сто лет в обед, он времён царя Гороха, ежли не Владимира Красно Солнышко, но актуален и доныне. Блажен кто верует!
Выше прямо над твоим постом схема типичной входной цепи бестрансформаторного БП, а компьютерные БП из-за габаритных ограничений своего корпуса строятся именно по бестрансформаторной схеме т.к. силовой трансформатор не на твои 600 Вт, а всего-то на 186 Вт требует сердечник из специальной электротехнической стали с минимальным сечением 40х36 мм и весом около 2 кг, а для 685 Вт трансформатора потребуется сердечник сечением 80х48 мм и массой около 4 кг.
И для снижения полей рассеивания трансформатора, а следовательно создаваемых им наводок придётся брать кольцевой сердечник т.к. его магнитные поля замыкаются вокруг него, а П- или Ш- образных сердечников образуют одиночную или двойную восьмёрку в плоскости перпендикулярной его сечению. А кольцо просто так, "внавал" не намотаешь - нужно равномерно распределить обмотки по сердечнику иначе оно будет "фонить" не намного слабее П- или Ш- образного сердечника.
И даже если мы его намотаем, давай прикинем примерные габариты 680 Вт трансформатора - нам потребуется сердечник типоразмера ОЛ80/128-80 имеющий высоту 80 и внешний диаметр 128 мм, обмотки для такой мощности будут иметь толщину намотки примерно 15 мм, а вместе с изоляцией 20 мм, т.е. ожидаемые размеры трансформатора получатся 168х168х120 мм, а форм-фактор АТХ устанавливает габариты БП 140х150х87 мм. И как, влезет такой трансформатор в корпус БП? Хотя бы по одному измерению?
И более того, такого трансформатора хватит для БП с выходной мощностью до 350 - 430 Вт ибо т.к. выпрямитель штука довольно нелинейная, то необходимая мощность силового трансформатора всегда прилично выше мощности отдаваемой БП в нагрузку. Так что для твоего случая придётся пару колечек ОЛ80/128-80 столбиком складывать и на них обмотки мотать, а такой трансформатор уж точно в АТХ БП не влезет. Ну, легонько будет наружу торчать - мелочи!, но коли всю остальную его начинку в планкоскую точку ужать (~ 1,62*10-35 метра) глядишь и влезет.
----------
Жив курилка! (Р. Ролан, "Кола Брюньон")
Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/64 Gb PC3-14900R/GTX 1660 Ti |
|
Всего записей: 32336 | Зарегистр. 31-07-2002 | Отправлено: 03:56 29-03-2023 | Исправлено: Victor_VG, 04:00 29-03-2023 |
|

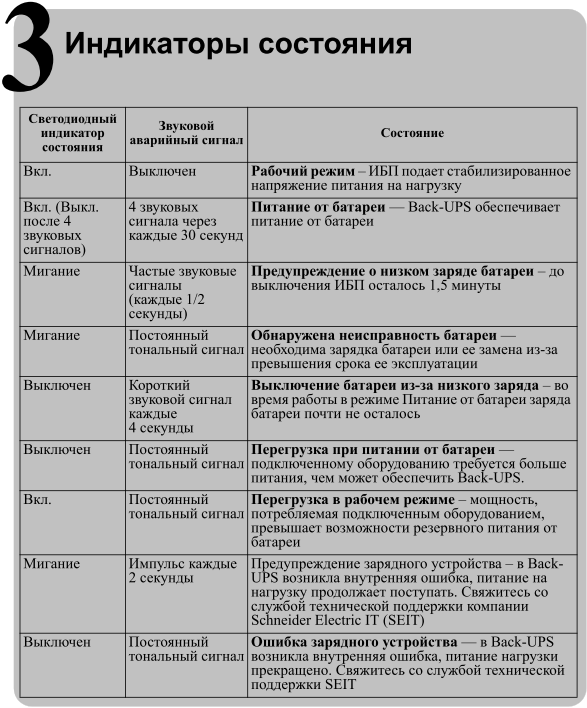

Для особо упрямых верующих напоминаю - Ic=dU/dt, раз, второе - хотя dU на входных ёмкостях в устоявшемся режиме работы выпрямителя примерно равно сумме амплитуды пульсаций и разницы между напряжением холостого хода и под нагрузкой на нём, но dt - время нарастания входного напряжения от Unin до Uном будет намного меньше 1/4 периода синусоиды, а потому в это время его зарядный ток соизмерим с током начальной зарядки, хотя если не хочется признавать физику этого нет, а энергия возникает сама по себе, из абсолютного нуля.
