Victor_VG
Tracker Mod | Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
Vlimiik
Чертежи это задача для систем класса CAD (CAD, САПР - Системы Автоматизированного Проектирования) и тот же bCAD (создан ProPro Group из Новосибирска, Сибирское отделение РАН), я с ним встретился когда по работе за три дня надо было сделать два десятка сборочных чертежей в формате А0) тем и удобен, что начертить чертёж в нём просто, а рамки-штампы по ЕСКД в них стандартные штатные элементы библиотеки. CAD мы говорим какой тип и размер чертежа нам нужен, и беря из библиотеки готовые элементы CAD чертим как на кульмане, а CAD сам впишет чертёж в стандартную рамку, расставляем где нужно пояснительные надписи, размеры, и сохраняем готовый к передаче на производство чертёж в формате который понятен ПО заказчика, вывести на плоттер и/или подготовить по этому чертежу программу для станков с ЧПУ и загрузить её в его память.
А 3D редактор задачи CAD не решает, это не его, он рисует изображение предмета, а создать в нём чертёж? Ну, теоретически возможно, но это займёт намного больше времени чем в CAD, раз, и придётся ещё возится с переводом нарисованной картинки в формат CAD, писать код программы под конкретные станки с ЧПУ, и чертить весь пакет конструкторской документации - два. Поэтому для задач CAD его применение бессмысленно.
insorg

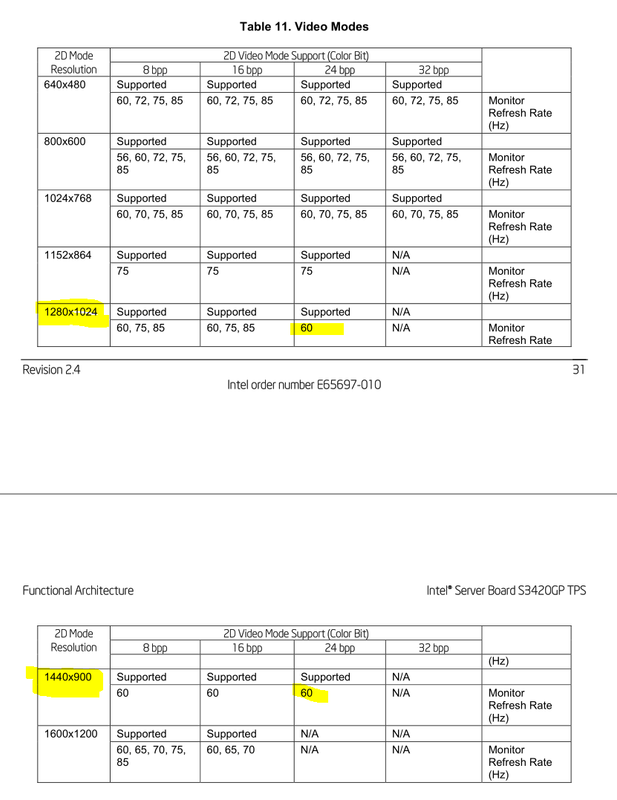

Matrox всегда отличался прекрасной цветопередачей, но в основном предназначался для работы с 2D, а там считаем сколько нам нужно видеопамяти для экрана с разрешением 2048х1600 @ 30 Hz (подключение через BNC кабель т.к. VGA кабели на таких разрешениях портят картинку) в режиме True Color с 32 bit цветом (т.е. используется альфа канал (прозрачность) точки). 2048*1600*4 достаточно экранного буфера ~ 10 Мб, чтобы исключить эффект дёрганья изображения при обновлении кадров используем двойную буферизацию - т.е. из одного буфера выводим картинку на экран, во второй пишем новую, и вот уже 20 Мб нам нужны, а ещё нужна и рабочая область куда машина пишутся новые данные по которым считается следующий кадр - вот и выходит, что для работы нам нужно чуть больше трёх объёмов экранных буферов, у нас в распоряжении 32 МБ видеопамяти - влезаем.
А драйвера - у изготовителя не смотрел? - https://video.matrox.com/en/apps/drivers/graphics/previous/legacy . Там в таблице поищи, но как я и говорил под G200 драйвера писались под ХР, а у всех остальных новее быть не может т.к. исходные коды драйверов обычно никто из производителей не раскрывает ибо они все на этом кормятся.
А те карты что ты на фото показал точно подойдут ... если как следует поработать кувалдой и напильником. VESA.
Добавлено:
Lity

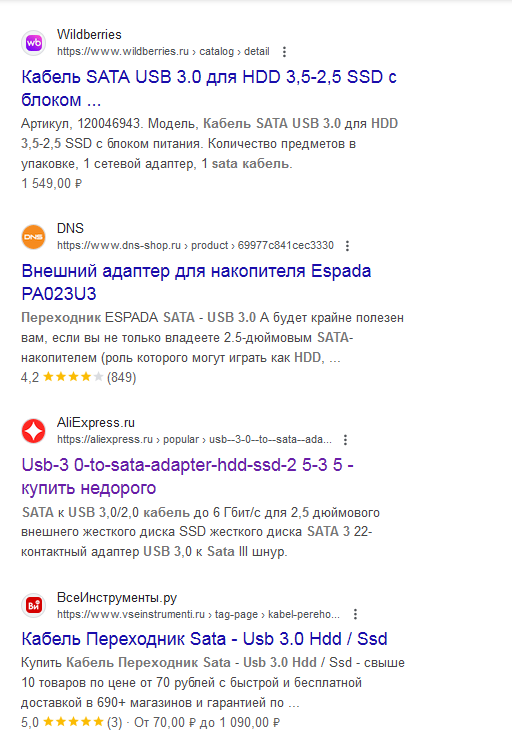

А куда он денется? Скорость обмена снизится до ~ 35 - 40 Mb/s максимум т.к. USB 3.0 цепи не будут использоваться. И всё. Для 2,5" HDD этот кабель по разъёму годится, а в 3,5"/5,25" накопители его не вставишь т.к. там разъёмы SATA DATA и SATA POWER разнесены в пространстве, но для случая "надо подключать только 2,5" накопители" нет смысла искать универсальное решение типа тех, фото которых я клал.
----------
Жив курилка! (Р. Ролан, "Кола Брюньон")
Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti |
|
сколько много полезных насущных программ. У меня как раз задача осталась еще, хочу попробовать сделать чертеж в 3D редакторе в реальную величину, а потом на полученное изображение нанести размеры по ГОСТ. Дело принципиальной важности из области исследовательских задач "А почему бы и нет?".
, затем, если ничего не помогло, смотреть в сторону андеграунта.
