olimp7

Цитата:

долго не мог найти аналог транзистора A1000N

Об этом транзисторе сведений нет

, есть только одно упоминание https://www.data-chip.ru/viewtopic.php?t=33 - не ваше? По справочникам - https://www.5v.ru/ds/trnz/kt819.htm возможный вариант замены 2Т819А и у него больше усиление по току (h₂₁e) - >= 20 чем у KT819ГМ - >= 12. Больший h₂₁e может положительно сказаться на работе предвыходных каскадов.

Кстати, кстати - возможно, но я не уверен в этой гипотезе, что маркировка A1000N это так называемая "заказная маркировка" - так делают когда изготовитель хочет что-то скрыть или затруднить конкурентам ремонт своих изделий и заказывает по ОЕМ контракту детали с собственной либо без маркировки. В таких случаях очень сложно понять что использовано т.к. в одном и том же корпусе выпускаются различные детали.

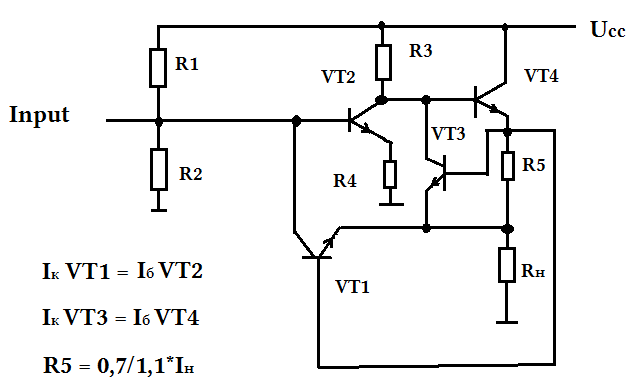

И ещё - поставьте на выходе усилителя плавкие предохранители на 6,0 - 6,3А -хоть от короткого замыкания спасут, хотя по совести нужно делать схему защиты типа такой ("электронный предохранитель"):

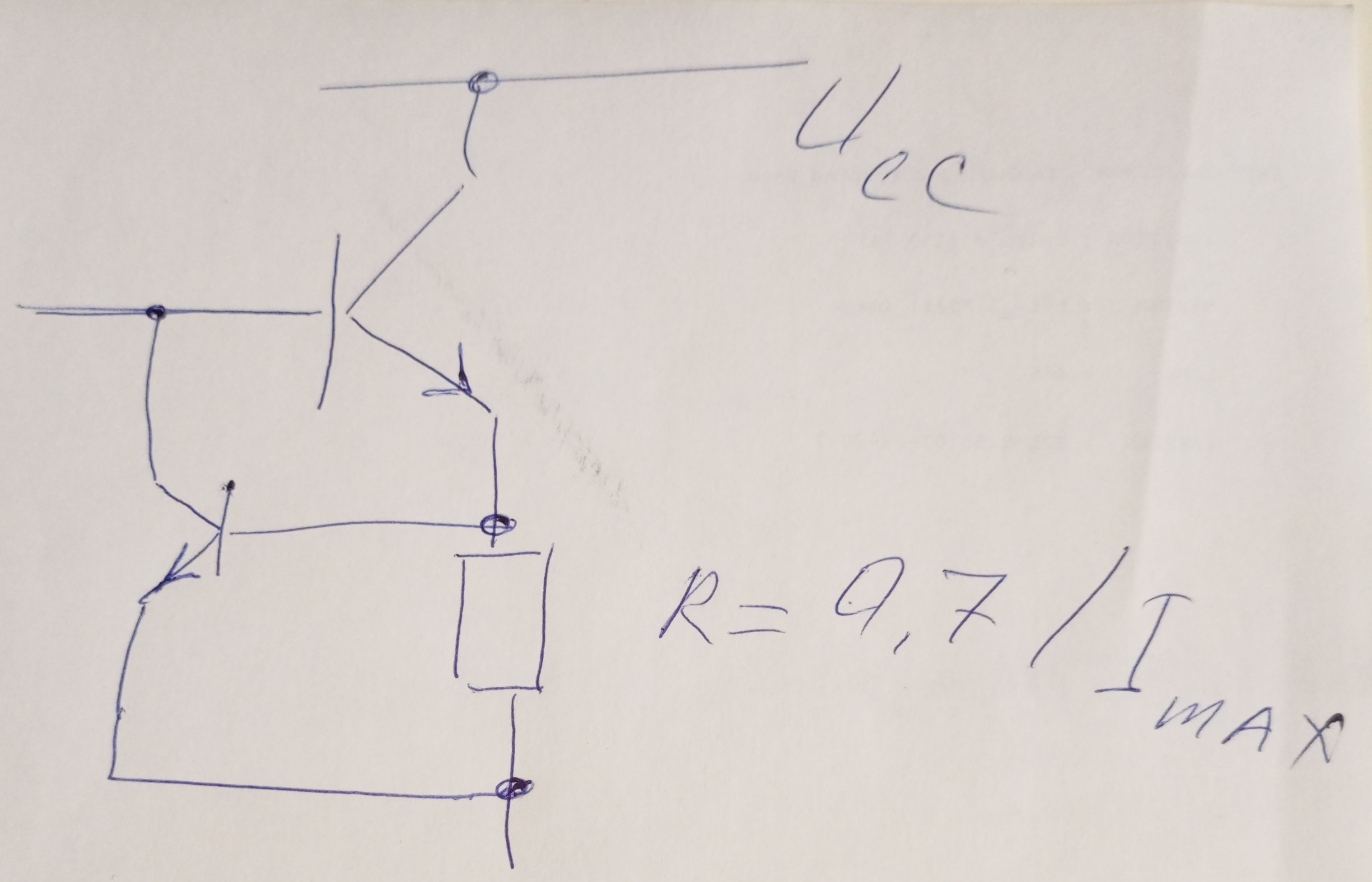

- при превышении тока I*R > 0,7V нижний транзистор открывается шунтируя переход база-эмиттер силового транзистора и тот закрывается. Но защитный (нижний по схеме) транзистор должен выдерживать ток коллектора не ниже чем ток базы защищаемого транзистора в конкретной схеме. Радиолюбители это никогда не учитывают и я часто вижу схемы где ток базы мощного транзистора составляет несколько ампер, а в качестве защитного ключа ставят маломощный транзистор с максимальным током коллектора в единицы, максимум десятки миллиампер. А после удивляются "А почему он сгорел?"

- а как ему не сгореть если через него, особенно если на выходе короткое замыкание пошёл ток в несколько ампер?

----------
Жив курилка! (Р. Ролан, "Кола Брюньон")
