KChernov

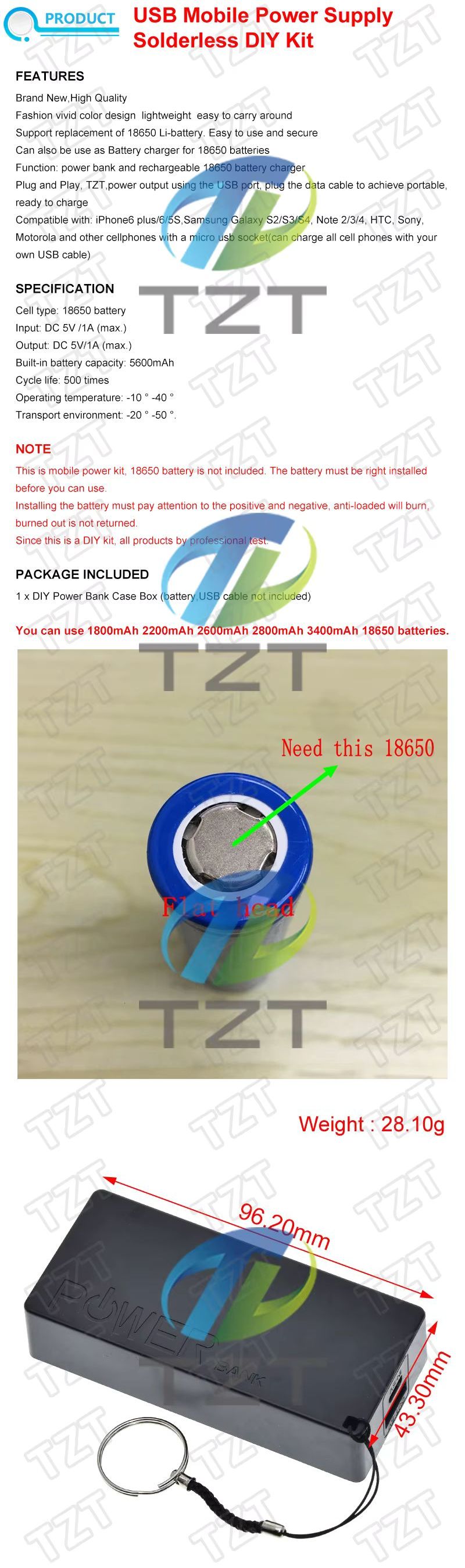

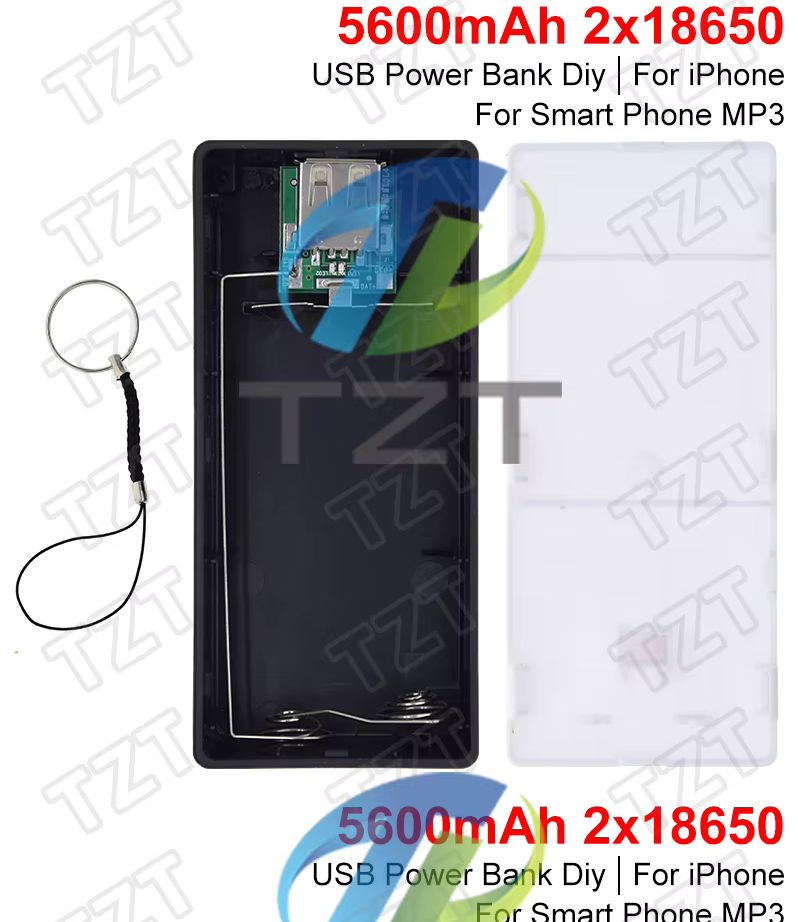

Большинство повербанков нет - возможности одновременно с зарядом АКБ питать нагрузку в них нет. Это специфика схемы линейно-интерактивных и онлайновых ИБП - у первых входное напряжение через входной LC-фильтр подаётся на стабилизатор который поддерживает выходное напряжение в пределах стандарта, а если входное напряжение выходит за допустимые пределы временно включается питающийся от батарей стабилизированный инвертор используемый до момента когда напряжение в сети придёт в норму, а если сеть пропала, то включает собственных генератор и через некоторое время выставляет сигнал "Нет сети" снимаемый при появлении сети. Если сети нет долго, генератор питается от батарей, а когда их заряд снижается примерно до 30% ИБП выставляет сигнал "Батареи разряжены" и включает свето-звуковую сигнализацию их разряда. Синусоида на их выходе не идеальна и более близка к трапеции, а время переключения на батареи не превышает 8 миллисекунд и обычно лежит в пределах 2 - 4 миллисекунд. Для большинства нагрузок этого достаточно, а батареи в них служат дольше всех иных систем ИБП. Обычно имеют схему компенсации реактивности нагрузки, но уровня PPFC т.е. реактивность нагрузки не должна превышать 1/4 - 1/3 номинальной мощности или ИБП выключается, особенно на индуктивных нагрузках.
Он-лайн ИБП устроен сложнее - входное напряжение выпрямляется и через зарядную цепь подаётся на АКБ, и к ним же подключён выходной стабилизированный инвертор выдающий идеальную синусоиду без входных помех. Его схема управления так же формирует сигналы "Нет сети" и "Разряд батарей", но т.к. в ней нагрузка всегда питается от батарей, то при пропадании входной сети пропадания выходного напряжения в этой системе нет, зато для неё требуются батареи повышенной надёжности или их придётся часто менять. Такие системы применяются там, где пропадание сети не допустимо - медицина, авиация, управление быстро меняющимися процессами, ну а сами такие ИБП стоят намного дороже других систем т.к. всегда имеют схему компенсации реактивности нагрузки (APFC), мало чувствительны к её рективности и часто предусматривают подключение дополнительных батарей для увеличения времени работы от них.
Ну а самый простой это Back UPS - у него входное напряжение выпрямляется и заряжает АКБ и подаётся на выходной фильтр к которому подключён выход инвертора включаемого если напряжения в сети нет более одного периода. И после его включения нагрузка питается от батарей до их полного разряда. Из выходных сигналов у него обычно есть только сигнал "Разряд батарей" другие ему просто не нужны. И время переключения на батареи в этой системе максимальное от 20 до 40 миллисекунд. Зато железка самая дешёвая, реактивную нагрузку очень не любит так как схем её компенсации в них обычно нет, а реактивная нагрузка для них должна быть минимальной или при пропадании сети он просто не включится.
Что до этих модулей - я их на осциллографе хочу глянуть - по осциллограмме выхода будет видно какая система там реализована. Я думаю линейно-интерактивная - достаточно быстродействующая, и не столь дорогая в эксплуатации как он-лайн система.
----------
