WildGoblin

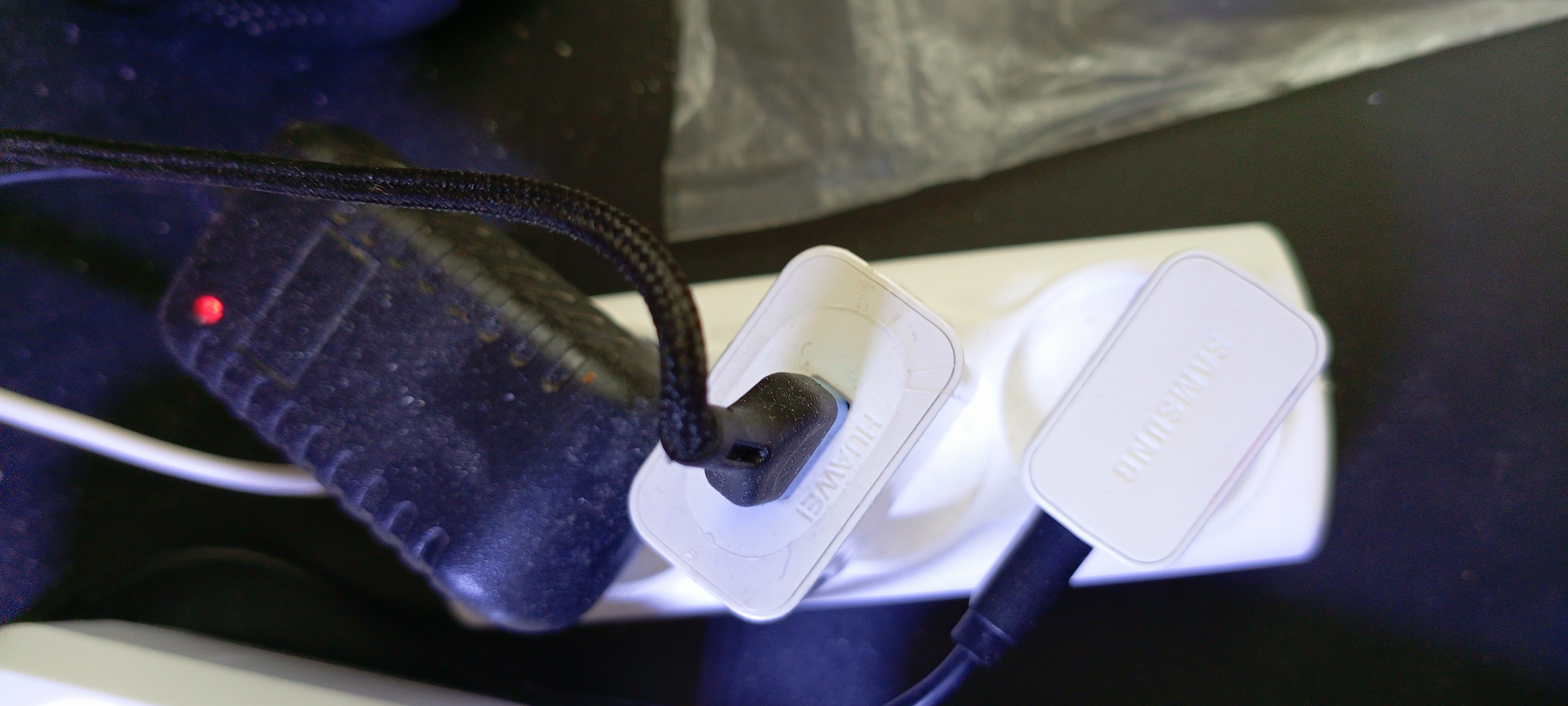

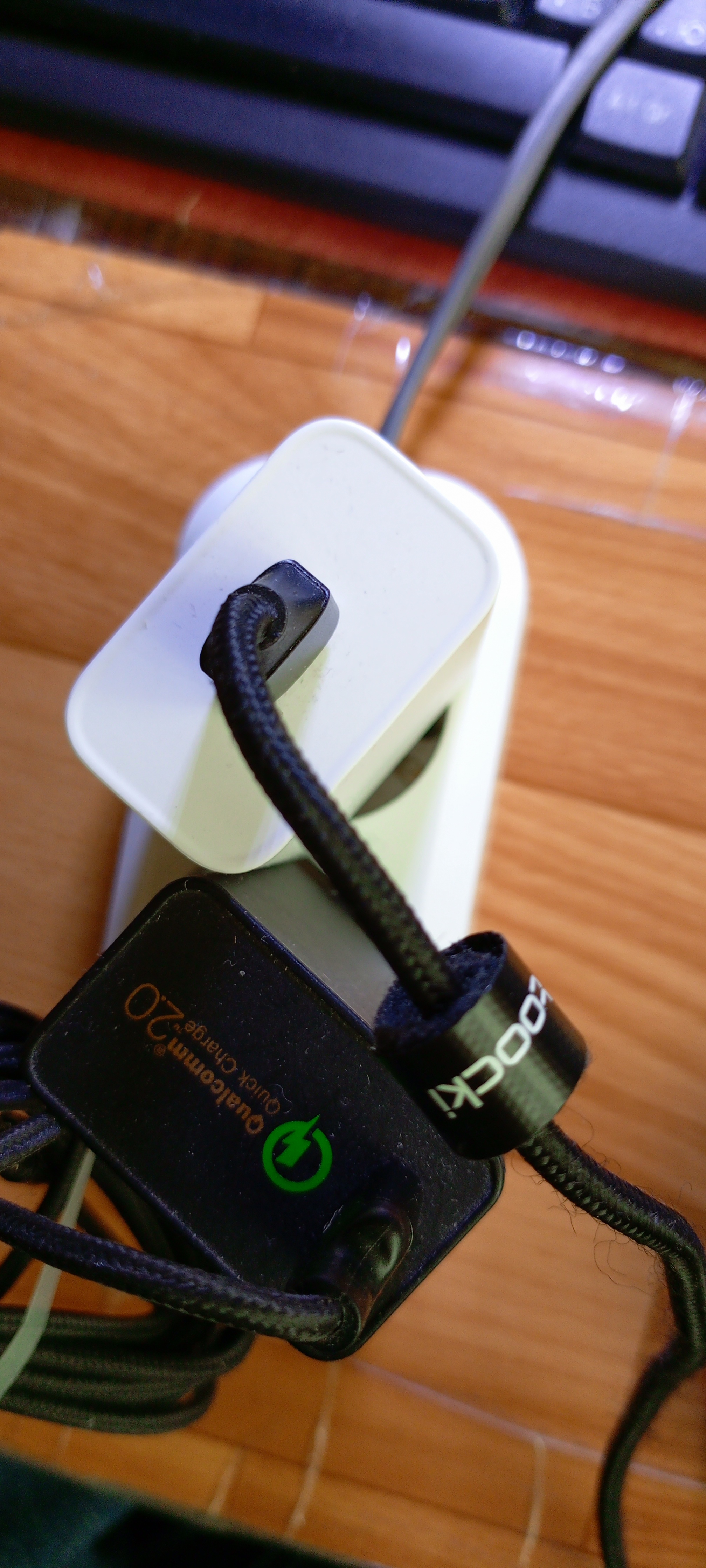

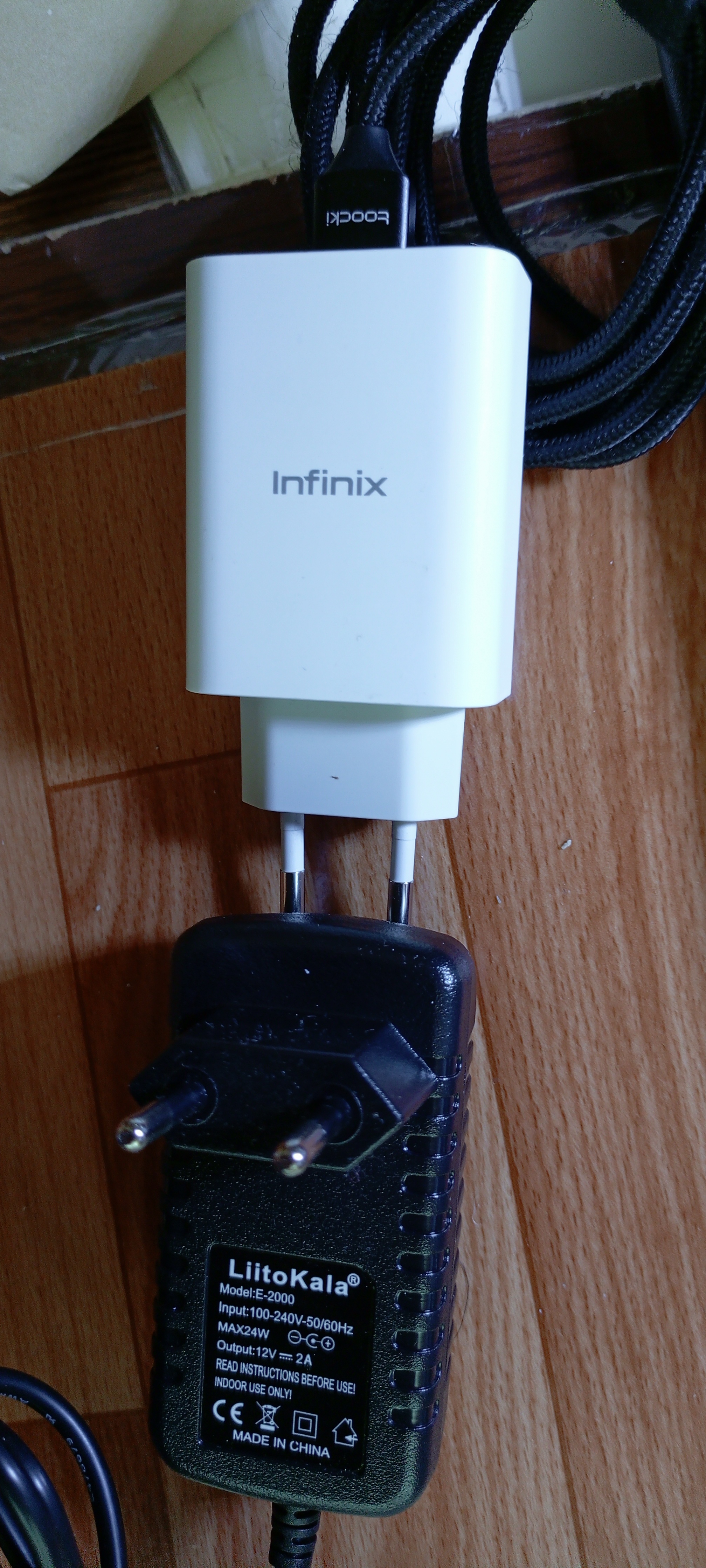

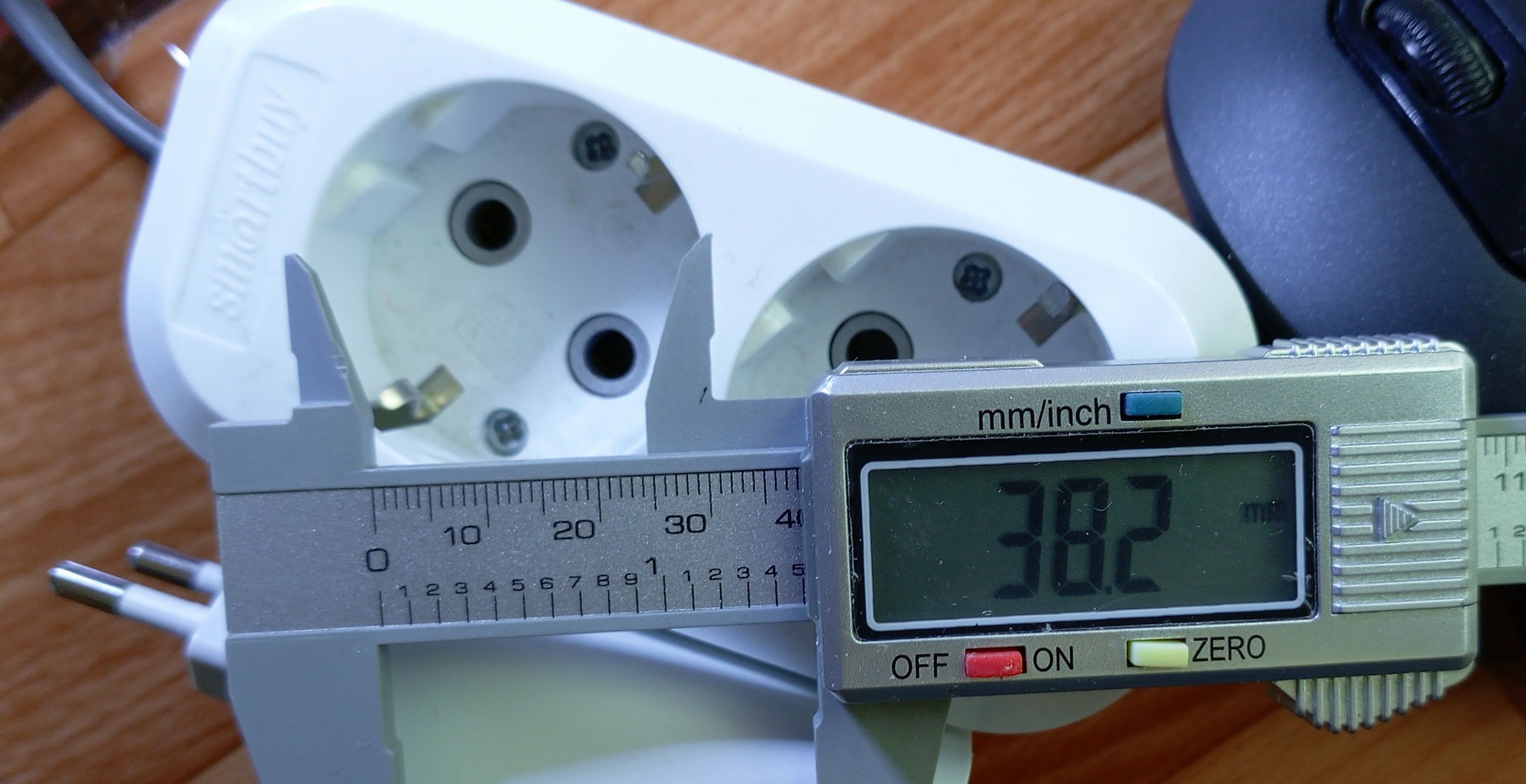

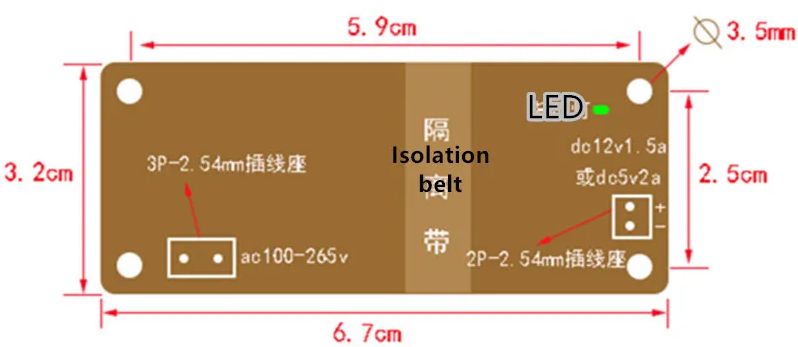

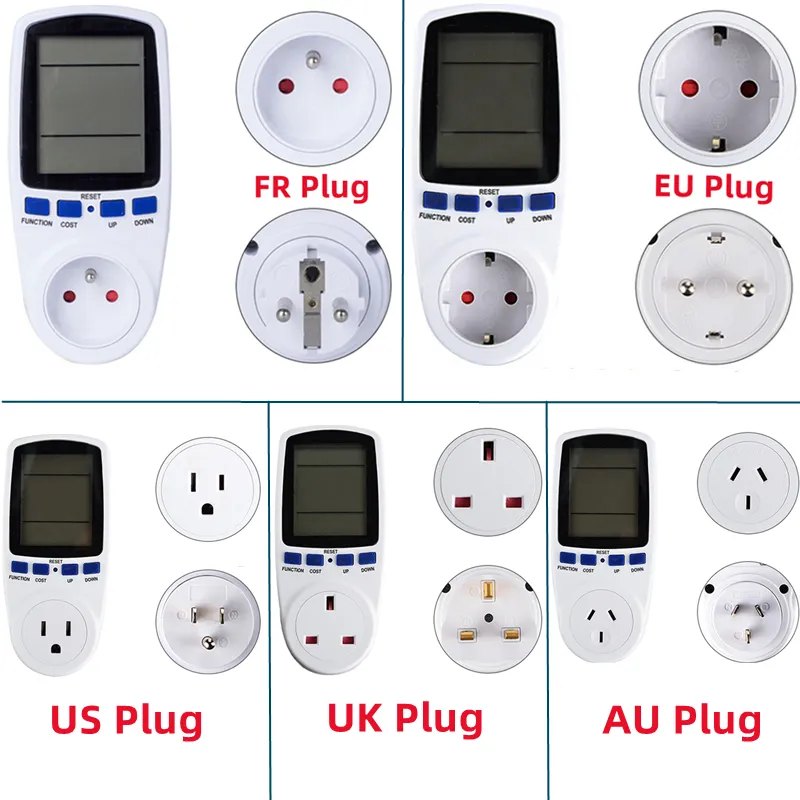

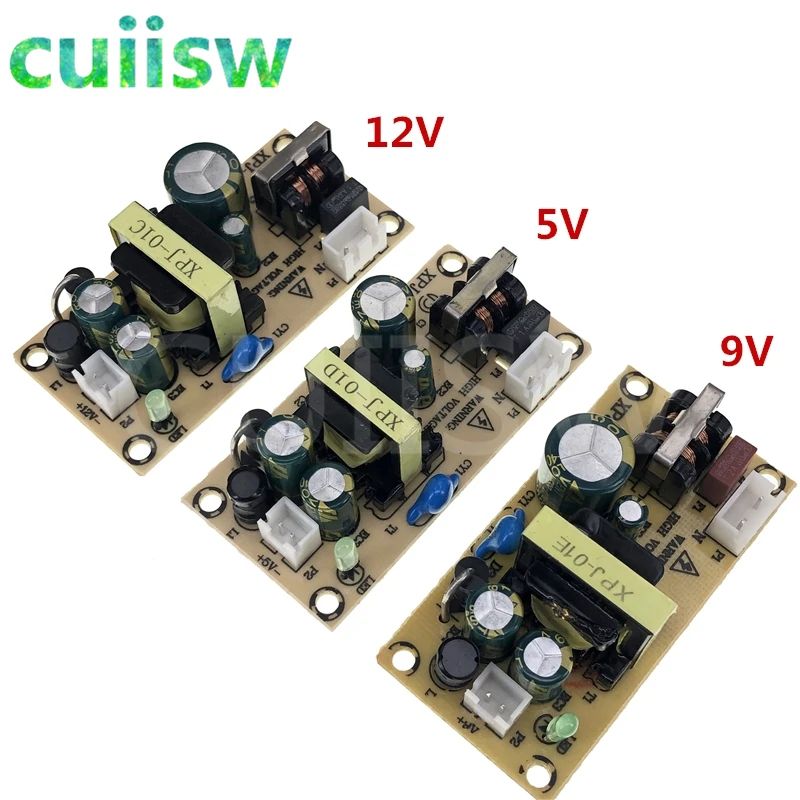

Не бери - бестолколково. Всё просто - расстояние между розетками иу выбрано под размеры вилки IEC320 (EU, они же на компах стоят), а если попадётся БП в корпусе вилки, да ещё и относительно габаритный, то он перекрывает минимум три розетки - свою и две соседних. Потому разумнее как мы ёще в 80-х делали - широкая плита-основание, а на ней отдельные розетки с расстоянием позволяющим всё воткнуть, и между ними соединения кабелем сечением 2,5 - 3,5 мм². А тот прибит к основанию кабель скобками. И по возможности между розетками и сетью гнёзда предохранителей - пусть больше возни с изготовлением, зато спокойнее. А фильтр - двойной низкочастотный П-образный LC с частотой среза около 600 Гц в коробочке на входе конструкции. Идея простая - главный источники помех кто? - мощные электродвигатели, особенно коллекторные. А их в то время было много - трамваи, троллейбусы, заводы, стройки. Аппаратура от этих помех день рожденья бабушки кажет, а их спектр от единиц КГц до нескольких ГГц. Вот НЧ фильтр 50 Гц пропускает, а на их частотах у него большое затухание и они кровь меньше портят. И защита от перенапряжения там же - мощный диодный мостик на 600 - 800 V в диагональ которого катодом к "+" мостика включён мощный высоковольтный стабилитрон на 380V - 400V с балластным резистором ограничивающим его ток. У стабилитрона время срабатывания достаточно мало чтобы ограничить амплитуду выброса, а если в цепи КЗ - сгорит входной предохранитель.

У нас тогда варисторов в аппаратуре не было, а вот такая сборка "стабилитрон + мостик" работала как часы. Но, тут нужно учитывать что максимальный ток стабилизации у высоковольтных стабилитронов десятки миллиампер, зато напряжение стабилизации т.е. открытия диода может составлять 90 В - 180 В (КC591 - КС680А, 2С591 - 2С980А). Этой схемы достаточно для среза амплитуды импульса помехи до напряжения включения стабилитронов. И что важно в отличии от варистора она "многоразовая" т.е. не сгорает если амплитуда импульса чуть больше порога, а варистор в такой ситуации сгорит от перегрева... и добро пожаловать помехи.

----------
Жив курилка! (Р. Ролан, "Кола Брюньон")
Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti
