Ну, UPS я таки переделал, конструкцию и схему.

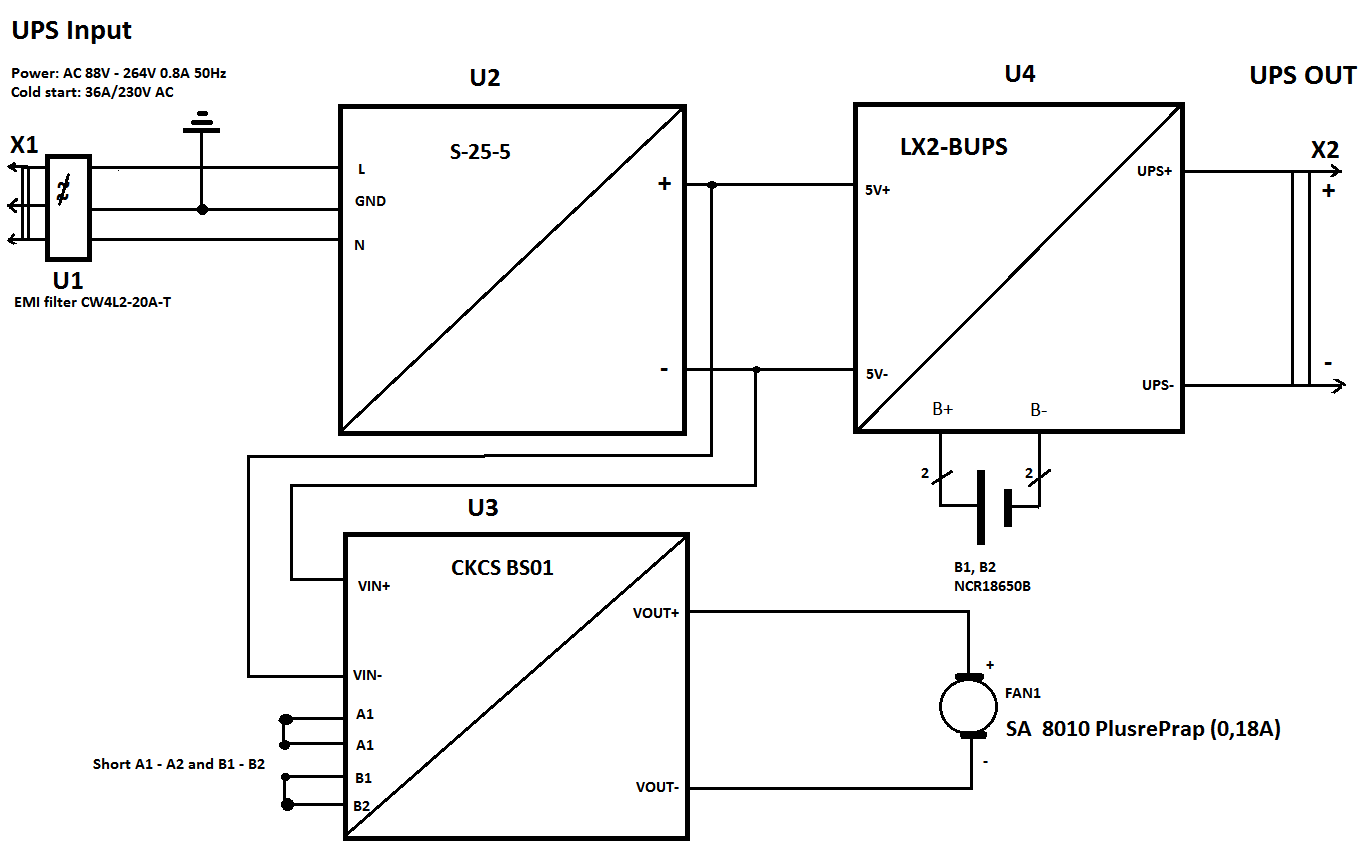

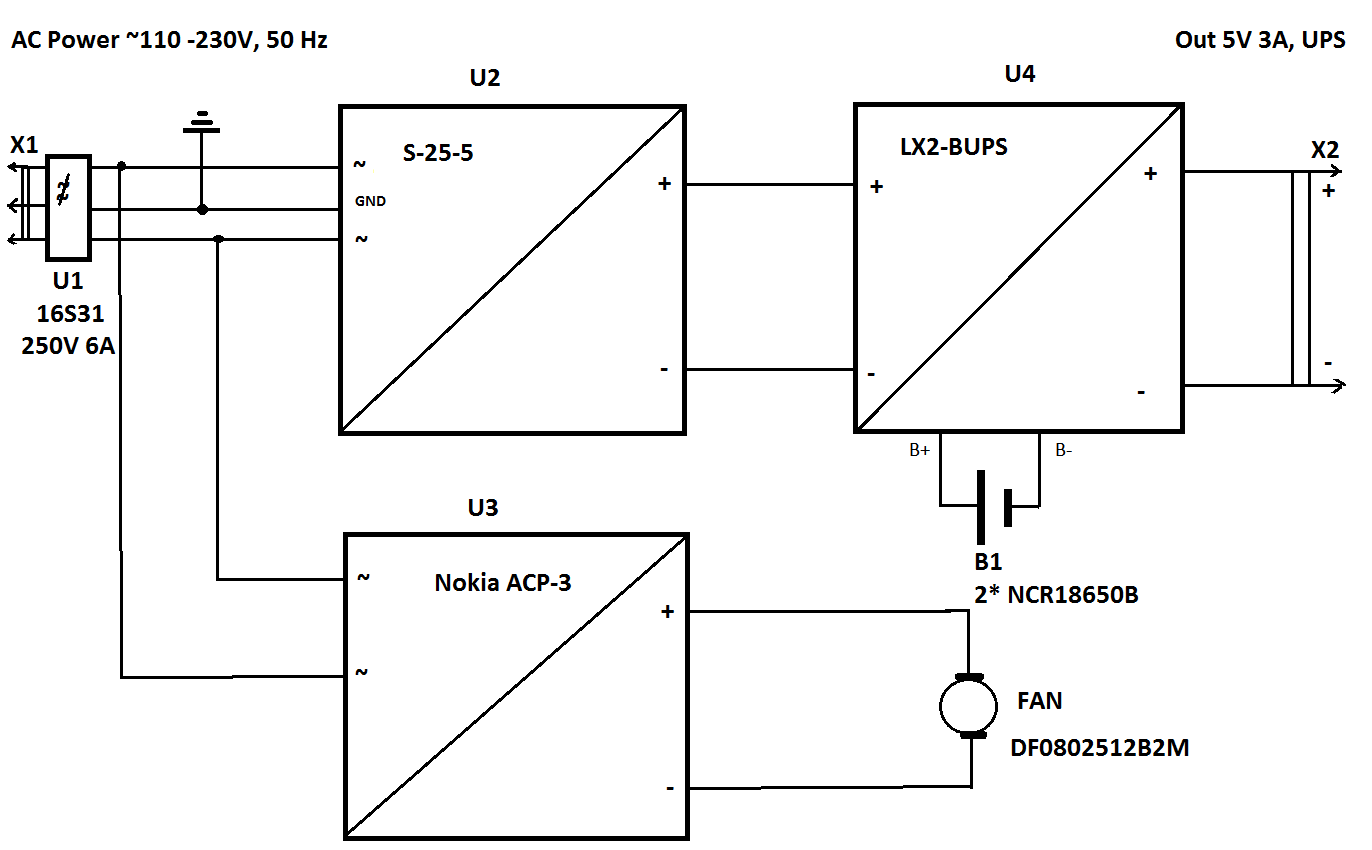

Схемы - старая слева, новая справа:

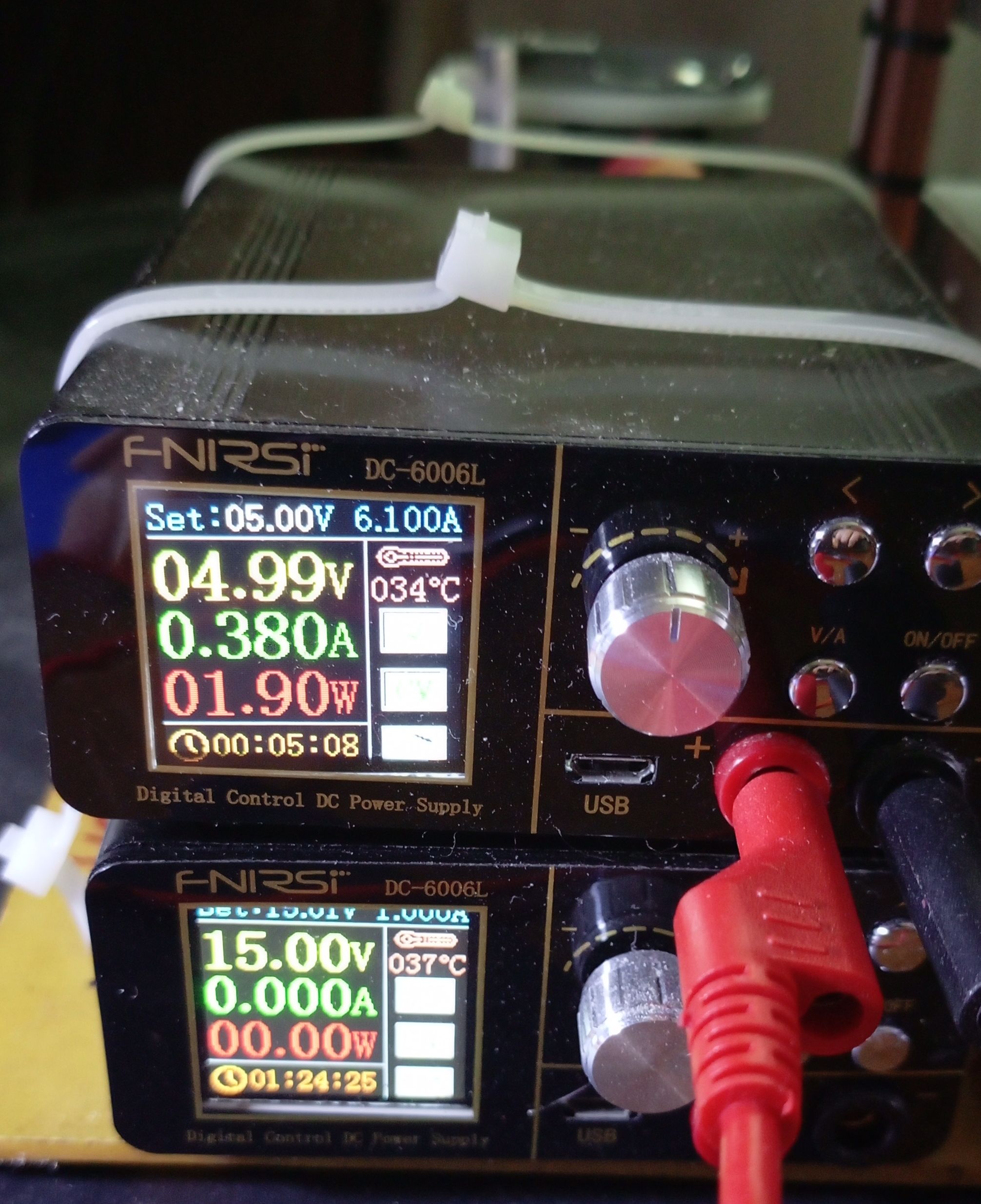

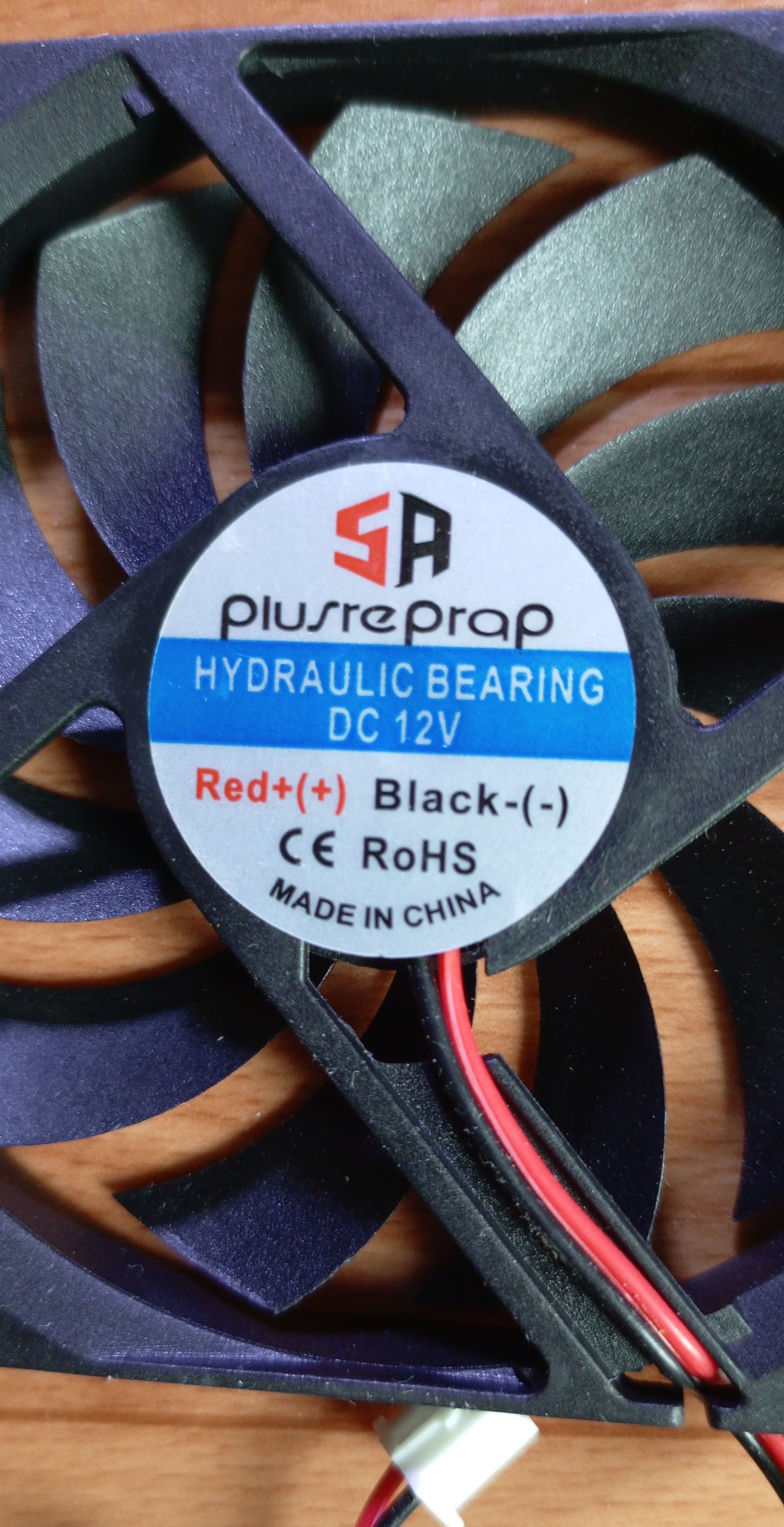

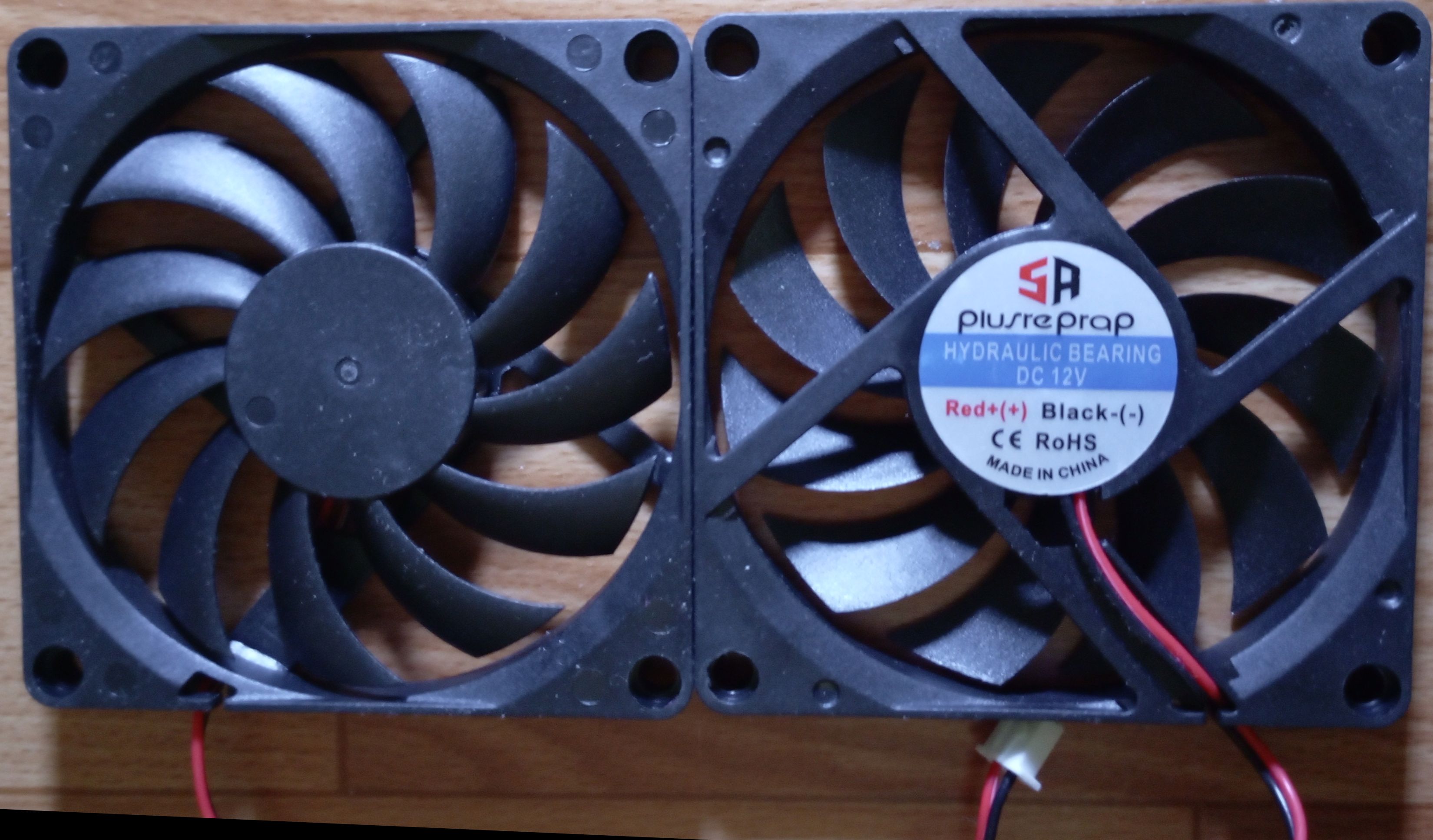

Тест на ток потребления модуля CKCS BS01 с нагрузкой 0,18А (вентилятор SA 8010 12V 0,18A) с использованием ЛБП:

Изменения в конструкции:

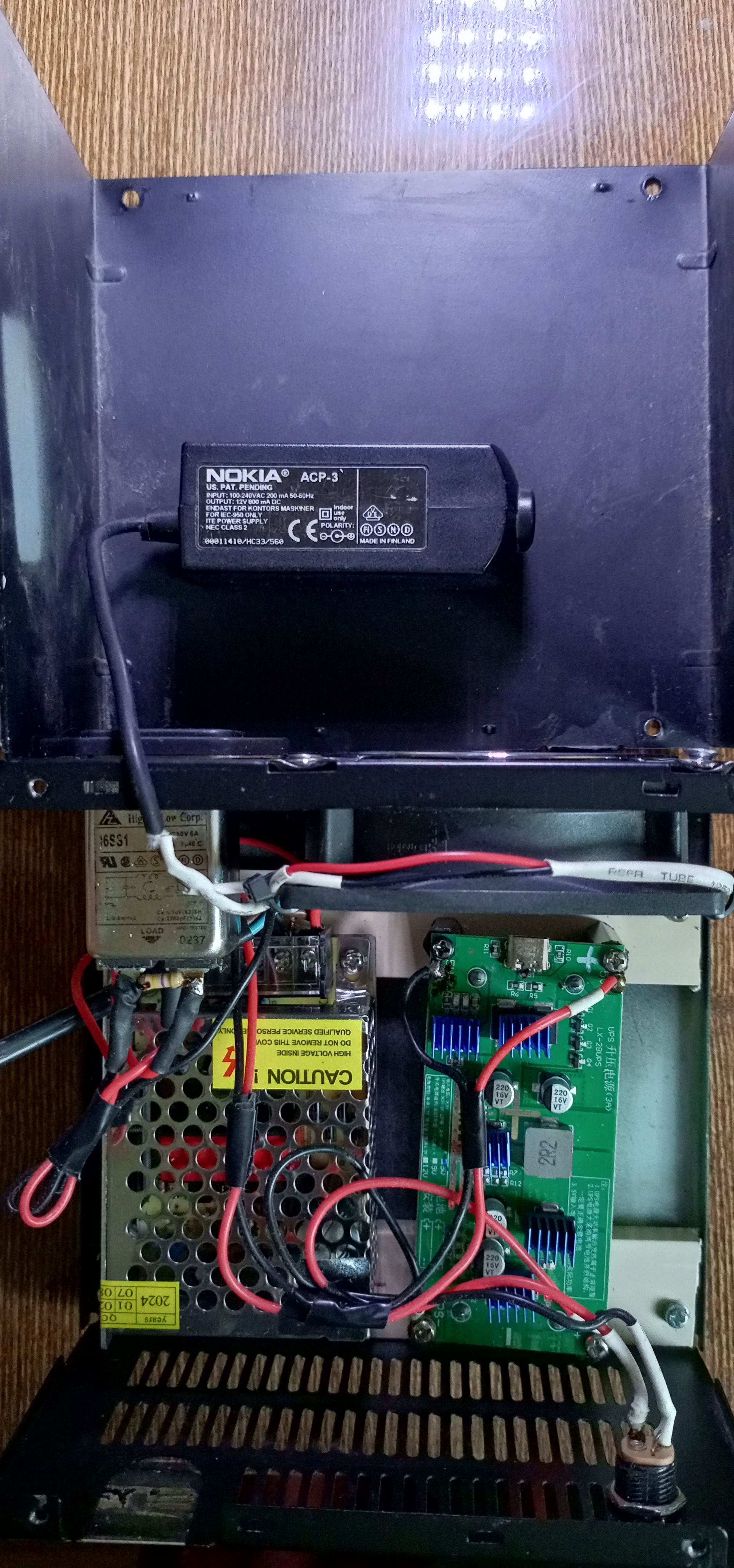

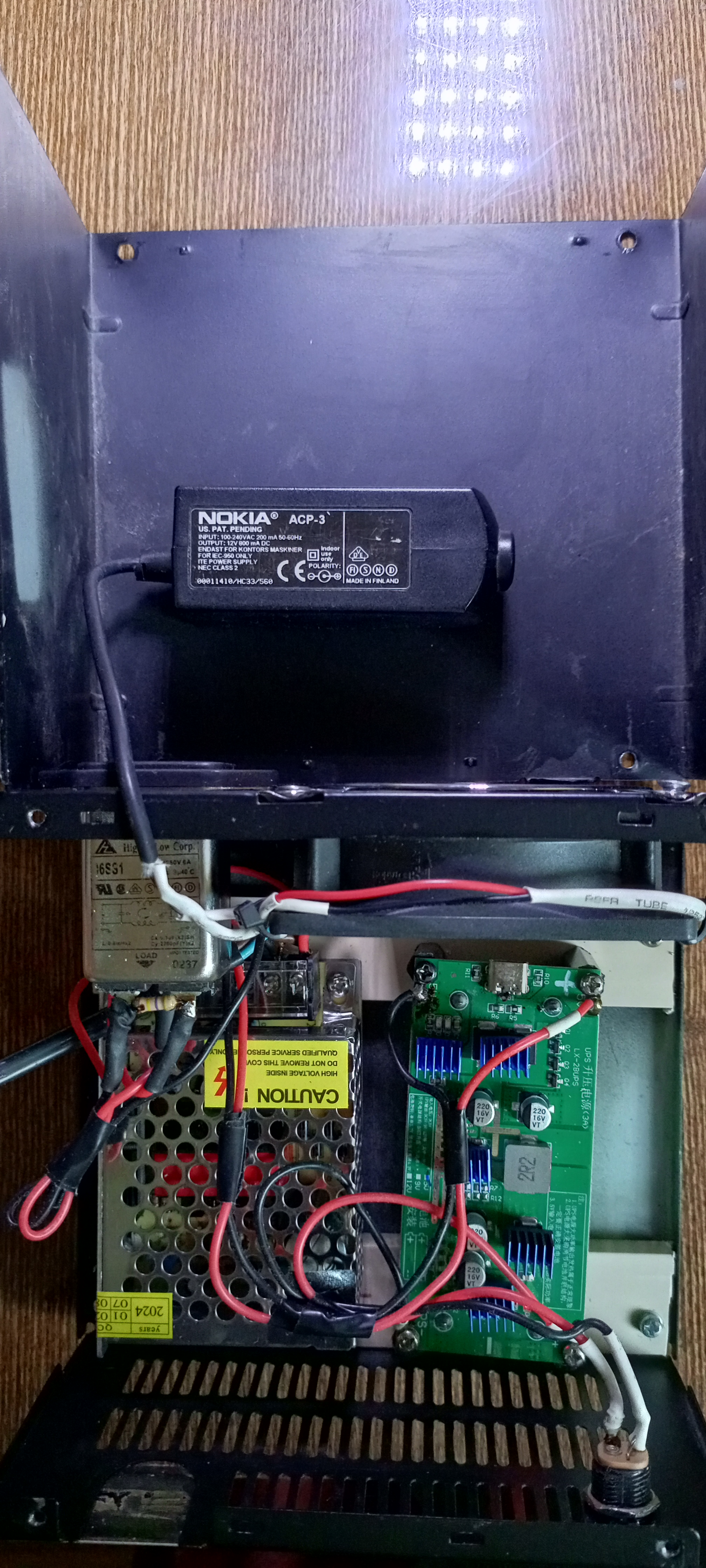

старый вариант:

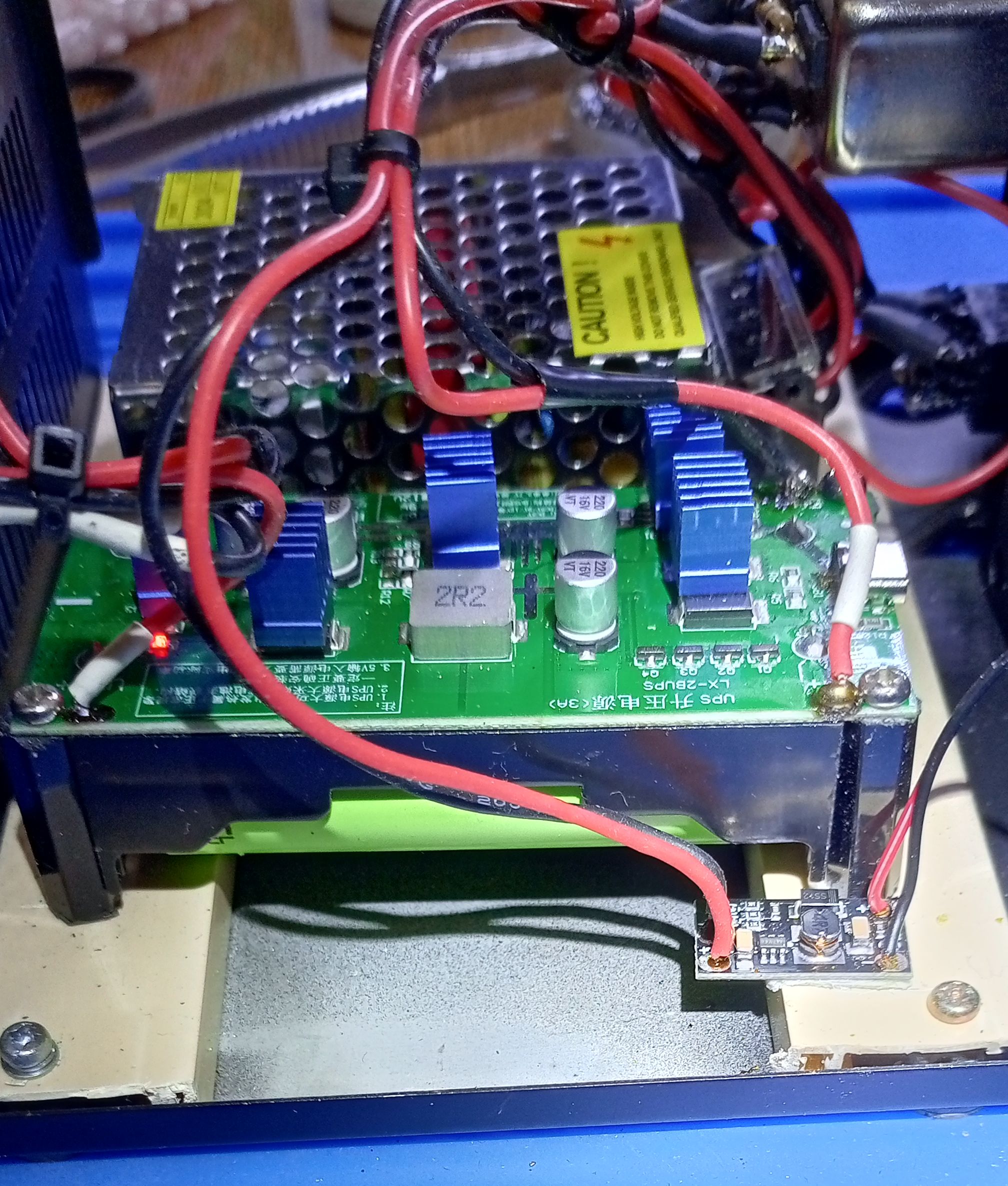

, новый вариант:

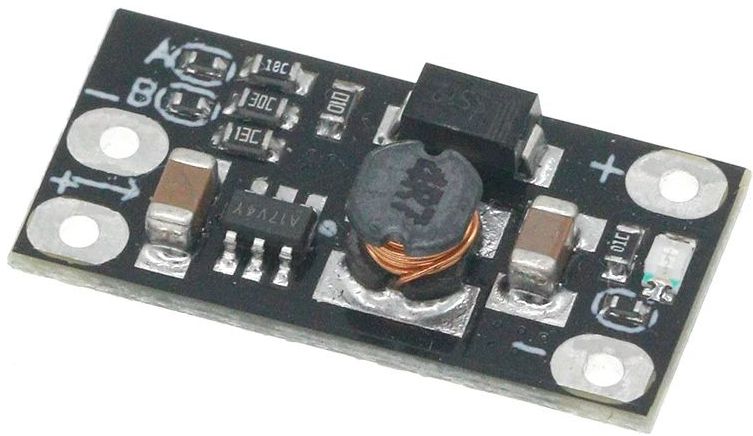

модуль CKCS BS01 оказался лучше, чем я считал - я проводил расчёты исходя из тока его входной цепи до 1,5А, но оказалось что при токе нагрузки 0,18А его пиковый ток потребления зафиксированный ЛБП в момент запуска вертушки не превышает 0,44А, а т.к. на плате LX2-BUPS в качестве контроллера зарядки стоит TP4056, то суммарный ток потребления по цепи +5V не превышает 4,5А и первичный БП S-25-5 рассчитанный на ток нагрузки до 5А имеет минимум 10% запас по току чего достаточно для упрощения схемы путём изменения схемы питания вентилятора - вместо отдельного довольно габаритного (145х28х28 мм) сетевого БП можно использовать CKCS BS01 Mini DC-DC Boost Step Up Module размерами 22х11х3,6 мм закреплённый на монтажной планке двухсторонним скотчем:

Дополнительным бонусом стало снижение уровня шумности всей конструкции до 2,1 dBA против 18,6 dBA в первом варианте.

Добавлено:
YandexDirect

Поглядел ваш отчёт:

Цитата:

Установленная оперативная память (RAM)    32,0 ГБ
Полный объем физической памяти    29,5 ГБ
Доступно физической памяти    20,1 ГБ
Всего виртуальной памяти    31,4 ГБ
Доступно виртуальной памяти    21,2 ГБ
Размер файла подкачки    1,88 ГБ

а почему вы решили что у вас видеокарта забирает половину памяти? Программам доступно 29,5 ГБ ОЗУ, 2 ГБ выделено графике, ещё 0,5 ГБ это пространство адресов аппаратуры отображаемое в память (да, отобрать память у железа можно, но ... ценой 100% получения "кирпича") и всего 20,1 ГБ свободно т.е. не используется запущенными задачами. Проблемы нет, вы встретили призрак тени несуществующего пугала и испугались не поняв что енто за зверь и с чем его едят.

----------
