Ironcast

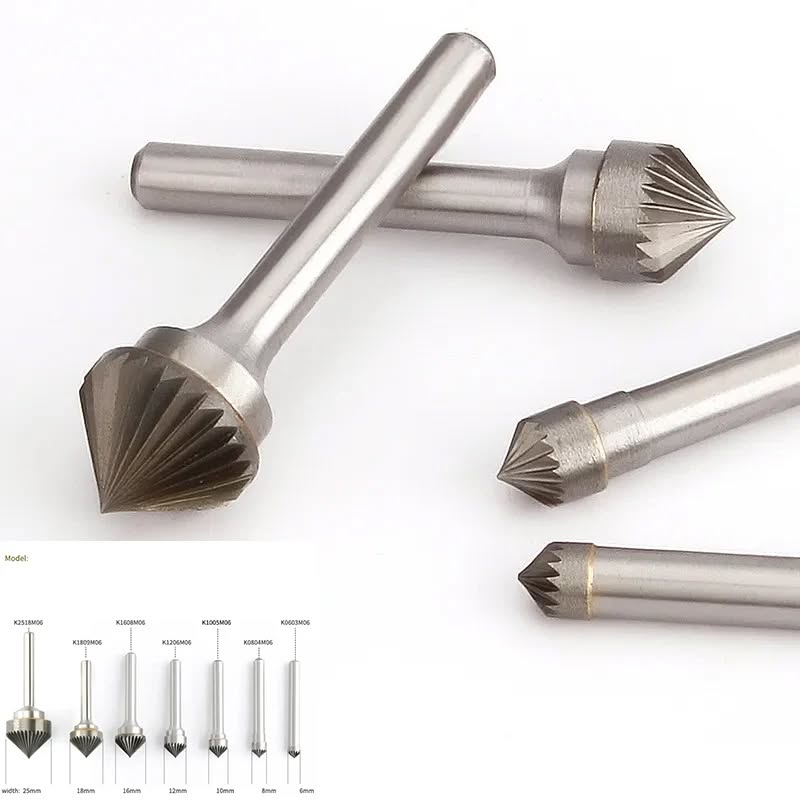

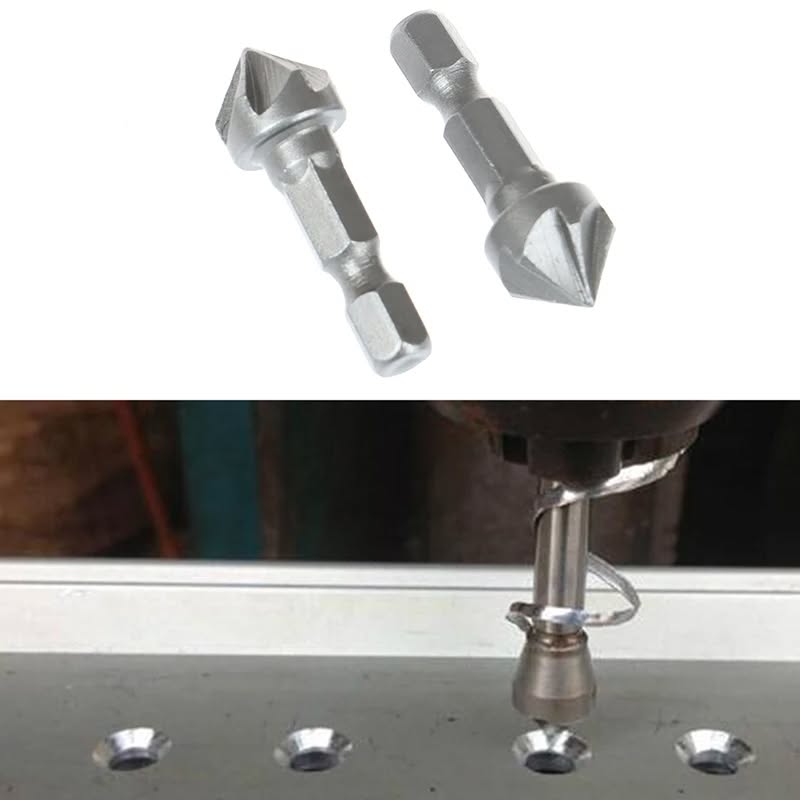

Ступенчатые у меня есть. Это несколько более хитрые свёрла для сверления отверстий переменного диаметра в толстых материалах. Обычно используются для случаев когда нам к примеру нужно установить в детали впотай резьбовую муфту под развальцовку. Такое сверло сделает ступенчатое отверстие под фланец и тело муфты в единой операции. А в обычных случаях оно применимо для сверления склонных к растрескиванию материалов когда нам нужно сделать отверстие большого диаметра, а корончатого сверла нет под рукой. В иных случаях проще сразу сверлить цилиндрическим сверлом нужного диаметра.

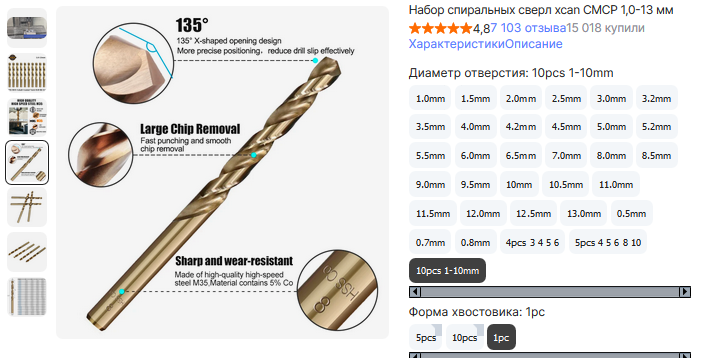

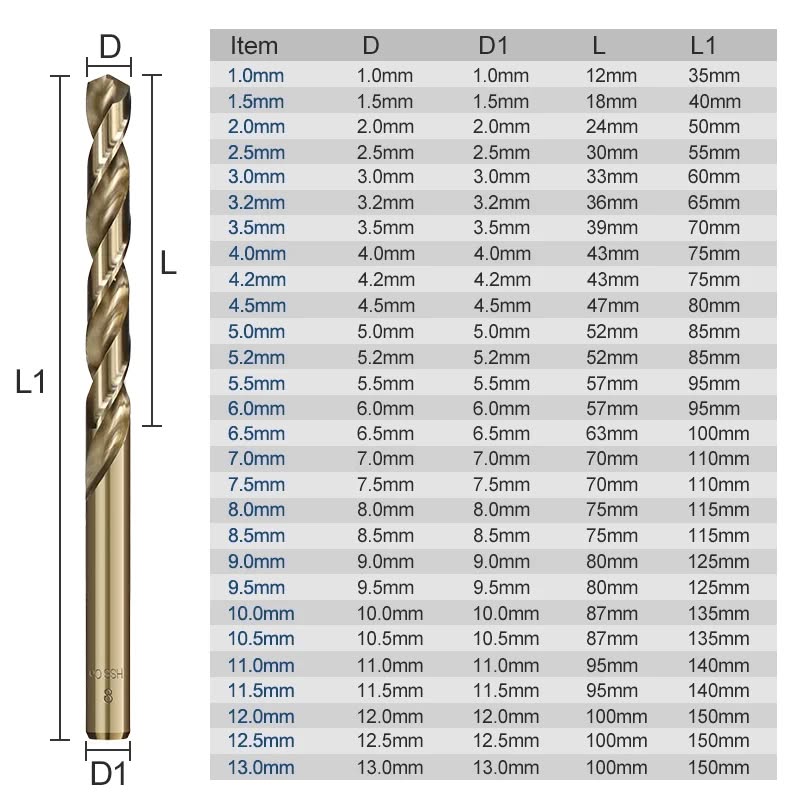

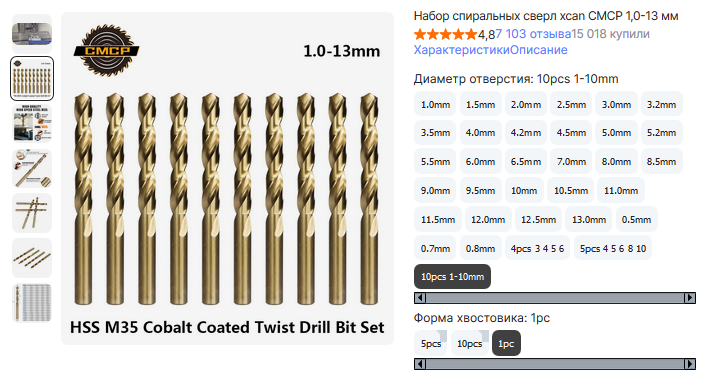

А вот хорошие цилиндрические свёрла ныне редкость, но тот набор что я сегодня получил отличный - Набор сверл HSS-Co 1-3 мм, 10 шт.. Заточка идеальная, быстрорежущая сталь М35:
Цитата: Features:
*100% brand new and high quality.
*HSS-Co Drill Bit Set for High Tensile Steels such as Stainless Steel.
*Alloyed with 5% Cobalt to improve heat resistance which will perform and outlast normal HSS bits particularly if your work involves drilling tough metals.
*Handheld and Stationary Use (In Drill Press).
*135 Degree Split Point Tip.
Specifications:
*Type: Auger
*Material: HSS-Co 5% M35 Cobalt
*Size: 1mm 1.5mm 2mm 2.5mm 3mm
*Quantity: 10pcs per set
Package Contents: 10*Drill Bit |

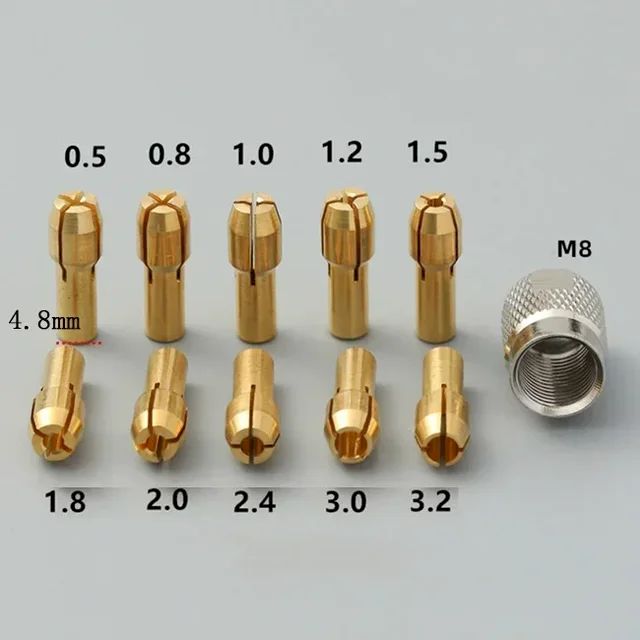

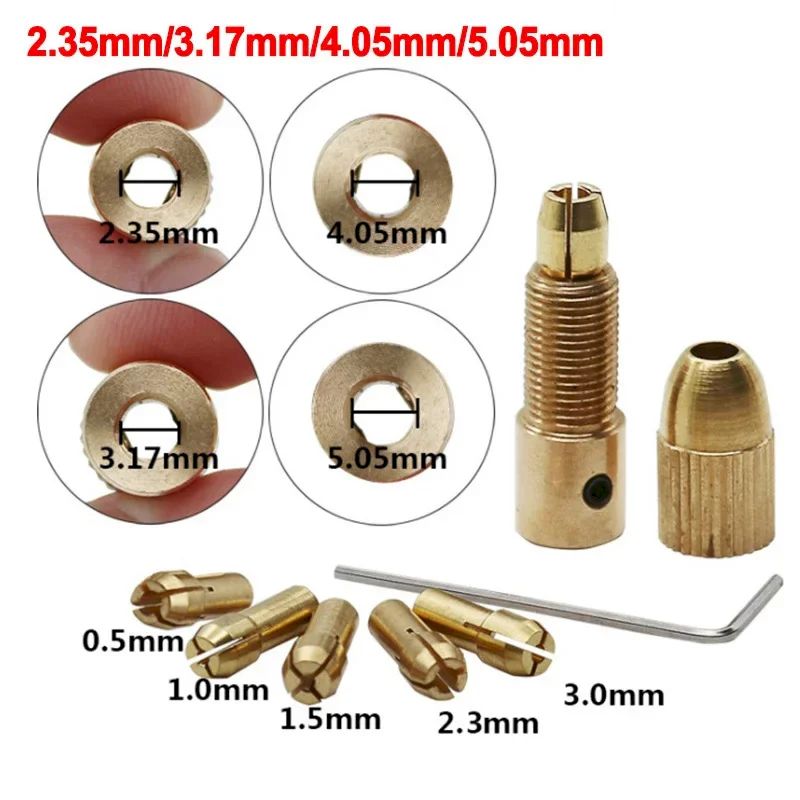

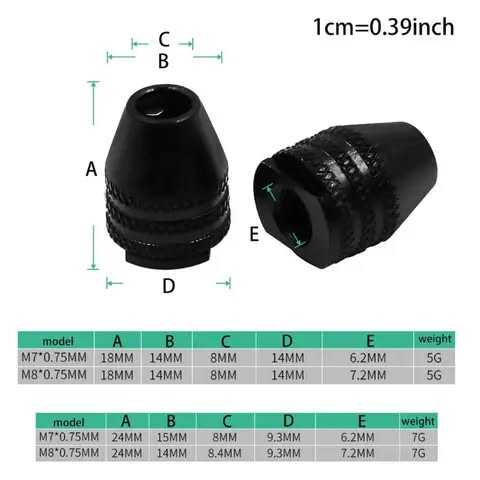

Попробовал на 1,5 мм фольгированном стеклотекстолите в модифицированной USB micro electric drill в которой заменил штатный монолитный латунный цанговый патрон под диаметры свёрел 0,8 -1,2 мм на универсальный патрон HUXUAN 0,3 - 3,4 мм (пришлось подбирать по радиальному биению кончика длинного сверла - как выяснилось диаметр вала стоящего там мотора 380 серии - не 2,0 мм, а 1,92 мм и из двух похожих патронов у этого оказались наименьшие радиальные биения кончика сверла 3,0 х 62 мм - радиус описываемой им окружности с ним около 0,5 мм, а с другим патроном около 5 - 6 мм что стало следствием в разнице внутренних диаметров посадочного отверстия в ступицах патронов - у этого 1,94 мм, а у того 1,99 мм что невозможно скомпенсировать затяжкой диаметрально расположенной пары крепёжных винтов. Да, можно положить в отверстие тонкую прокладку из мягкого металла, но смысла нет - со временем её разобьёт и радиальные биения резко возрастут.

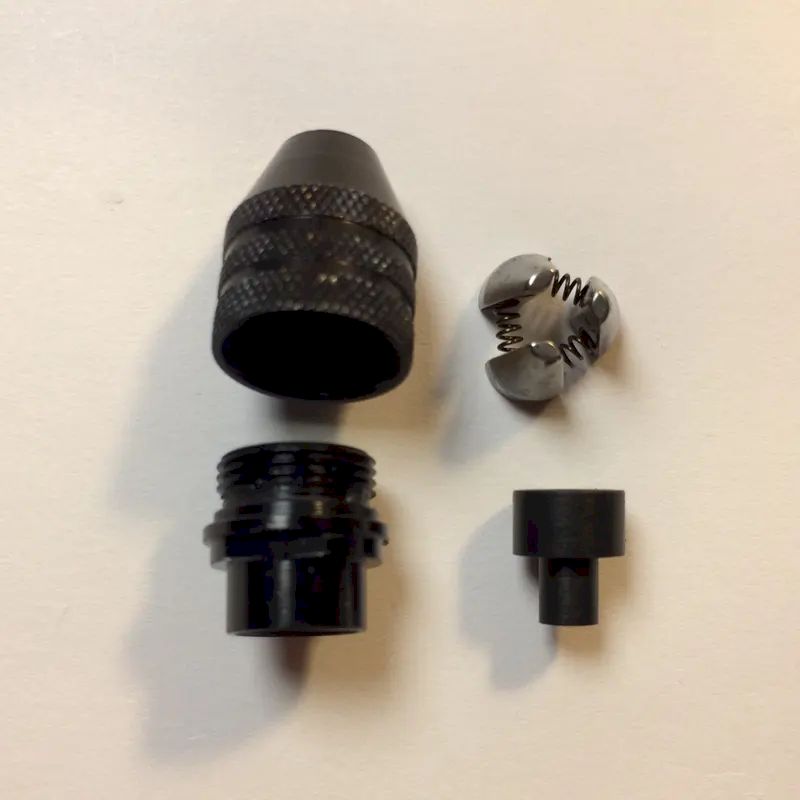

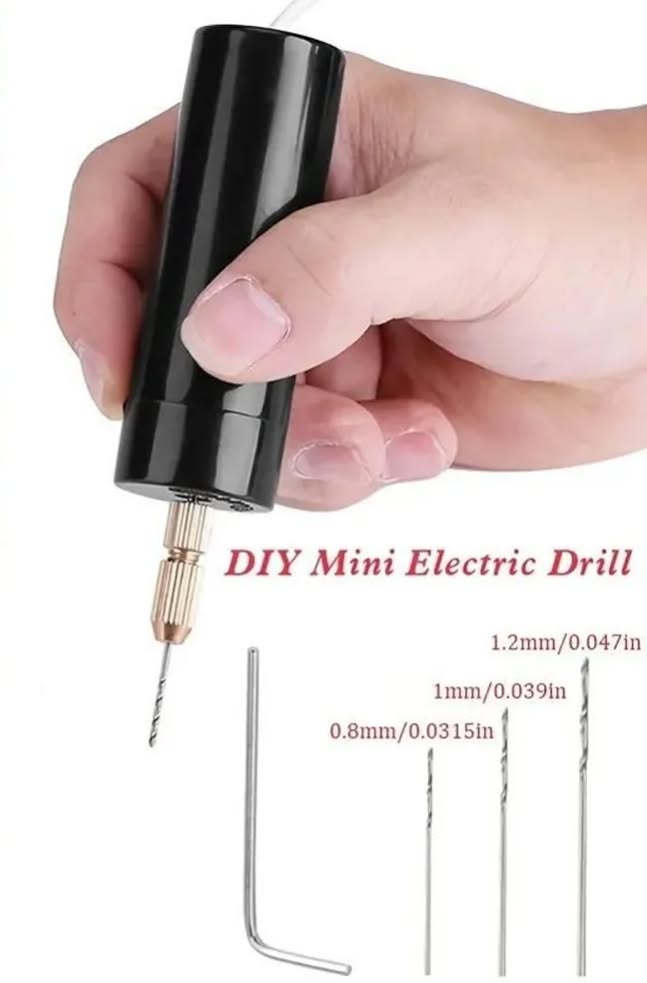

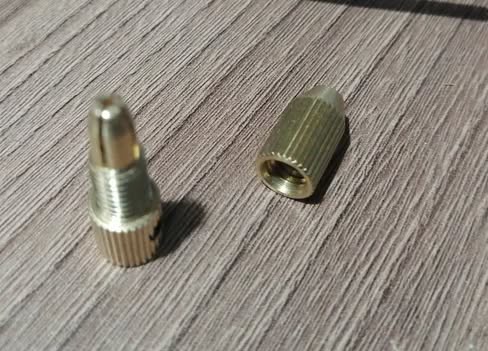

Оригинал и конструкция её патрона:

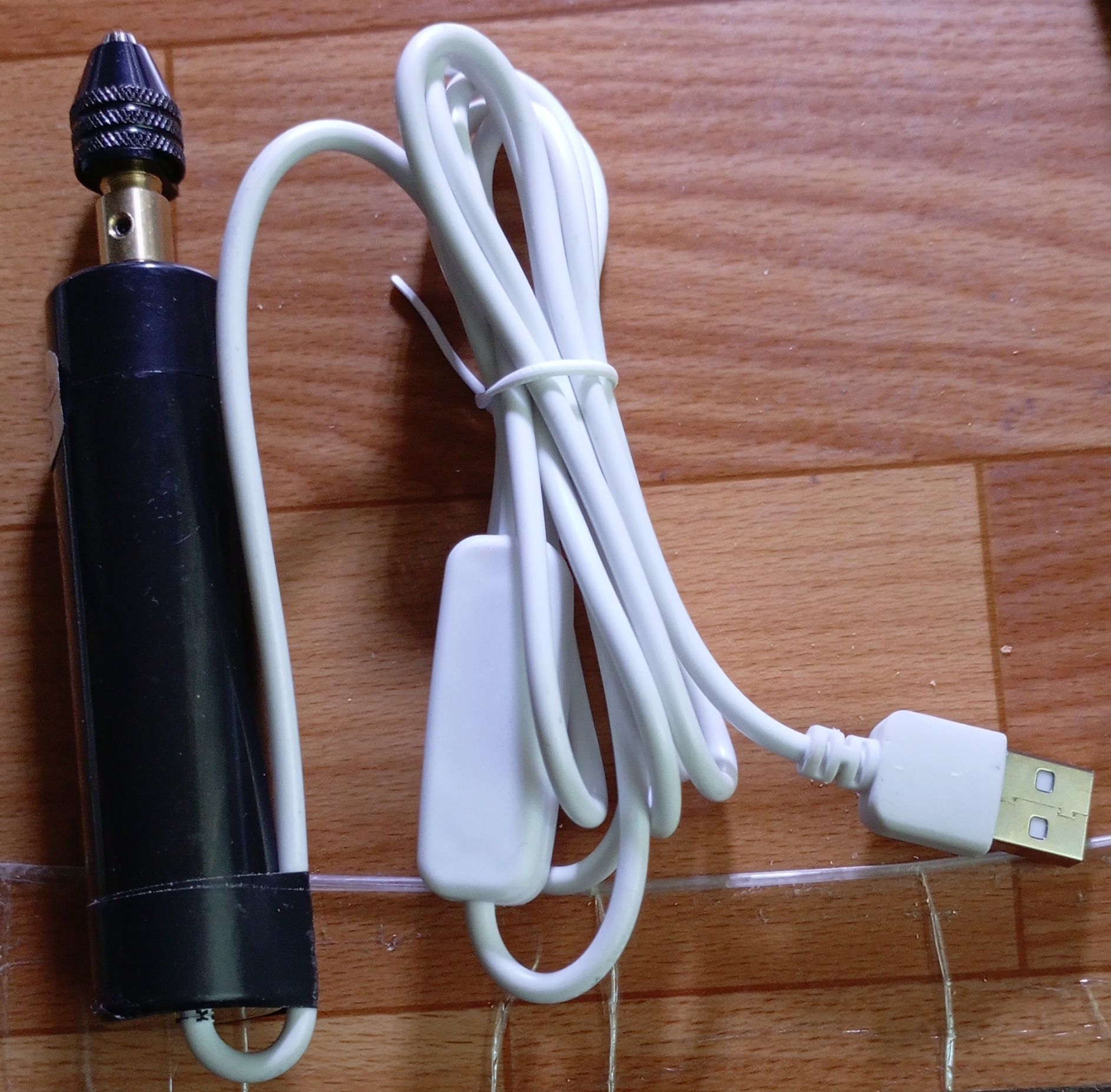

с новым патроном:
В итоге сия машинка, несмотря на малый момент вращения мотора просверлила пластину сверлом 3,0 за 9,3 секунды при минимальном нажатии. Ну и заметил интересную особенности именно данного мотора - если сравнительно сильно нажимаем на сверло, то мотор останавливается и через три - пять секунд после снятия осевой нагрузки снова запускается что больше похоже на срабатывание защиты по току в использованной для его питания зарядке KFD 18W с выходным током 2А при напряжении 5V так как по описанию дрели там стоит двигатель с током потребления до 3А, а пользователь при замере его пикового тока получил величину 3,17А. Какой именно там стоит мотор не скажу так корпус заклеен и я его не вскрывал, а по фотографиям в отзыве вскрытой машинки предположил что двигатель 380-й серии на рабочее напряжение 5V. При это края выходного отверстия со стороны фольги были ровными и без заусенцев и валика.
А обычным уже прилично затупленным сверлом (титан им сверлил) 3,0 из быстрорежущей стали Р20 дрель просверлила эту пластинку примерно за 12 - 13 секунд, края выходного отверстия имели заусенцы и валик.
Для данной пары "мотор - блок питания" время приемлемо.

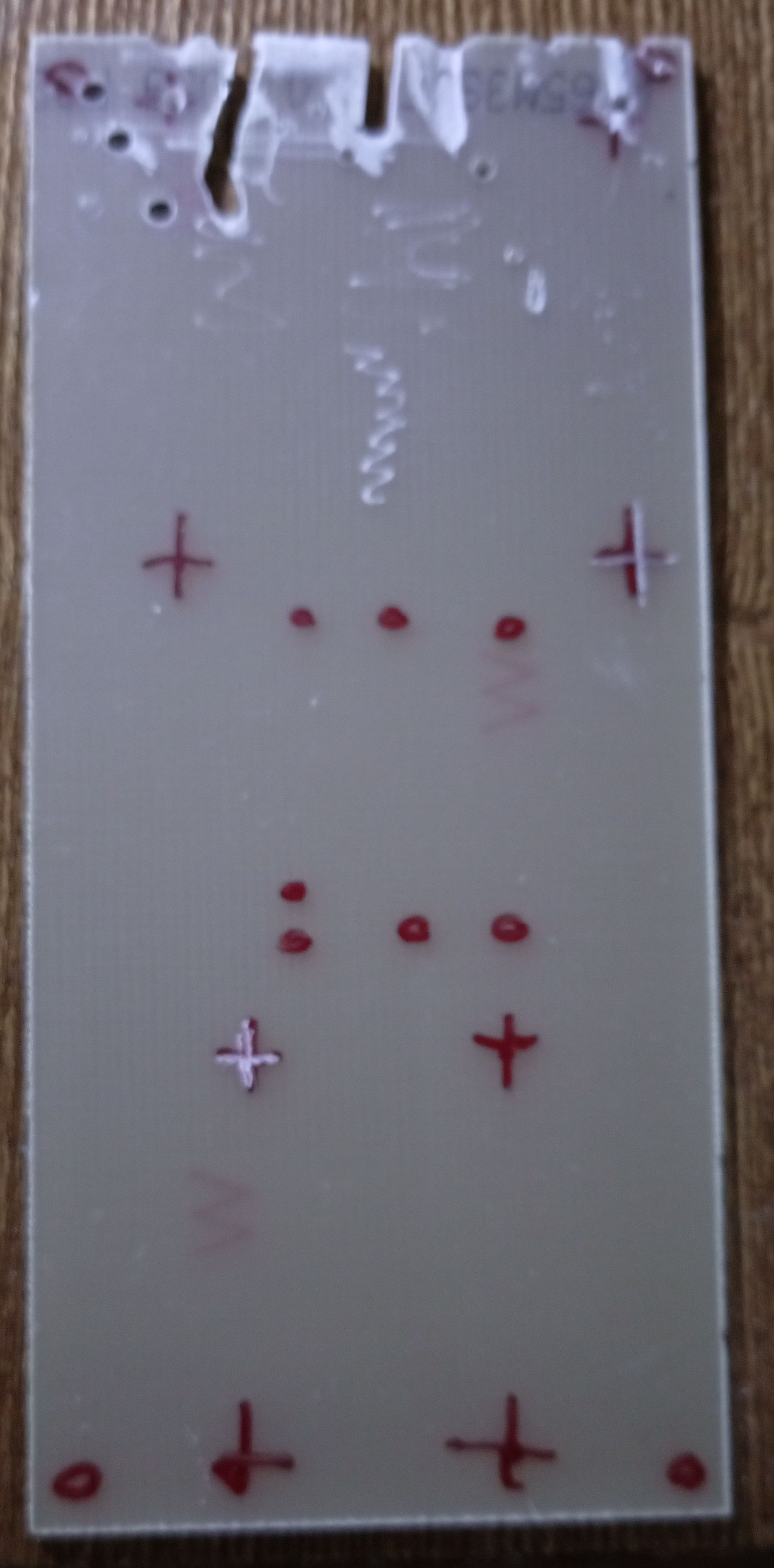

Ну и для наглядности - инструменты на ней пробую
прорези сделаны фрезой 3,0 установленной в HARDELL HYD6001.8. Верхняя просто так резал чтобы почувствовать сам инструмент, нижняя - по прямой без разметки. И результат - приложил к кромке стальную линейку, посмотрел на просвет - щели не видно, по прямой фреза идёт очень точно (на фрезерном станке это обеспечивается его конструкцией, а в руках фрезу при достаточно мощном моторе всегда уводит).

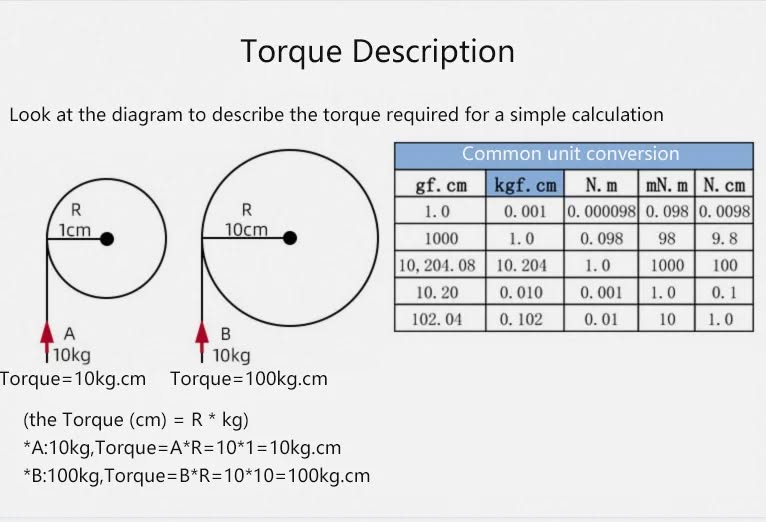

Да и нам всем пригодится - что такое крутящий момент и как его понимать?
 .
Я лично давно и прочно енто забыл - ТММ когда дают? - второй курс. "Сдал СОПРОМАТ - можешь женится, сдал ТММ - можешь заводить ребёнка!" - сдал и забыл ибо мне нет необходимости считать механику, но увидел и всё сразу вспомнилось. Просто и понятно объяснено. Отлично!
----------
