WildGoblin

Так форма рёбер часто вопрос вкуса,

но если у нас может меняться направление воздушных потоков, то в ряде ситуаций иголчатые радиаторы окажутся эффективней. А так в промышленности используется два основных конструктива - пластина, в том числе с плоскими рёбрами; или игольчатые, в том числе с трапецеидальными, круглыми или прямоугольными рёбрами различных размеров и площади.

Форма рёбер ещё зависит от технологии конкретного предприятия-изготовителя. Одному проще насверлить в литейной форме отверстий - получим иголки, другому отлить пластинчатый радиатор, а третьему прорезать болванку на фрезерном станке, а четвёртому собрать пакет из штампованных пластин. Поэтому есть несколько возможных форм радиаторов, а конструктор устройства по ситуации выбирает оптимальную для технологии данного завода. И самое главное чтобы площадь радиатора была достаточной для охлаждения.

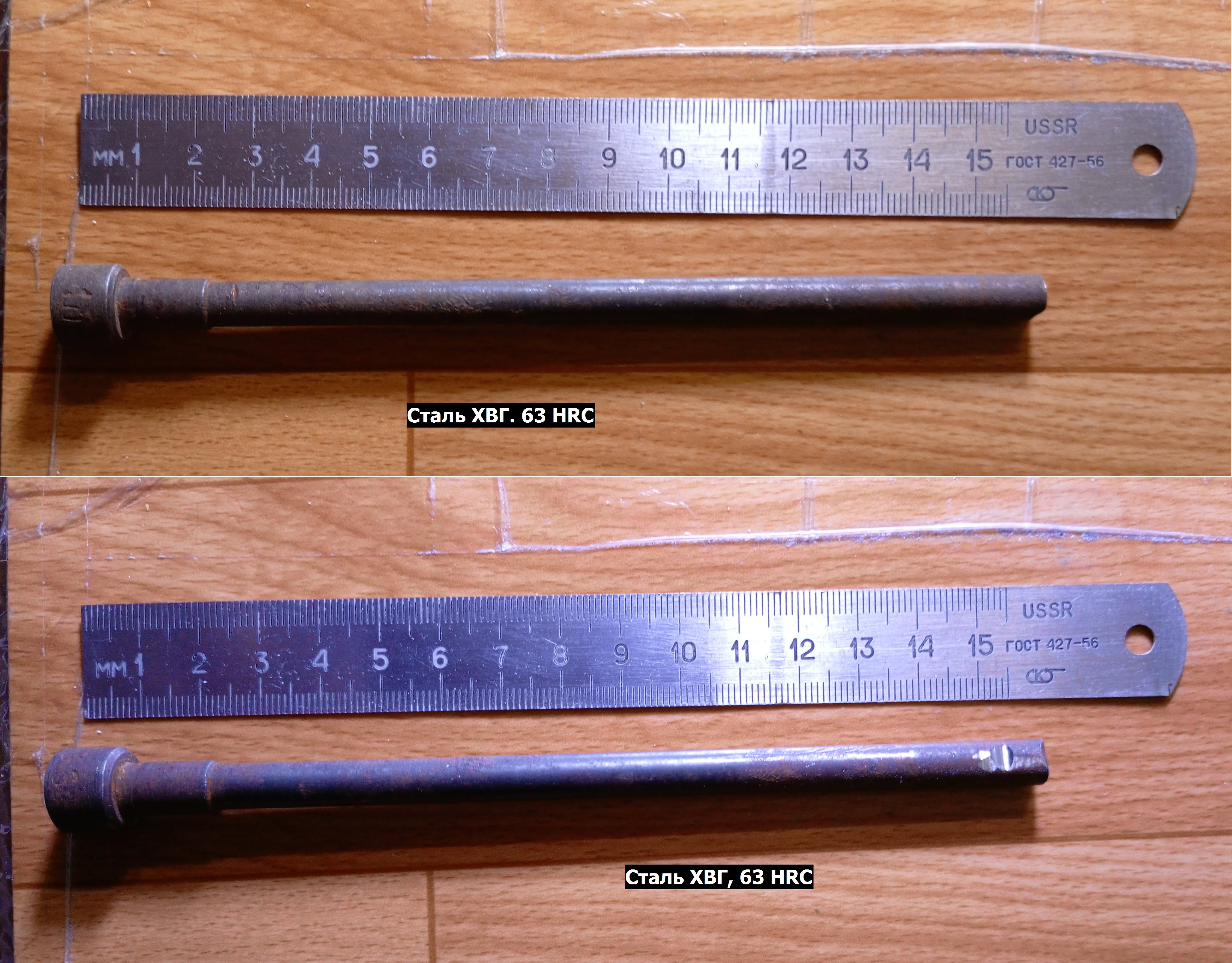

Кстати, сегодня я получил и попробовал в деле 3х3 мм LIDIAO твердосплавные вращающиеся фрезы 4461 (набор 20 разных фрез по металлу, судя по тесту с твёрдостью до 65 HRC) на нержавейке (эта сталь довольно мягкая, марку и закалку прутка не скажу, брал из сгоревшего CD-ROM) и закалённой инструментальной стали ХВГ (старый прессовый стержень, закалка 63 HRC).

Из под фрезы только стружка летит, и это я работал Cordless mini grinder HARDELL HYD6001.8 всего на третьей скорости (обороты не знаю - изготовитель эти цифры не приводит), детали не зажимал в тисках, а просто держал на руках. Трёх секунд фрезе хватило металл срезать. Я такой скорости реза давно не видел!

Для интереса остаётся только отыскать (где-то у меня валяется) пруток из вольфрамового сплава ВНД (вольфрам—никель—медь, состав: W 97%, Ni 1.5%, Cu 1.5%) из которого у нас делали резцы для особо твёрдых металлов и на нём попробовать что выйдет. Это уже становится интересно.

----------
Жив курилка! (Р. Ролан, "Кола Брюньон")
