Victor_VG
Tracker Mod | Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору
gutasiho

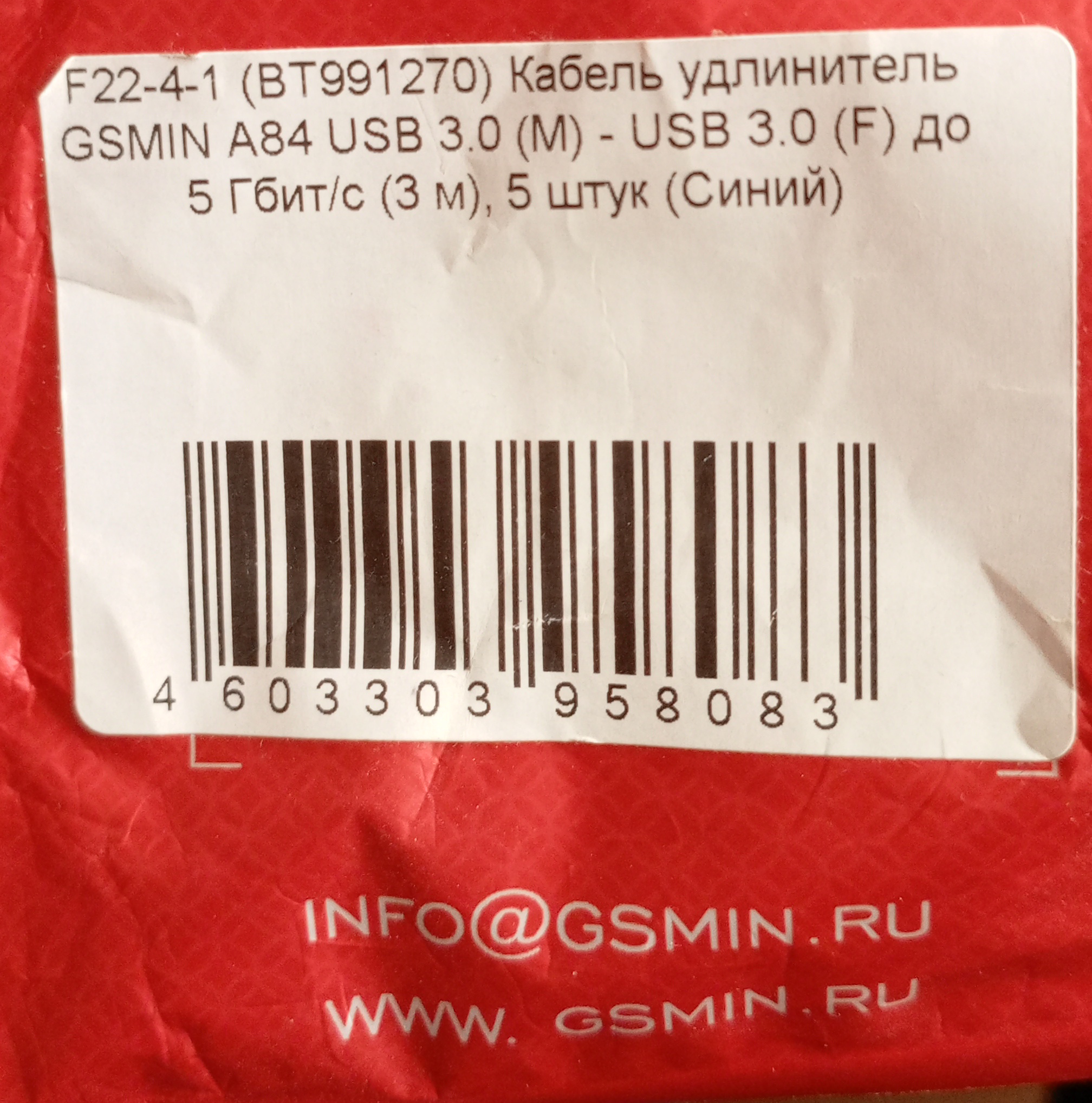

Кстати, с кабелями - у меня есть на вид толстые GSMIN длиной по 0,5 , 1,5 и 5 метров USB 3.0 кабели вот такого типа (брал когда-то на ЯМ пакетами по пять штук чтобы протянуть за стойками где не залезть) :
поставил 1,5 метровые под коробочки с 2,5" HDD и вроде те берут в пределах стандарта USB 3.1 Gen 1 - не свыше 0,9А, но могли выдать ошибку. Порты проверяю - все исправны, дискам тока хватает, но не предсказуемо могут и сбоить.
А тут я решил устроить небольшие нагрузочные испытания самодельного БП на базе S-25-5 рассчитанном на 5V 5А и используя возможности пары приборов FNIRSI FNB-48Р и FNIRSI FNB-58 одновременно выводить осциллограммы тока и напряжения посмотреть в динамике как он себя поведёт под разными нагрузками подключёнными одновременно к обоим выходным разъёмам. Монтаж БП выполнен короткими силиконовыми проводами калибра 18 AWG (сечение 0,75 мм2, удельное сопротивление 0,039 Ом/м) рассчитанными на номинальный ток 8А, выходные разъёмы USB-A с усиленными силовыми контактами.
В роли нагрузок были выбраны USB микро дрель питающаяся от 5V и потребляющая до 15 Вт, для которой заявлено, что она может работать от любой телефонной зарядки отдающей токи свыше 2А, но рекомендуется БП 5В 3А, разряженные шуруповёрт и мини шлиф-машинка имеющие номинальные зарядные токи 2А. Для удобства наблюдения и из-за габаритов корпусов приборов они были подключены через кабели GSMIN длиной 1,5 метра. Одновременно напряжение на выходе 5V БП контролировалось мультиметром ANENG AN870 в режиме измерения напряжения постоянного тока с погрешностью изменения 0,05% +5 м.з.р.
На холостом ходу все три прибора показали одинаковые значения напряжения 5,015V. А вот под нагрузкой удлинители привели к значительному падению напряжения - даже при сравнительно не высоком токе нагрузки около 700 мА напряжение на выходе кабеля упало до ~4,6V, а значит данные кабели имеют незначительное сечение силовых линий, и как следствие высокое сопротивление.
А это объясняет и сбои дисков - порты машины отдают достаточный для их питания ток, но из-за высокого сопротивления проводов напряжение питания оказывается ниже допустимого, что приводит к ошибкам схемы.
----------
Жив курилка! (Р. Ролан, "Кола Брюньон")
Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti |
|

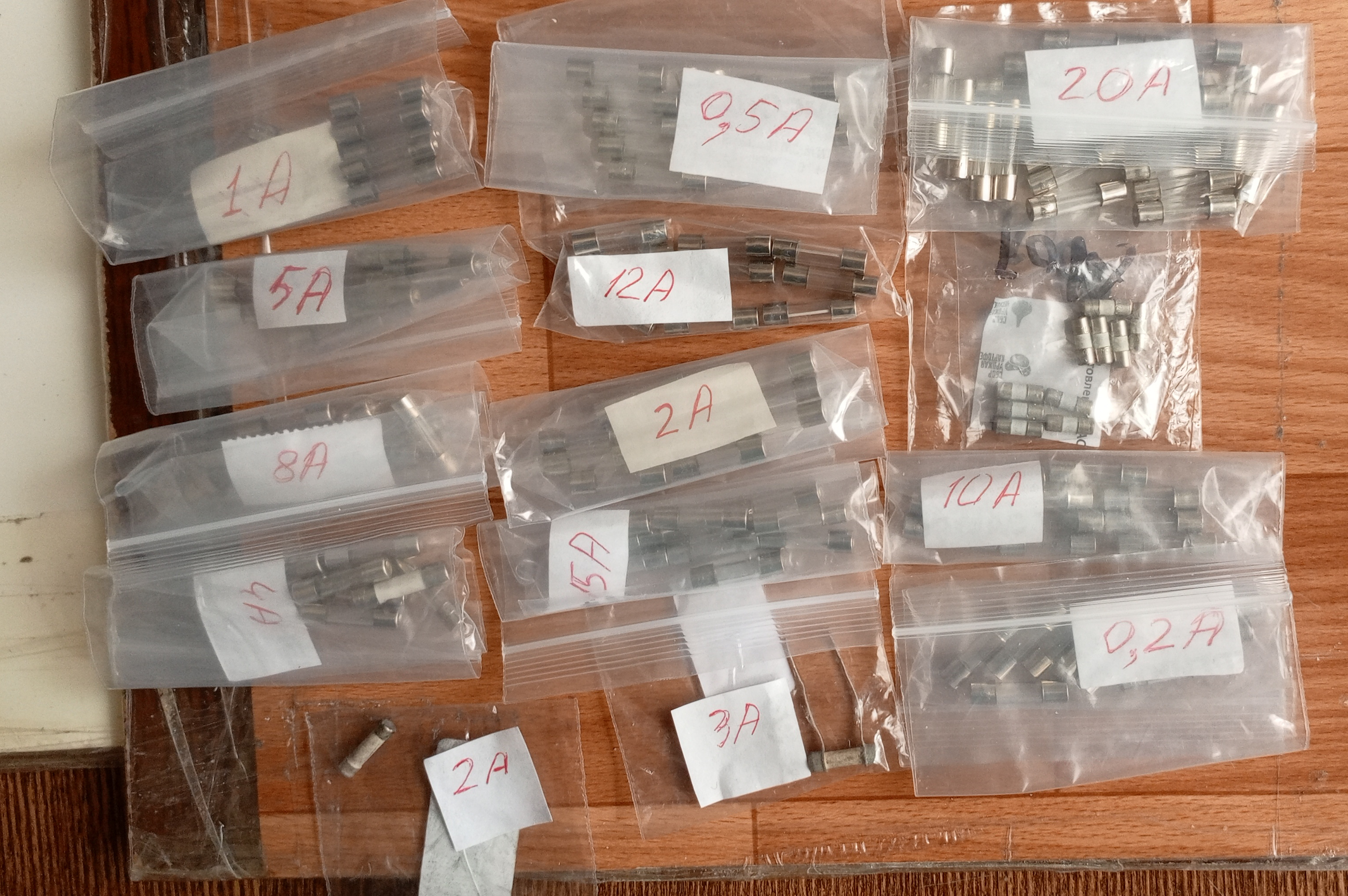

Коробочки приедут, но позднее - только на днях заказал. Хорошо, что хоть набор от TZT быстродействующих стеклянных предохранителей 5x20 мм 0,2 А, 0,5 А 1 А 2 А 3 А 5 А 8 А 10 А 15 А 20 А/250 В приедет в коробочке и если в ней хватит место то, часть туда ляжет. Ну а остальным придётся тары ждать....
У меня тоже если за стеной громко играет музыка слышно, но как неразборчивый шум, может спать мешать, но не более. А как там жить - не представляю.
