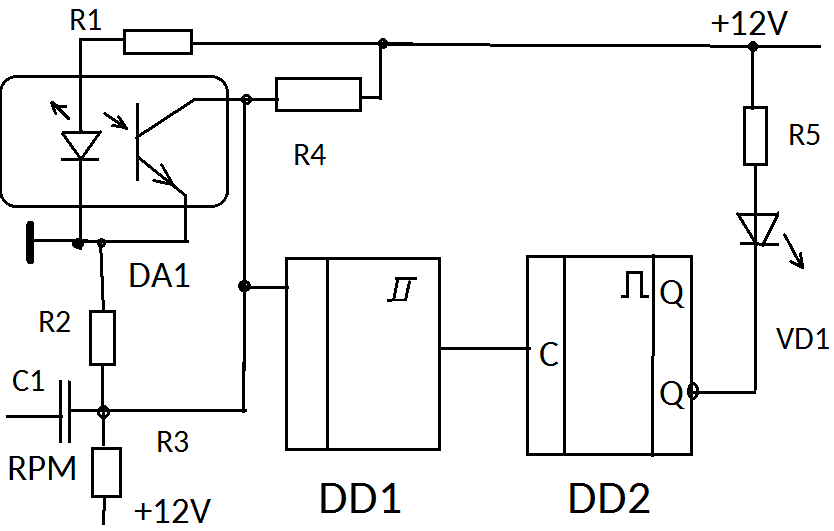

Victor_VG Tracker Mod Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору 7755 gutasiho   Да, и подсказка - сию плату стоит разместить на брюхе мотора, а период одновибратора можно оценить как 0,1/[RPM] где RPM частота вращения мотора. При этом возится с балансировкой ротора не потребуется, а сыскать/смастерить ИК-оптрон не сложно. Почему именно ИК? - они лучше отражаются от пластика чем видимый свет и с нескольких миллиметров датчик надёжно считает лопасть.     Ну и вариант номер два, тот ещё проще - берём вертушку с контролем оборотов (с трёх/четырёх проводным шнурком), и подключаем жёлтый на вход RPM схемы:     оптронный узел на DA1, R1 и R4 из схемы выбрасываем за ненужностью и используем встроенный в вертушку датчик оборотов, а плату можем где удобно поставить...   Lity   В мышке оптрон работает на просвет, да и оптопару крепить надо, а от датчика вертушки вывел провод наружу, а плату где удобно поставил... ---------- Жив курилка! (Р. Ролан, "Кола Брюньон") Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti Всего записей: 35368 | Зарегистр. 31-07-2002 | Отправлено: 15:00 19-09-2025 | Исправлено: Victor_VG, 15:11 19-09-2025

Lity Silver Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору 7755 Важно понимать, что если он уже остановился, то износ достиг не совместимых с его жизнью значений. Профилактика проще и дешевле, чем менять на новый. Всего записей: 3083 | Зарегистр. 15-12-2007 | Отправлено: 17:44 19-09-2025

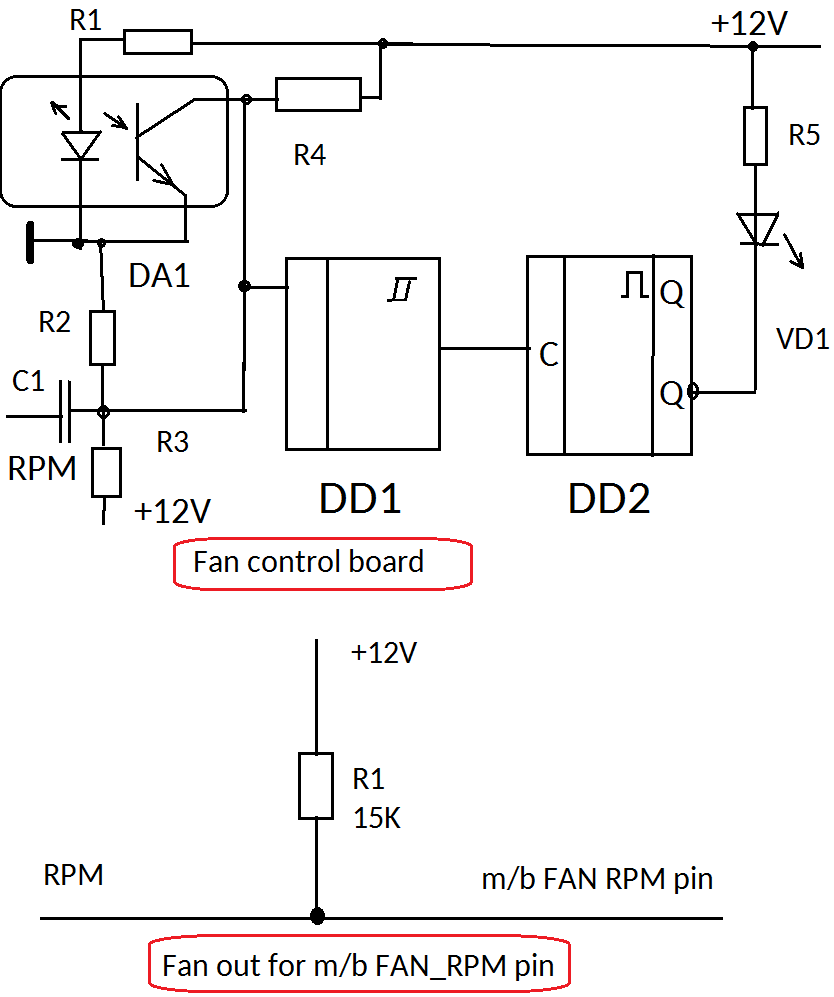

Victor_VG Tracker Mod Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору gutasiho 7755   Да, индикация более нужна там, где к узлу фиг подберёшься. Например большой сложный механизм, а контролируемый узел в его недрах. Тут смысл индикации на пульте есть, а там, где нужно и можно проверить - не вижу. Лишнее, хотя позволяет видеть "лампочку".     Ну есть и третий вариант пригодный если на системной плате есть не задействованный разъём вентилятора. Тогда подсоединяем датчик тахометра к нему благо это выход с открытым коллектором используя нижнюю схему:     а собственно контроль возлагаем на программы мониторинга оборудования типа HWiNFO64.   И всё просто и удобно - по стандарту датчик генерирует два импульса на оборот, все программы это знают, в их настройках ставим порог тревоги по числу оборотов и всё, они сами сообщать об остановке вертушки, а плюсом станет возможность контролировать её работоспособность по числу оборотов.   Выбор варианта реализации понятно по месту и необходимости. Кстати, при возможности реализации третий самый простой т.к. при напряжении питания вентилятора Ucc в вольтах резистор R1 в Ом выбирается по описанному в стандарте Intel от 2003 года правилу     Ucc/0,00001 >= R1 >= Ucc/0,005   и при 5V  и 12V 1,2 МОм >= R1 => 2400 Ом, для 24V 2,4 МОм  >= R1 => 12000 Ом, напряжение питания цепи таходатчика 5V, максимально 13V. ---------- Жив курилка! (Р. Ролан, "Кола Брюньон") Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti Всего записей: 35368 | Зарегистр. 31-07-2002 | Отправлено: 17:55 19-09-2025 | Исправлено: Victor_VG, 01:03 20-09-2025

Victor_VG Tracker Mod Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору U235   В схеме управления вентилятора могут использоваться любые датчики по выбору их разработчика, в стандарте тип датчика не оговорен, но он обязан иметь выход с открытым коллектором или стоком с допустимым током нагрузки и максимальным напряжением на закрытом ключе 5 мА / 12V для 12V и 12V мА / 24V для 24V вентиляторов соответственно. Поэтому в схеме должен стоять подтягивающий резистор на шину питания с которого и будет сниматься сигнал, либо выход может быть нагружен на светодиод развязки с балластным резистором. Элементарно.     И отсюда, если нет задачи контролировать число оборотов следует и четвёртый самый простой вариант - к выходу датчика припаиваем катод 3 мм светодиода любого желаемого цвета, анод через резистор R с мощностью рассеивания не менее 62 мВт подключаем на линию 5V, а R зависит от цвета диода: для зелёных, красных - 800 Ом, для жёлтых и оранжевых - 720 Ом, для белых и голубых - 600 Ом. И всё, пока вентилятор вращается визуально светодиод горит, остановился - погас, но хотя само свечение будет не ярким, видно будет.     Хотим сделать ярко? - не проблема, цепляем диод к Т-триггеру (счётному). На 5V резистор 1,8 КОм, с выхода датчика сигнал на вход синхронизации микросхемы 130/131/133/155/530/531ТВ1 (это JK триггер с логикой 3И на входах, TTL логика, 5V, потребляет до 30 мА от цепи 5V, между ногами 14 и 7 корпуса надо поставить ВЧ керамику ёмкостью 47 nF), вход датчика на её вход С, а на инверсный выход через балластный резистор 160 Ом голубой или белый светодиод и он будет светится ярко. Другие диоды не подойдут из-за меньших напряжений открывания.     Не задействованные ноги триггера можно оставить свободными - частоты не велики. Микросхемы серий 130, 133, 530 выполнены в планарных корпусах с шагом выводов 1,25 мм, а 131, 155, 531 в DIP-14 с шагом выводов 2,5 мм. В данном случае для индикатора нужен один корпус, и удобнее в DIP - плата не нужна ибо резистор и ёмкость паяем на его выводах и клеим на корпус машины - пущай не греется! ---------- Жив курилка! (Р. Ролан, "Кола Брюньон") Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti Всего записей: 35368 | Зарегистр. 31-07-2002 | Отправлено: 19:28 19-09-2025 | Исправлено: Victor_VG, 19:48 19-09-2025

Victor_VG Tracker Mod Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Ну почему TTL а не CMOS - TTL по сравнению с CMOS сильноточная, и вышибить по входу надо постараться, а CMOS от любого чиха дохнет. Светодиод можно ставить любого цвета, с балластным резистором 220 - 240 Ом на мощность рассеивания от 62,5 мВт. ---------- Жив курилка! (Р. Ролан, "Кола Брюньон") Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti Всего записей: 35368 | Зарегистр. 31-07-2002 | Отправлено: 20:15 19-09-2025 | Исправлено: Victor_VG, 20:20 19-09-2025

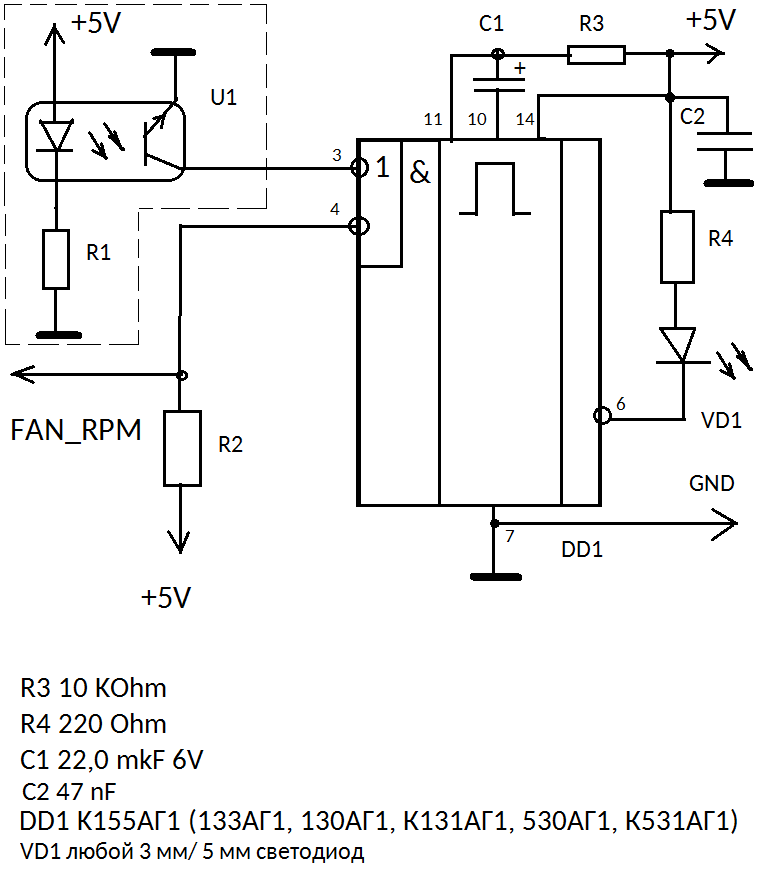

Victor_VG Tracker Mod Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору 7755   Надеюсь енту "супер сложную" схему без ошибок спаяете?     номера выводов одновибратора я расписал, брать нужно именно TTL микросхему одновибратора так она может коммутировать токи до 16 мА что не доступно никаким CMOS микросхемам серии CD4000 и иным подобным ей аналогам серии SN74 , но ток потребления данной схемы до 60 мА.     Отражательный оптрон U1 и резистор R1 можно выкинуть, а ногу 3 как и другие не задействованные выводы DD1 оставить свободной - для TTL это эквивалентно логической "1" на данном входе, а для любой логики на полевых транзисторах это почти 100% пробой входа и потому любой незадействованный вход должен быть подключен через резистор сопротивлением 100 КОм либо на землю, либо на питание.   U235   Старый-добрый одновибратор с логикой 2НЕТ-2ИЛИ-2И на входе пока ничем не заменить, особенно там где речь идёт о ловле коротких одиночных импульсов. Тут можно было поставить одновибратор с перезапуском, например 155АГ3, но зачем огород городить там, где можно сделать просто и красиво?     ---------- Жив курилка! (Р. Ролан, "Кола Брюньон") Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti Всего записей: 35368 | Зарегистр. 31-07-2002 | Отправлено: 02:42 20-09-2025 | Исправлено: Victor_VG, 02:48 20-09-2025

Victor_VG Tracker Mod Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору U235   Ой! Нестареющая классика! 1989, заседание НТС (научно-технический совет) по системе управления ядерным реактором. Там есть задвижки с концевиками дающими сигналы "Открыта - закрыта - середина".     Шеф:  - А на задвижки поставим Ламиконт или Ремиконт.   Я: - Ставим ПЛМ (Программируемая Логическая Матрица - логика с прожигаемыми перемычками), таблица перемычек полсотни строк, одной "Кроны" хватит на полгода и в любую щель приткнём...   Коллега: - Микроконтроллер Быть Обязан!   Классика не стареет!, прошли годы, а надо, не надо, микроконтроллер быть обязан!   Тут микроконтроллер и даром не нужен, но куды без него хотя выйдет гроб с музыкой! ---------- Жив курилка! (Р. Ролан, "Кола Брюньон") Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti Всего записей: 35368 | Зарегистр. 31-07-2002 | Отправлено: 18:23 20-09-2025 | Исправлено: Victor_VG, 19:09 20-09-2025

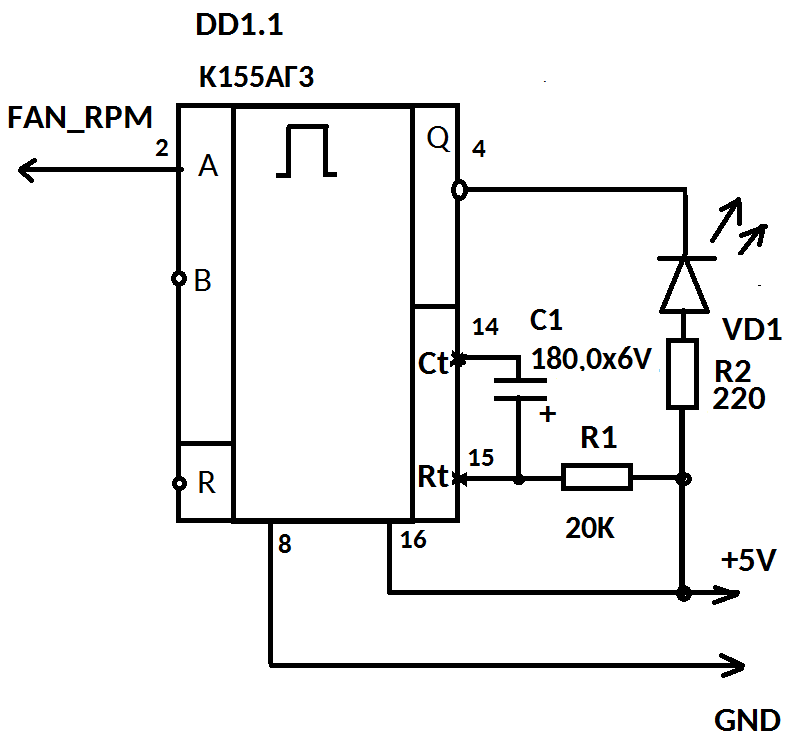

Victor_VG Tracker Mod Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Цитата: сейчас не восьмидесятые года и часто микросхема микроконтроллера стоит дешевле микросхемы одновибратора Да, плата это проще чем ППР на ждущем одновибраторе с перезапуском 155АГ3 (PDF, даташит) :     ибо тут надо целых полтора десятка раз паяльником ткнуть! а там "Плата управления спуском воды в унитазе с ЖК дисплеем расхода воды и контролем смывания в трубу на STM32F."   Ибо розничная цена микросхемы К155АГ3 (Производитель: "Интеграл", г.Минск, ЦЕНА розничная: 15руб | от 10шт: 12руб | от 100шт: 10руб) зашкаливаетЪ!!!! Плюс пара резисторов ценой рупь и кондёр ещё один - ПЕРЕБОР Микропроцессорная плата дешевше!!! ибо сама 50 руб + доставка 86 руб, а ещё ей надо USB, Wi-Fi и т.п...   Да, ещё про ждущий одновибратор - что есть такая штука! ещё знать надо, да и не модно! - чичас не 80-года, усё на микропроцессорах делается, да ещё они хозяйску задницу подтирают, а "логика времён динозавров" сим трюкам не обучена!   В технике существует принцип минимальной разумной достаточности:   Любая задача должна быть решена минимальным числом самых простых и дешёвых элементов из существующих.   и в задаче "Контролировать вращается ли в БП вентилятор" именно схема на ждущем одновибраторе единственное решение которое полностью ему удовлетворяет как по простоте - пять элементов: два резистора, конденсатор, микросхема логики, светодиод, так и по цене ибо даже если паять её на куске макетной платы она обходится менее 20 рублей, а отладочная плата с микроконтроллером с доставкой из Китая обходится 136 рублей - всего-то почти в шесть раз дороже, и ещё ей нужна обвеска ибо без обвески это просто кусок пластика...   И даже в ChipDip импортный CMOS аналог TTL микросхемы 155АГ3 - 74HC123M/TR  (отечественный аналог данной микросхемы КФ1564АГ3, по току выхода до 25 mA она нам подходит, а у TTL К155АГ3 ток выхода до 40 мА, и корпус не SOP-16, а DIP-16 - тут он монтаже удобнее - можно всё на выводах распаять. И хотя для современных светодиодов достаточно 3 - 5 мА, а в данной схеме выбран ток 8 - 10 мА в зависимости от цвета и экземпляра на случай если под руку попадётся что-то типа разработанных в 70-е годы Ал102, Ал307 с рабочим током около 10 мА) стоит 28 руб, а у изготовителя она стоит 15, но это не важно, а самые дешёвые микроконтролеры от 67 рублей за корпус, но 67 << 15 ибо не 80-е года, даёшь микропроцессор в каждый унитаз!!! ---------- Жив курилка! (Р. Ролан, "Кола Брюньон") Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti Всего записей: 35368 | Зарегистр. 31-07-2002 | Отправлено: 21:09 20-09-2025 | Исправлено: Victor_VG, 22:46 20-09-2025

Victor_VG Tracker Mod Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору U235   Но, это же только один элемент, хотя и целый Микроконтроллер, а значит он умеет всё!. А то, что к нему нужна куча рассыпухи, да и по выходному току - не свыше 10 мА он на пределе - енто не важно ибо Микроконтроллер и усё, горят глаза как у кота с голодухи мыша увидавшего, а школярское предвкушение законных медалей за самое бессмысленное и сложное решение простейшей задачи душу греет и тешит неугомонное Эго!     Ну согласитесь, пусть я и утрирую, но как ни крути, это смешно упрямо городить огород там, где нужно и есть простейшее решение минимальной сложности...     Да, и вот ещё один плюс ТТЛ: т..к. выход RPM вентилятора это подключённый к "земле" ключ, а TTL управляется током, то выход FAN_RPM просто подключается на её вход, а для схемы на полевых транзисторах туда ещё надо подключить резистор на шину питания или она никогда не сработает.     Но Верую! В Святой и Непогрешимый Микроконтроллер и Arm & RISC пророка Его, в то, что Микроконтроллер всё и вся может! И стоит, стояла и до скончанья Времён да будет стоять на сей Вере Святой земля первозданная Его программным кодом освящённая! ---------- Жив курилка! (Р. Ролан, "Кола Брюньон") Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti Всего записей: 35368 | Зарегистр. 31-07-2002 | Отправлено: 22:29 20-09-2025 | Исправлено: Victor_VG, 02:50 21-09-2025

U235 Advanced Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Цитата: это смешно упрямо городить огород там, где нужно и есть простейшее решение минимальной сложности...   Ну тогда простейшее решение минимальной сложности/цены это не одновибратор, а микровыключатель с рычагом. Цена микровыключателя типа DM1-01P-30 в ЧиД всего 7 руб.  К рычагу приделать легкую лопасть, реагирущую просто на поток воздуха от вентилятора. Все. Можно вместо микропереключателя поставить оптический датчик (Фотоинтерраптор) KTIR0821DS 12руб., который будет реагировать  на перемещение/поворот легкой лопасти.       Всего записей: 1007 | Зарегистр. 14-12-2005 | Отправлено: 08:10 21-09-2025 | Исправлено: U235, 08:25 21-09-2025
