Давай посмотрим схемы:

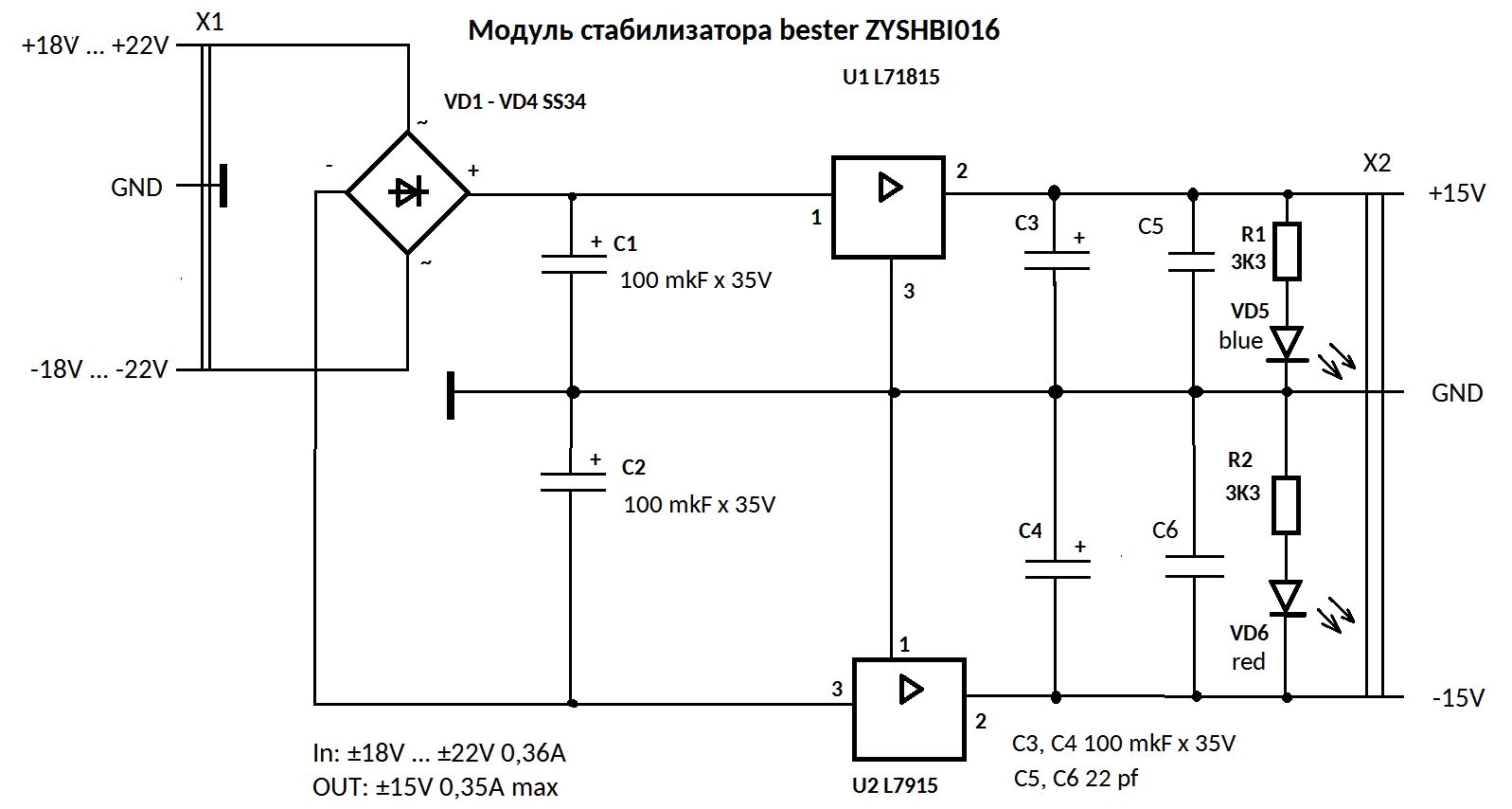

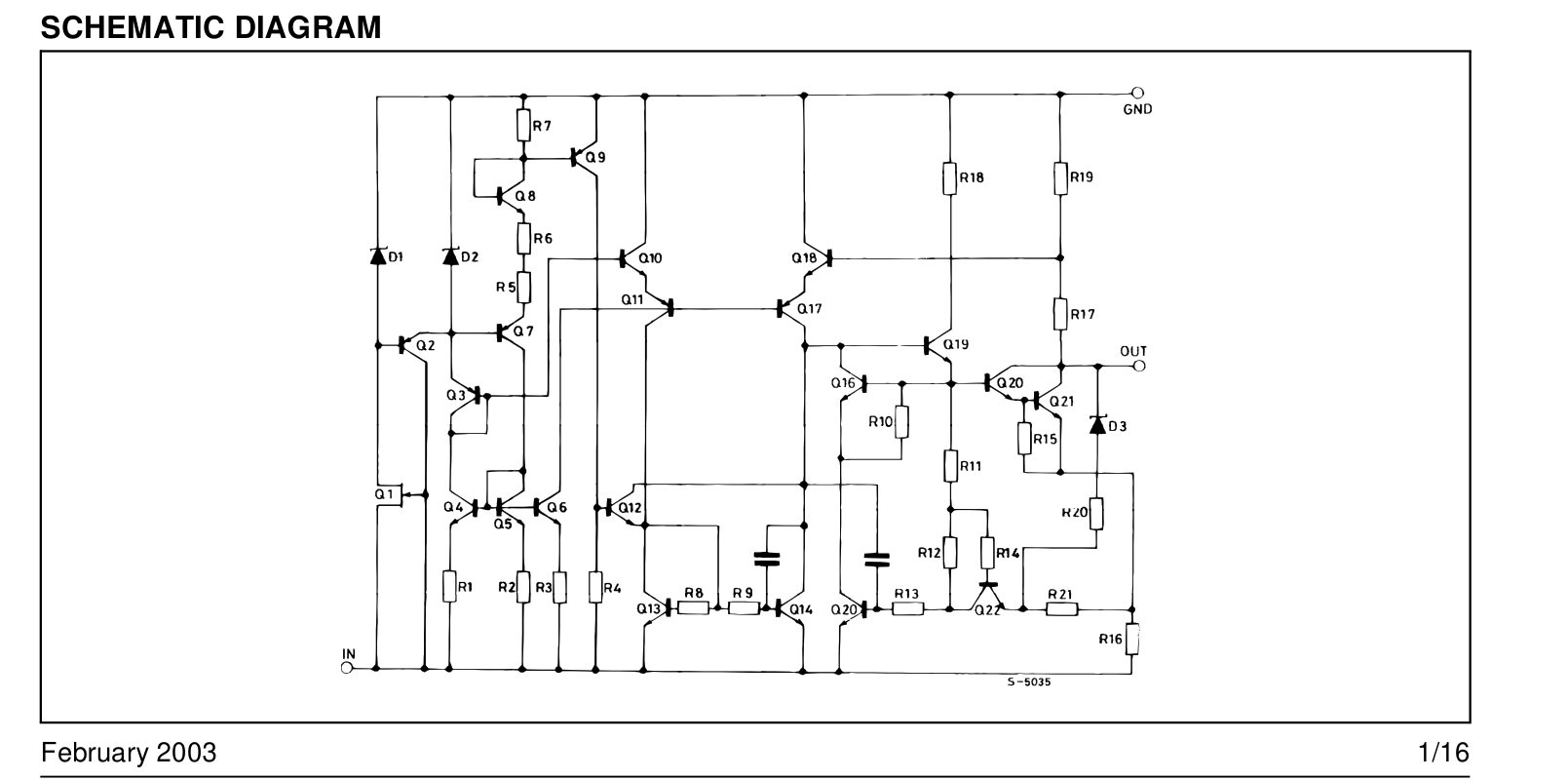

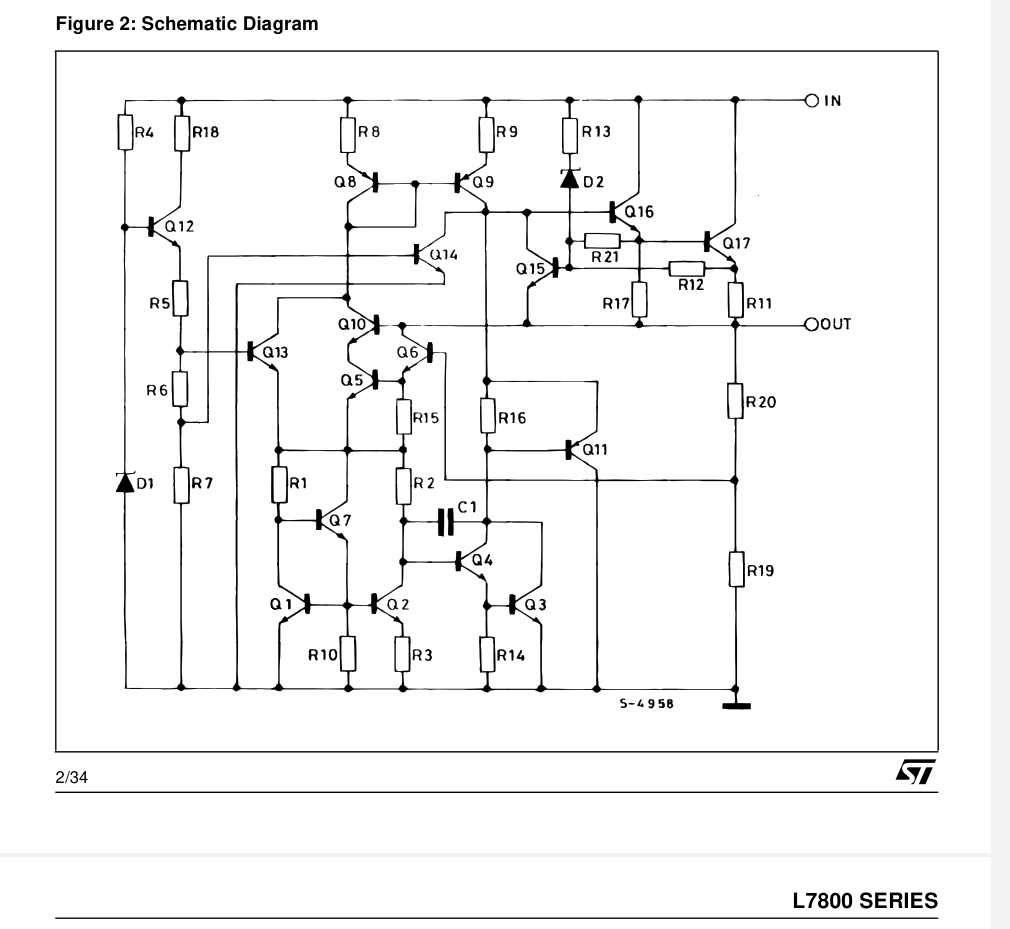

L78xx:
L79xx:
- стоящие на выходе Q16 и Q17 (Q20 и Q21) образуют составной транзистор которому нужно Uкэ > 2,0V - 2,5V и это как раз и есть минимальное падение напряжения Vd указанное в спецификациях. Т.е. нам уже нужно на входе не 15V, а Uвх = Uвых +Vd >= Uвых + 2,5V и с учётом разброса параметров экземпляров берём Vo 15,6V и получаем Uin >= 18,1V минимум.
Давай смотреть дальше - что у нас на входе? Синус, а что увидим после выпрямителя? Удвоенный по частоте полу синус, значит нам нужен промежуточный накопитель энергии, например конденсатор напряжение на котором не должно опускаться ниже 18,1V даже если напряжение входной сети снизится допустимые ГОСТ 15% т.е до ~195V. Дальше смотрим какой уровень пульсаций К = Vpp/Vin приемлем на входе стабилизатора - ведь чем он ниже, тем больше необходимая ёмкость конденсатора. Обычно берётся 10%, т.е. среднее напряжение на выходе выпрямителя под нагрузкой должно быть U = Uin*(1 + K) ~=19,91V, но у нас есть не нудевая вероятность просадки напряжения в сети на 15% и с её учётом получим U = Uin*(1 + K)*1,15 ~= 22,9V.
Ну а дальше считаем выпрямитель в зависимости от его схемы. У нас мостовая (Греца), а для неё напряжение сети = 0,9U и отсюда получаем минимальное напряжение на вторичной обмотке 20,6V. Это справедливо для случая идеального диода, для обычного нам надо учесть его потери Ur при том токе который будет в схеме . У нас мостик, т.е. два диода, а входное напряжение синусоида т.е. её амплитуда sqrt(2)*U отсюда получаем поправку на потери выпрямления 2*Ur/sqrt(2) и окончательно имеем U~ = U + 2*Ur/sqrt(2). При токе нагрузки 1,5А и собственном потреблении стабилизатора 10мА ток максимальный диода в мостовой схеме будет примерно 5,4А а Ur для диода Шоттки, например SR860 составит 0,75V как и для мощного выпрямительного рассчитанного на прямые токи 10А - 30А, например серий Д242, Д243, КД203, КД213, КД2994, КД2997, КД2999. И у них будет одно преимущество перед диодами Шоттки - они рассчитаны (смотрим по букве) на обратные напряжения от 100V до 500V, а большинство диодов Шоттки на 30V - 40V, исключение разве что SR860 рассчитанный на обратное напряжение до 60V. И если для мостика работающего от обмотки без средней точки на пределе возможностей подойдут диоды с максимальным обратным напряжением 40V поскольку пиковое обратное напряжение в идеале не превысит 38V, то как только мы использует трансформатор со средней точкой к диодам будет приложено удвоенное обратное напряжение и практически любой диод Шоттки будет пробит первой же полуволной с трансформатора.
Но в реальной сети есть помехи амплитуда которых на вторичной обмотке в нашем случае может достигать 200V - 250V и тут любой диод Шоттки будет пробит с последствиями. Да, мы поставим на входе мостика варистор а в диагональ высоковольтный быстродействующий стабилитрон чтобы их срезать, но диод Шотки пробьётся раньше чем они сработают, а мощный выпрямительный диод имеющий запас по обратному напряжению выдержит.
