Akam1 Комса Редактировать | Профиль | Сообщение | ICQ | Цитировать | Сообщить модератору Место сборища железячников, по совместительству оно же место отдыха, празднований, тусовок, а также задавания различных вопросов   Общие нормы и правила поведения: 1) можно обменяться приветствиями,   2) задать вопросы по которым не знаете где искать, а создавать новую тему или страшно или не хочется,   3) здоровый юмор приветствуется всегда 4) картинки постим желательно весом до 70к, не у всех выделенки анлимные, 5) категорически запрещен мат, оскорбление участника конференции, перепалки, разборы полетов 6) счетчик постов отключен, так что курим (*), отдыхаем     7) приносить и распивать спиртные напитки запрещено ! 8) пиво к спиртным напиткам не относится   Доска почета & Гимн саппорта (Hymn support)   MP3 ~ 2.8M Мы флеймили  здесь и здесь и даже здесь, в том числе и здесь и продолжили тут и тут. Поболтали и тут и даже там Внимание! В железячнике вводится режим фильтрации сленга, злоупотребление будет наказываться  закрытием чрезмерного употребления жаргона банерами типа     * - Минздрав предупреждает! Всего записей: 26407 | Зарегистр. 20-04-2006 | Отправлено: 07:55 07-08-2019 | Исправлено: Akam1, 07:59 07-08-2019

73 Advanced Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Может кто из ремонтников ноутбуков сталкивался с такой штукой: Lenovo Legion Y520 15.6" FHD 1920x1080, i7-7700, RAM 16 Gb,  nVidia GeForce GTX 1050 Ti. Красный цвет на дисплее имеет откровенно рыжий оттенок, зеленый тоже бледноват. На внешнем мониторе HDMI все ОК. Смена ОСи и драйверов не влияет на искажение цветов, переключение видеокарт тоже. Вопрос: это сама матрица так себя ведет или цепи управления могут дать такой эффект? Всего записей: 1581 | Зарегистр. 18-08-2012 | Отправлено: 07:37 10-11-2025

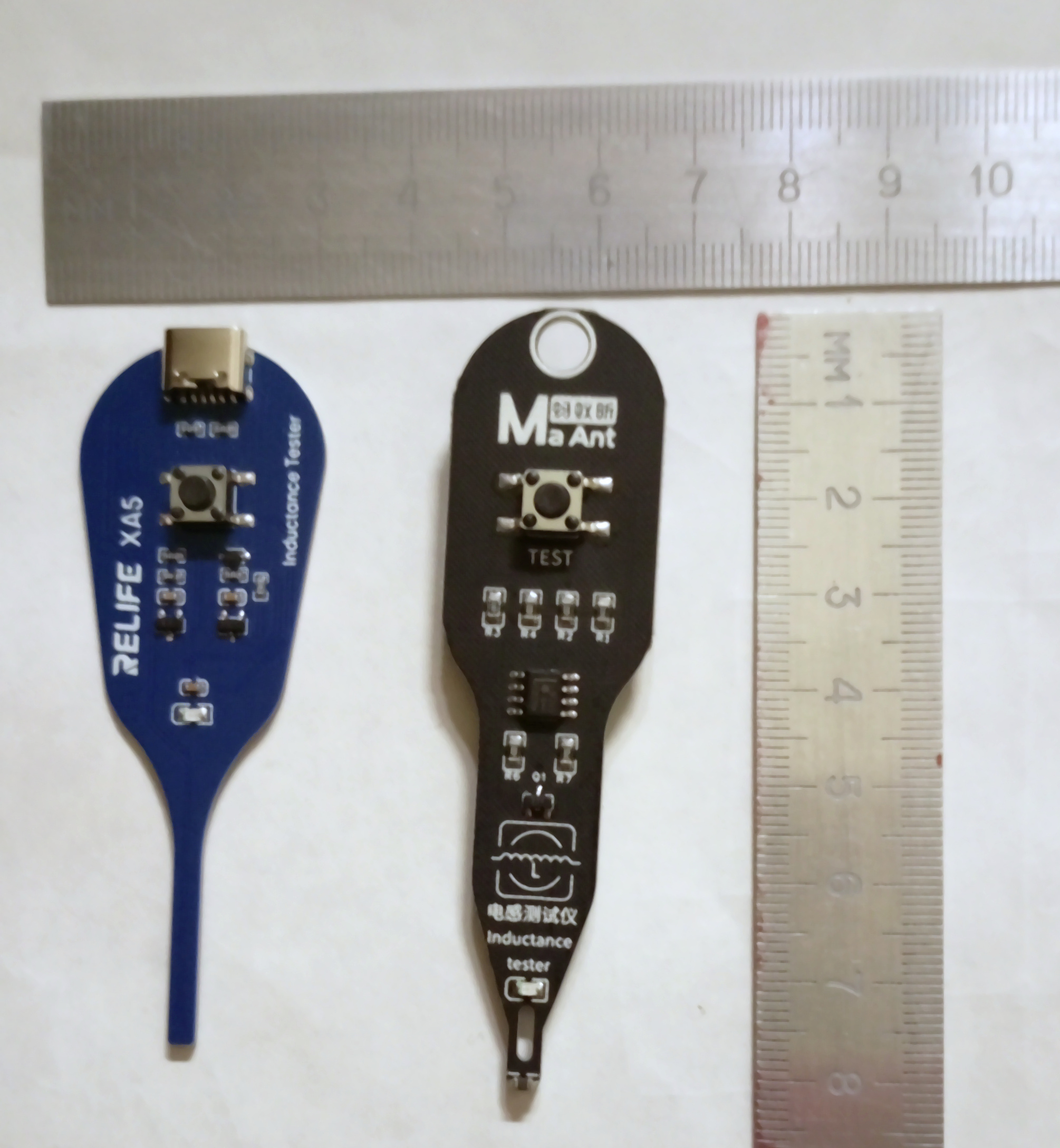

Victor_VG Tracker Mod Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Ну, ну. Такого идиотизма даже от студиозусов невозможно ожидать... Купил на попробовать датчик исправности катушек RELIFE XA5:      Inductor tester RELIFE XA5.chm   приведены рисунки и сказано, что светодиод загорается при исправной катушке, НО! не указано что это низко чувствительный индуктивный детектор переменного магнитного поля работающий на частотах от десятков килогерц - и это ключевое! Прибор сработает только если датчик поднести в упор к работающей катушке. Схемы прибора нигде нет, изготовитель не известен, а "описание" всеми бездумно копируется. Я сегодня решил последний раз его проверить и попробовать поднести датчик к работающему дросселю импульсного стабилизатора. Тогда он сработал, но светодиод засветился с расстояния пары миллиметров от дросселя, а по мере приближения к нему яркость свечения возросла до максимальной и он перестал пульсировать...   В итоге на свой же вопрос "Как его запустить?" дал такой ответ: Цитата: Принцип работы прибора - детектирование наводимого в обмотке играющего роль антенны дросселя переменного магнитного поля с частотой от нескольких от десятков килогерц и выше. Поэтому расположенный внизу узкого конца платы датчик надо поднести в упор (чувствительность прибора очень низка) к работающей индуктивности. На частотах ниже десятков килогерц наводимый в антенне сигнал будет слишком слаб для срабатывания прибора.     Данный прибор может быть использован для поиска мест повреждения ВЧ кабелей и волноводов для чего необходимо подключить их к генератору с частотой порядка 150 - 200 КГц поставив на дальнем конце кабеля нагрузку. А дальше просто проводим датчик вдоль кабеля и прибор засветится  в месте повреждения.   Описание составлено безграмотно и этот ключевой момент в нём не указан... 73   Похоже на плохой контакт в проводах к матрице. Тут я бы посмотрел амплитуды сигнала с выхода DAC и того что приходит на матрицу. Плохой кабель сразу увидишь по падению сигнала. Для измерений хватит несложного пикового детектора на входе цифрового тестера:     чувствительность схемы регулируется с помощью подстроечного резистора R1 путём подачи смещения на диод что позволяет ему открыться при меньшей амплитуде входного сигнала, а подключённый к конденсатору С2 высокоомный вольтметр измеряет относительный уровень сигнала.   Идея проста - сначала с помощью этой схемы измеряет уровень сигнала непосредственно на выходе платы, записываем цифру. После повторяем измерения на выходе кабеля, лучше всего прямо на разъёме матрицы и смотрим насколько процентов упала амплитуда сигнала? Если несильно, единицы процентов - считаем соединение исправным, в разы - кабель повреждён. ---------- Жив курилка! (Р. Ролан, "Кола Брюньон") Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti Всего записей: 35375 | Зарегистр. 31-07-2002 | Отправлено: 11:06 10-11-2025 | Исправлено: Victor_VG, 12:38 10-11-2025

Victor_VG Tracker Mod Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Ну, вот ещё один любопытный результат - в ходе проверки прибора RELIFE XA5 я решил глянуть как он среагирует на работающий силовой трансформатор с Ш-образным сердечником ибо поля рассеивания у такого сердечника имеют форму достаточно протяжённой в пространстве восьмёрки. Ну как я и ожидал частота 50 Гц ниже рабочего диапазона частот его схемы и прибор не увидел включённый на холостом ходу трансформатор Fingai BK-50VA-MV-4 (броневой Ш-образный сердечник, 50VA), а мультиметр GVDA GD118B в режиме NCV высвечивает максимальный уровень поля аж сантиметров с тридцати пяти - сорока, а включает индикацию NCV примерно с полуметра от плоскости его сердечника. ---------- Жив курилка! (Р. Ролан, "Кола Брюньон") Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti Всего записей: 35375 | Зарегистр. 31-07-2002 | Отправлено: 13:10 10-11-2025

GUIDO_COSTA Advanced Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Victor_VG Писал(а): Цитата: ...образуют составной транзистор которому нужно Uкэ > 2,0V - 2,5V и это как раз и есть минимальное падение напряжения Vd указанное в спецификациях. • В спецификациях указаны другие уровни параметра «Vd», я их приводил выше, - L7815A – 2 вольта, L7915AC – 1,1 вольта.   Victor_VG Писал(а): Цитата: Это радиолюбитель, и то коль склад под рукой может подбирать детали в надежде что схема запустится, а для промышленности... Victor_VG Писал(а): Цитата: ...а у любителей подход иной - "Знакомые буквы есть? Накидали и как повезёт!". Чего стоит их типичное "Наладка сводится к подбору транзисторов/микросхем/диодов ...". • Ещё не надоело повторять по любому поводу, и без повода этот нерукотворный бред про "любителей"…? • Такой весь великий профессионал что ли…? • Зачем тогда этому "профессионалу" покупать какие-то копеечные китайские безделушки, собранные из производственных отходов… Вот в чём вопрос… • Почему бы ему самому не разработать схему и изготовить устройство, которое бы отвечало его запросам промышленного масштаба…?     Victor_VG Писал(а): Цитата: За такие дела надо отрывать всё, что выступает за пределы корпуса, и в первую очередь бестолковку... • Попробуй начать с себя…, вспомни свои недавние поделки…, и сделай уже выбор… ---------- Пепел Клааса стучит в моё сердце! Всего записей: 1594 | Зарегистр. 23-10-2009 | Отправлено: 15:28 10-11-2025

Victor_VG Tracker Mod Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору gutasiho   Эт точно! Брал на побаловаться и поглядеть что енто за зверь? Но оказалось где-то может и пользу сослужить...   GUIDO_COSTA   Ну, если у тебя всё идеально, тогда можно. Завидую! ---------- Жив курилка! (Р. Ролан, "Кола Брюньон") Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti Всего записей: 35375 | Зарегистр. 31-07-2002 | Отправлено: 16:14 10-11-2025

DED_FUBAR Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Victor_VG Цитата: Брал на побаловаться и поглядеть что енто за зверь? Но оказалось где-то может и пользу сослужить... ваше тестирование помогает не повторять ваших ошибок при выборе товаров у наших узкоплёнычных друзей. Мне лично интересно и познавательно, хотя порою и забавно читать ваши посты. Поболее бы таких, пасиб вам. Всего записей: 278 | Зарегистр. 25-09-2025 | Отправлено: 17:54 10-11-2025 | Исправлено: DED_FUBAR, 17:55 10-11-2025

GUIDO_COSTA Advanced Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Victor_VG Писал(а): Цитата: Ну, если у тебя всё идеально, тогда можно. • Идеального ничего не бывает… • Но оригинальные импортные элементы не тоже что советские детали с 10-ти кратным разбросом параметров. • Вот, к примеру, берем два транзистора, и смотрим параметр коэффициента усиления по току (hFE), КТ814Б – 350, КТ815Б – 35,3. • И как такое будет работать в паре…? ---------- Пепел Клааса стучит в моё сердце! Всего записей: 1594 | Зарегистр. 23-10-2009 | Отправлено: 18:31 10-11-2025 | Исправлено: GUIDO_COSTA, 18:31 10-11-2025

73 Advanced Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору gutasiho Цитата: Не знаю, можно ли это исправить сменой цветового профиля монитора. Нет, софтовые методы не помогают. Насчет остального буду думать, хотя можно оставить все как есть. Не так уж это и заметно, только когда знаешь на что обратить внимание.   Всего записей: 1581 | Зарегистр. 18-08-2012 | Отправлено: 18:48 10-11-2025

DED_FUBAR Member Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору Цитата: • Вот, к примеру, берем два транзистора, и смотрим параметр коэффициента усиления по току (hFE), КТ814Б – 350, КТ815Б – 35,3. были с ромбиком? Видимо нет.   Добавлено: GUIDO_COSTA Всего записей: 278 | Зарегистр. 25-09-2025 | Отправлено: 19:34 10-11-2025

Victor_VG Tracker Mod Редактировать | Профиль | Сообщение | Цитировать | Сообщить модератору GUIDO_COSTA   Ты ошибаешься вот на чём - разброс параметров годных кристаллов с одной пластины может достигать сотен процентов что обусловлено воздействием случайных факторов при её изготовлении. Использовавшиеся тридцать - сорок лет тому назад технологии не позволяли нам грубо говоря поставить нужный атом в нужную точку кристаллической решётки и это приводило к значительному разбросу параметров кристаллов.   Но даже современные технологии не позволяют создать т.н. "идеальный кристалл" т.е. кристалл у которого на протяжении всего периода производства параметры любого произвольно взятого с конвейера экземпляра будут абсолютно одинаковы и точно соответствовать спецификации.     И когда, и вообще, достигнем ли мы такой стадии развития техники сегодня никто не знает. Да, стремимся, но пока у реальных изделий есть, и ещё долго будет, разброс параметров который приходится учитывать при их использовании, но если делать единичное изделие на конкретных экземплярах деталей производственный разброс параметров можно игнорировать. Можно игнорировать всё, в том числе реальность, но последствия сего непредсказуемы...   Цитата: Вот, к примеру, берем два транзистора, и смотрим параметр коэффициента усиления по току (hFE), КТ814Б – 350, КТ815Б – 35,3.   А куда они денутся если их режимы работы жёстко заданы внешними элементами? Тут разве что входной ток поменяется. Но, коли кто-то закладывает в схему конкретные максимальные цифры - ну, его трудности. Пусть сидит и как в старом анекдоте из вагона кильки глаза выковыривает - как раз на баночку чёрной икры и наковыряет. ---------- Жив курилка! (Р. Ролан, "Кола Брюньон") Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti Всего записей: 35375 | Зарегистр. 31-07-2002 | Отправлено: 21:14 10-11-2025
