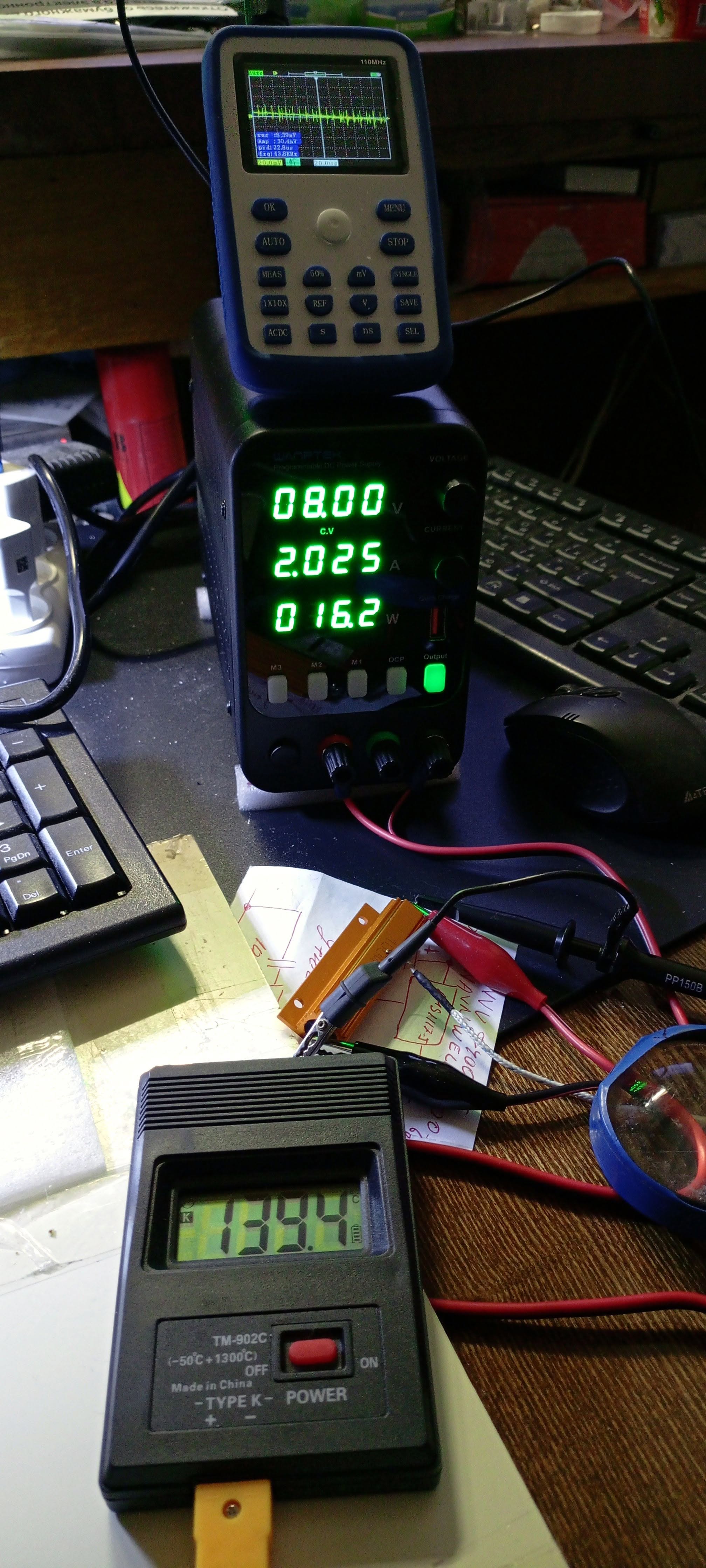

Я тут для себя кое-что смастерил-сделал. Вот, поглядел как при напряжении 30 и токе 10А шумит мой новый ЛБП WANPTEK NEW APS3010H (большой осциллограф было лень вытаскивать, а FNIRSI 1013D умеющий писать свой экран столь слабые для него сигналы не видит поскольку его развёртка запускается если амплитуда сигнала от 46 mV и выше, зато мелкий FNIRSI 1C15 видит сигналы с амплитудой от 1,5 mV , и его чтобы на закрытом входе посмотреть переменку с импульсного БП при 20 mV/дел достаточно):
и эти шумы ~ 2,8 mVrms намного ниже того значения в 20 mVrms которое указано в спецификациях на сайте изготовителя:
чего достаточно для многих работ, Ну если надо сделать ниже, то на выходе ЛБП перед нагрузкой ставится однозвенный П-образный LC фильтр НЧ с частотой среза 6 - 8 КГц который ослабит помехи с частотой преобразования ЛБП примерно на 30 dB (~ 50 раз по амплитуде) поскольку его АЧХ там имеет спад с крутизной 20 dB/декада. Решение старо как мир, ну да, нужно по месту, посему в импульсные БП такую штуку обычно и не ставят - лишние деньги, да и возня, но если её поставить к примеру в ЛБП, то импульсный ЛБП во многих задачах окажется удобнее линейного. Как минимум из-за значительно меньших массы и нагрева. Я потому и купил этот ЛБП что "припёрло, и крепко" - потребовался регулируемый стабилизированный БП с напряжением от 0V до 30V и выходным током до 10А. Ну думаю, сделаю линейный, пусть и тяжёлый, зато "петь" не будет. Стал прикидывать и сразу - Uкэ на силовом транзисторе должно быть минимум 3V ... 3,5V, значит "на верху" на его коллекторе около 35 Вт выделится, а если это около 0V? - почти 350 Вт? Да, существуют транзисторы КТ9182А с током коллектора 24А и рассеивающие до 300 Вт тепла, но и их возможностей в таком случае мало! Можно поставить два транзистора в параллель и решить задачу перегрева при питании БП от выпрямителя (или импульсного БП с постоянным выходным напряжением), но всё равно получим значительное тепловыделение на регулирующем транзисторе часто превышающее его возможности. Посмотрел и другие отечественные транзисторы сходного класса в таблицах Платана - у большинства допустимая рассеиваемая мощность лежит в пределах 90 ... 160 Вт, есть и на 200 - 250 В, на 300 Вт только КТ9182А. И в мире ситуация похожая - транзисторы такой мощности нужны для отдельных задач поэтому их как выбрать, так и купить достаточно трудно. Это со стороны что ставить и где найти, а с другой стороны усиление по току базы - h21e у любых сильноточных транзисторов не велико, обычно 3 ... 10, а значит им нужен большой ток базы, в нашем случае 2А - 3А, получить можно, но и этот транзистор будет прилично, до ~ 110 - 120 Вт греться, и его так же придётся охлаждать. И какой площади радиатор для них потребуется? И какой вес будет у собранного БП?
В общем я это дело вот так в голове прикинул - да, возможно, но не имеет смысла ибо конструкция выходит громоздкой и массивной, и просто по деталям банально не выгодна, не говоря о радиаторе способном сбросить свыше 600 ватт тепла которые она при работе может выделить, так что единственной альтернативой будет импульсный ЛБП, а тут надо хорошо понимать что нам требуется и что он умеет. Так вот и выбрал для себя подходящий вариант, и надо сказать повезло в том числе и в том, что у фирмы произошёл внезапный приступ вселенской щедрости и несколько ЛБП они продали не по $92, а всего по $40. На распродаже, причём со скидкой, их отдают по $62 - $65, а из-за своих рабочих качеств они разлетаются как горячие пирожки.
Ну и ещё, это усё по мелочам - радиаторы приехали, поставил на них панели с SMD LED 5730:

и сразу как перестали греться светимость возросла втрое до 90 и 200 люмен у каждой. Попробовал мелкую, на 8 диодов у матери в шкафу запитав её от аккумуляторного брелка с одним 18650 на 3400 мАч - она одна светит ярче, чем оба магнитных ночника вместе взятые, раз, этого Power Bank ей хватит часов на 15 - 17 непрерывной работы, а ночники свою батарею за пару часов высаживают, и несмотря на то что там стоит аж целых двадцать диодов годны разве что ночью тараканов на кухне пугать. Ну, только выключатель в провод впаяю и сменю их к чертям собачьим!
Ну и совсем случайное - осциллограф разрядился, снял зонд, поставил на зарядку и ... случайно включил. И вот они, родимые - импульсник "поёт" помехами по цепям питания:

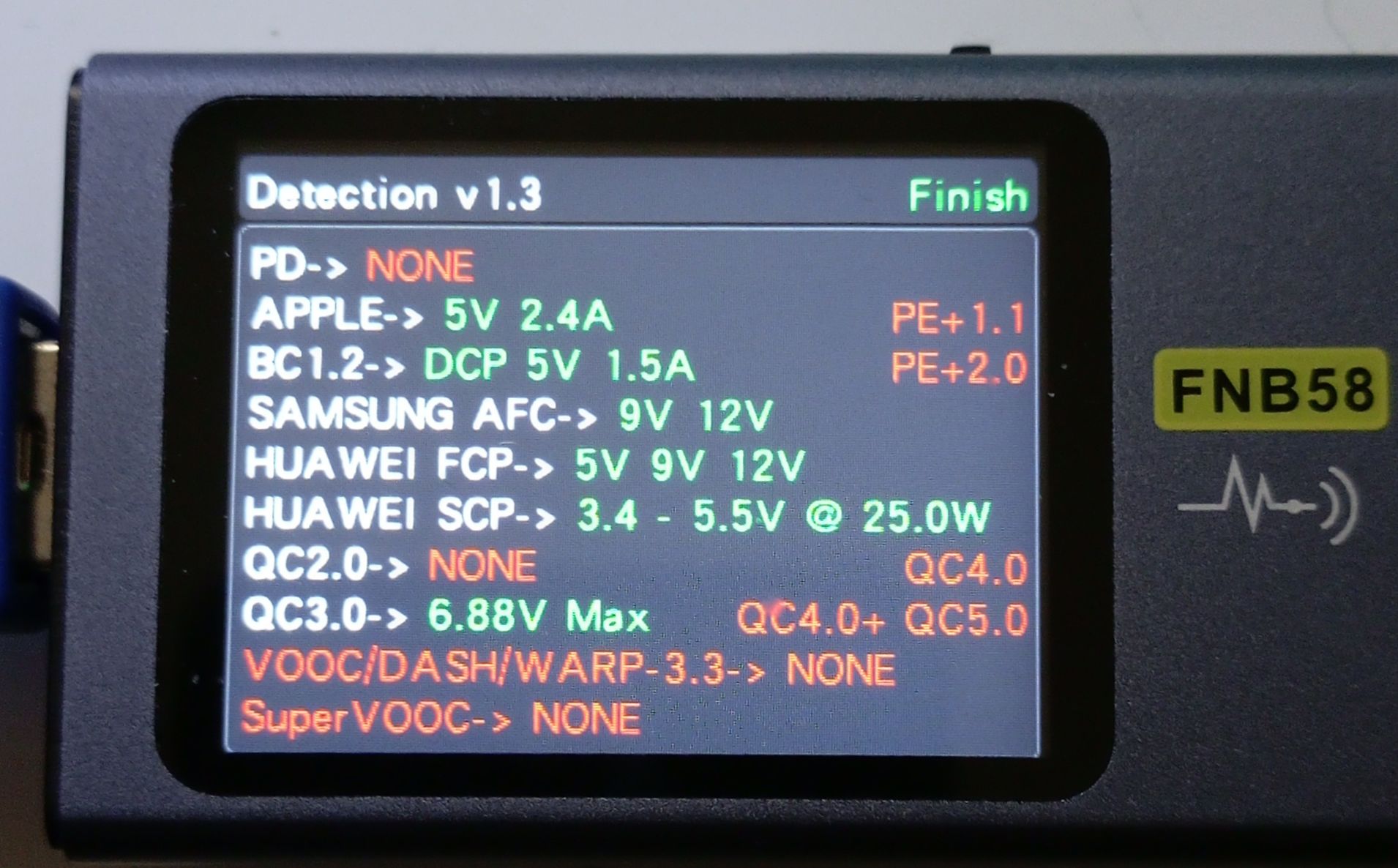

ранее как-то и внимания на это не обращал, а вот живьём поймал. Зарядка KFD HKY-Q-18 с QC 2.0 на 18 Вт. Мне служит уже лет 10 -12 и ни разу не подводила, а 5V 1A мелочь часто пачками горит.
Ну "на пригодится" - простейшая схема защиты от пробоя высокого по питанию:
VT1 должен быть достаточно высоковольтным и иметь максимальный ток коллектора больший тока срабатывания предохранителя, напряжение пробоя стабилитрона превышать напряжение питания нагрузки, а вот предохранитель нужен как можно более шустрый чтобы сгорел до того, как нагрузка пробьётся.
insorg
Меняется, кое-кто развлекается, точнее решил что он бронебойный с лобовой в десять пачек маргарина и может как пьяный ... до радио а ему не прилетит , но енто заблуждение как грится дефект проходящий.
Ладно, народная мудрость речёт - О покойниках либо хорошо, либо никак!. У меня когда-то шеф был со схожим характером - отборный мешок дерьма с самомнением не просто до небес, а в саму Бесконечность!, дак очередь "Кто последний морду бить?" аж до Тау Кита в три слоя с заворотами стояла! Где-то сгинул, а когда, где и как история умалчивает, да и чёрт с ним, нарвался - его проблемы!
Добавлено:
gutasiho
Ты на эти "описания", "обзоры" не смотри - их если и пишет человек, то иль школяр на карман подрабатывает, аль секретутка в перерывах основного занятия тюкает, а того хуже коль графоман на пенсии руку приложил! А часто, например на яндексах-озонах это и вовсе бездумный "копи-паст" того, что на глаза попалось.
Поэтому их надо сначала в диагональ, и только видя явные признаки небредовости смотреть. Но всё одно надо разбираться с чем встретился по сайту изготовителя.
----------
