TheBarmaley
Для снижения нагрева силовых элементов зарядной цепи это нормально. Тут простая идея - пока в зарядной цепи нет нагрузки регулировать её выходное напряжение нет необходимости, а когда мы подключили аккумулятор т.е. замкнули выходную токовую петлю, сработает датчик выходного тока что вызовет включение регулировки выходного напряжения и, если нужно тока. А пока в выходной цепи нет тока, зачем зря греть силовые элементы?
Например так реализовано управление зарядкой для NiCd/NiMH аккумуляторов BMAX BH-804 - пока в канале нет нагрузки (заряжаемого аккумулятора) на его выходе видим напряжение от 2,73 до 4,5 вольт, но если поставим распознаваемый схемой аккумулятор оно мгновенно снижается до положенных 1,48 вольт. Зато если в неё поставим щелочной, то схема его не распознаёт подаёт на него те же 2,73... 4,5 вольта вместо необходимых ему 1,75 ... 1,8 вольт. Ну, товарищ или сразу взрывается, либо если корпус прочный у него вздувается донце либо, и это в лучшем случае он зарядится до 1,9 ... 2,1 вольта, но в любом случае если не взорвался его ресурс упадёт с 3000 ... 4000 циклов заряд-разряд до 8 ... 10 после чего его ёмкость упадёт до половины, а то и трети от первоначальной.
А столько циклов зарядки и простые щелочные батарейки выдерживают, да ещё они имеют большую ёмкость чем аккумулятор в котором она специально снижена чтобы обеспечить большое число циклов заряд-разряд. И тогда пропадает смысл месяц везти из-за моря аккумуляторы, пусть они и дешевле. Быстрее те же батарейки купить.
Добавлено:
Более того хватит и простого балластного резистора типа как я когда-то сделал в МК-61:
и добавил в него единственный элемент - диод который автоматически отключал зарядную цепь когда напряжение на батареях станет примерно равным входному. А в роли диода использовал германиевый транзистор ибо тогда диоды Шотки только появились, а эмиттерный переход ГТ403 при зарядном токе щелочных батарей АА имеет сходное с диодом Шотки падение напряжения на p-n переходе около 0,3 ... 0,4 вольта. И эта штука несколько лет прослужила мне до диплома, а после ещё и младший брат с этим калькулятором в институте учился. С ней на семестр хватало 12 штук батареек, а так даже если экономить заряд одного комплекта с трудом на пару хватает и таскай с собой запасные. А зачем ими карман оттягивать? Да если что купить запасные не успеваешь - времени хватает впритык чтобы доехать в институт, скинуть куртку и дойти на лекции. И это при том, что у меня рабочий день сдвинут на час раньше. А так с 9 и до 18, и лекции в 18 начинаются - вечерний. И с работы ехать почти час, и в иные дни прилетаешь без пары минут лекция. Всё по секундам, и опаздывать никак.
Так что весьма возможно, что в каналах зарядок похожая схема используется - зачем огород сложностей городить коль простого достаточно?
----------
Жив курилка! (Р. Ролан, "Кола Брюньон")
Xeon E5 2697v2/C602/128 GB PC3-14900L/GTX 1660 Ti, Xeon E5-2697v2/C602J/128 Gb PC3-14900L/GTX 1660 Ti |
|
я не вижу иного простого способа проследить дорожки...

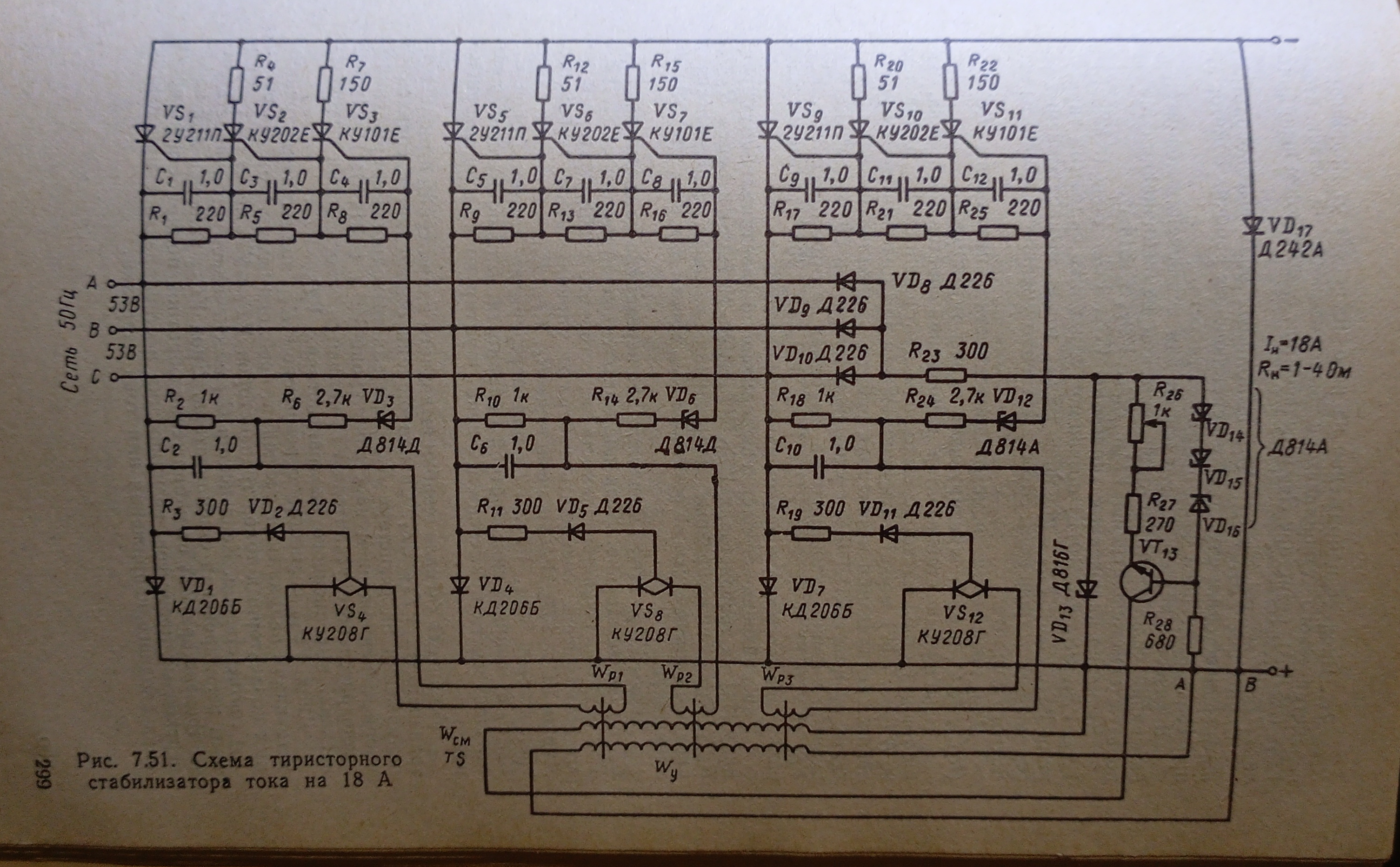

И надо же, а она была приведена в справочнике по электропитанию РЭА изданном в 1985 году!
, благо, и снова повезло! складские случайно не выкинули семисторы КУ208Г которые там стоят. Их правда и сегодня выпускают, только сунулись к заводу - "Ребята, мы не продаём, тем более вам один-то и нужен! Купите у торговцев.", а те говорят - "Пожалуйста, но мы их продаём коробками по 250 и 500 штук. Самим на складе мешают, избавляемся!" и складской - "Мне хранить негде! Купите - держите в столе!".
